Блок клапанов — HITACHI CC135-3

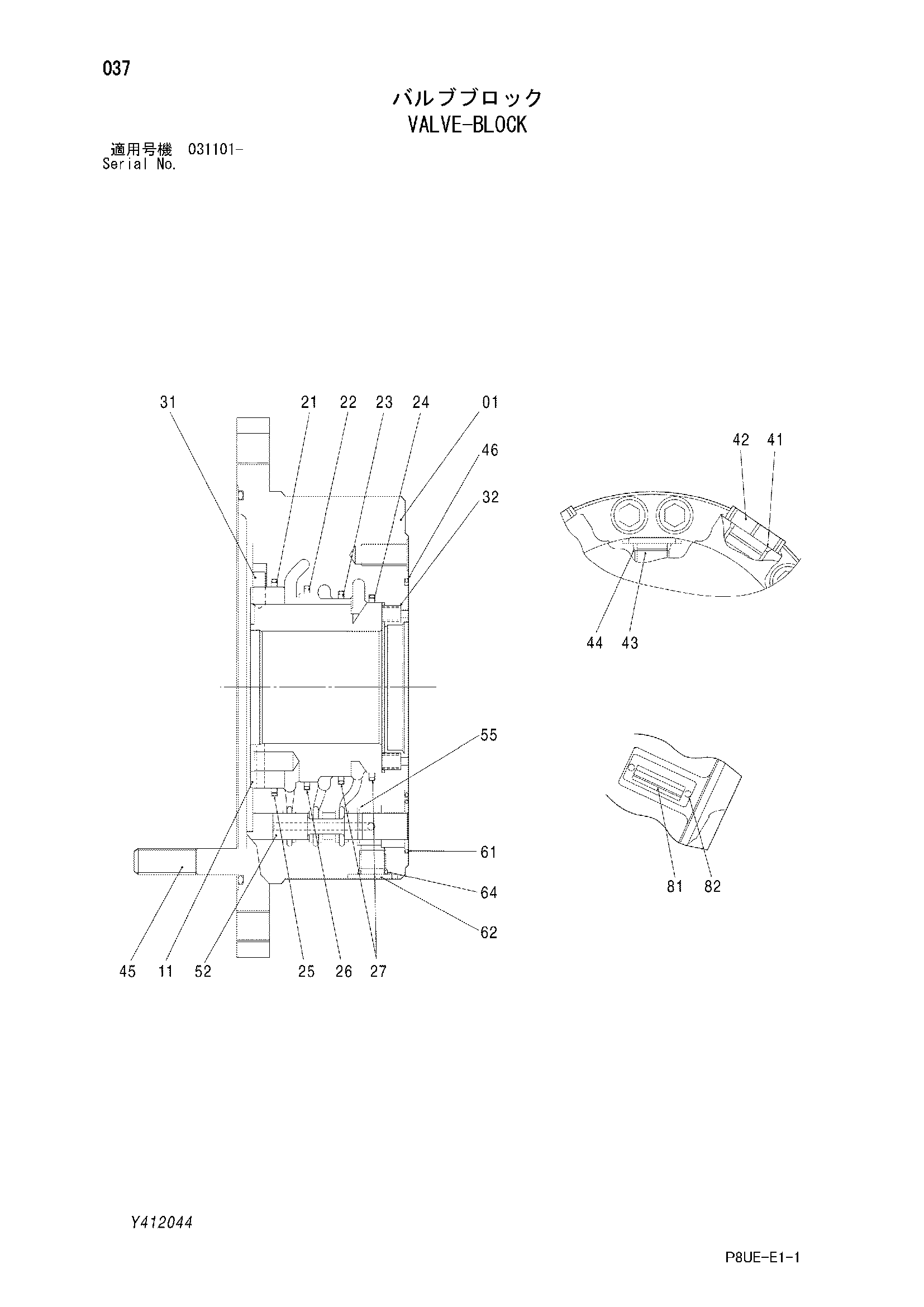

Заводская схема «Блок клапанов» для HITACHI CC135-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y412602 | Колпачок | 1 |
| 11 | Y412097 | Дистрибутор | 1 |
| 21 | Y412098 | Уплотнительное кольцо | 1 |
| 22 | Y412099 | Уплотнительное кольцо | 1 |
| 23 | Y412100 | Уплотнительное кольцо | 1 |
| 24 | Y412101 | Уплотнительное кольцо | 1 |
| 25 | Y412102 | Уплотнительное кольцо | 1 |
| 26 | Y412103 | Уплотнительное кольцо | 1 |
| 27 | Y412104 | Уплотнительное кольцо | 2 |
| 31 | Y412105 | Палец | 1 |
| 32 | Y412106 | Пружина | 6 |
| 41 | Y408100 | Уплотнительное кольцо | 2 |
| 42 | Y412107 | Пробка | 2 |
| 43 | Y412108 | Пробка | 1 |
| 44 | 4509180 | Уплотнительное кольцо | 1 |
| 45 | Y412109 | Болт с внутренним шестигранником | 12 |
| 46 | Y412110 | Уплотнительное кольцо | 1 |
| 52 | Y412603 | Золотник | 1 |
| 55 | Y412114 | Стопорное кольцо | 1 |
| 61 | 4509181 | Уплотнительное кольцо | 1 |
| 62 | Y408101 | Пробка | 2 |
| 64 | Y408103 | Уплотнительное кольцо | 2 |
| 82 | 4260808 | Приводной винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
