Глушитель — HITACHI CC135-3

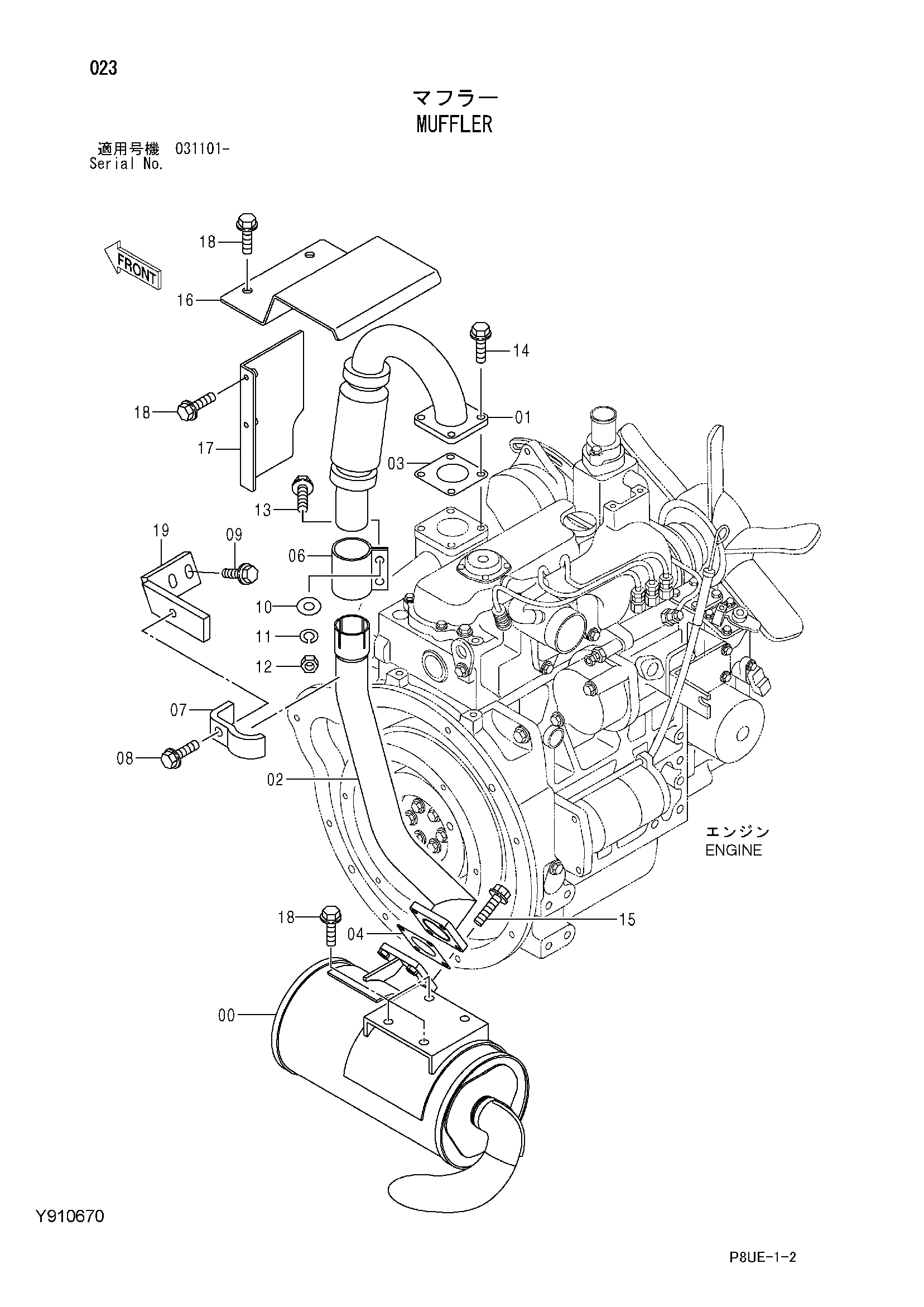

Заводская схема «Глушитель» для HITACHI CC135-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y415133 | Глушитель | 1 |
| 01 | Y802529 | Выпускная труба | 1 |
| 02 | Y802530 | Выпускная труба | 1 |
| 03 | Y415433 | Прокладка | 1 |
| 04 | 4626349 | Прокладка | 1 |
| 06 | 4278931 | Хомут | 1 |
| 07 | 4053698 | Хомут трубки | 1 |
| 08 | J271265 | Болт с шайбой | 1 |
| 08A | J901265 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | J271035 | Болт с шайбой | 2 |
| 09A | J901035 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | A590110 | Плоская шайба | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 12 | J950010 | Гайка | 2 |
| 13 | J921040 | Болт | 2 |
| 14 | J260825 | Болт с шайбой | 4 |
| 14A | J900825 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | J260830 | Болт с шайбой | 4 |
| 15A | J900830 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 16 | Y415926 | Крышка выпускной | 1 |
| 17 | Y971735 | Крышка выпускной | 1 |
| 18 | J271025 | Болт с шайбой | 7 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | Y802648 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CC135-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
