Стартер — HITACHI BX70D

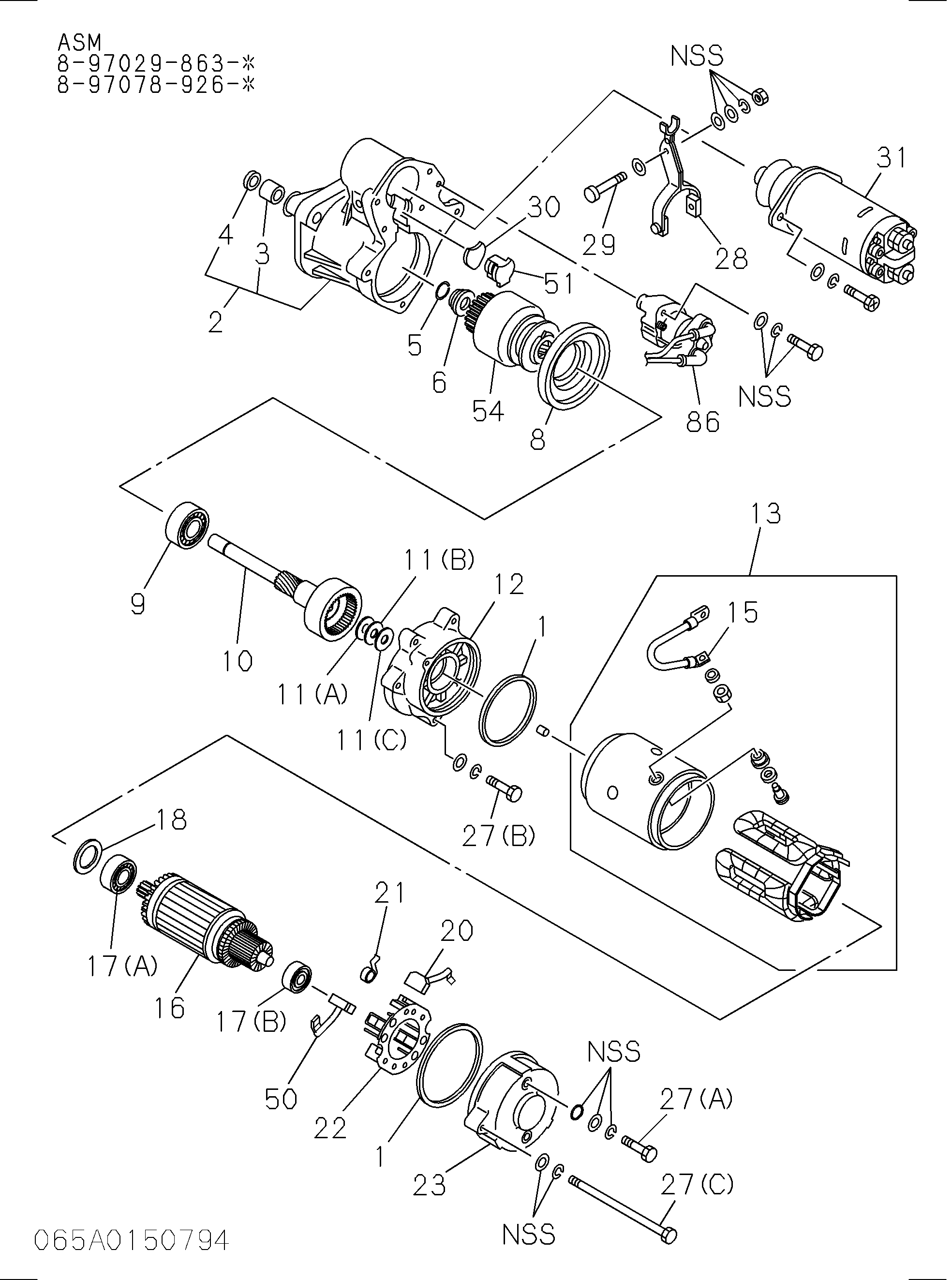

Заводская схема «Стартер» для HITACHI BX70D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1811294380 | Уплотнение комплект стартер | 1 |
| 002 | 1811230250 | Корпус ведущая шестерня, стартер | 1 |
| 003 | 1811293970 | Металлический ведущая шестерня корпус стартер | 1 |
| 005 | 5811291440 | Зажим ведущая шестерня ограничитель стартер | 2 |
| 006 | 5811291450 | Ограничитель ведущая шестерня стартер | 1 |
| 008 | 1811130810 | Кронштейн центральный стартер | 1 |
| 009 | 1811293860 | Подшипник шестерня вал стартер | 1 |
| 010 | 1811230240 | Вал шестерня стартер | 1 |
| 011 | 5811291600 | Шайба шестерня вал стартер | 1 |
| 011 | 5811291590 | Шайба шестерня вал стартер | 2 |
| 011 | 5811291580 | Шайба шестерня вал стартер | 1 |
| 012 | 1811130820 | Кронштейн центральный RR стартер | 1 |
| 015 | 1811160440 | Провод леад стартер | 1 |
| 016 | 1811210370 | Арматуре стартер | 1 |
| 017 | 1811293950 | Подшипник арматуре, стартер | 1 |
| 017 | 1811291960 | Подшипник арматуре, стартер | 1 |
| 017 | 1811293850 | Подшипник арматуре, стартер | 1 |
| 017 | 5811291550 | Подшипник арматуре, стартер | 1 |
| 018 | 5811291560 | Шайба упорный, арматуре, стартер | 2 |
| 019 | 1811293960 | Коил фиелд, стартер | 1 |
| 020 | 1811160420 | Щётка (+), стартер | 2 |
| 021 | 5811170140 | Пружина щётка держатель стартер | 4 |
| 022 | 1811180360 | Держатель щётка стартер | 1 |
| 023 | 1811150700 | Крышка RR крышка стартер | 1 |
| 027 | 5811292140 | Болт тхроугх, стартер | 2 |
| 027 | 1811293870 | Болт тхроугх, стартер | 3 |
| 028 | 1811270310 | Рычаг схифт, стартер | 1 |
| 029 | 1811291850 | Палец схифт рычаг стартер | 1 |
| 030 | 5811291470 | Пластина енгаге SW стартер | 1 |
| 031 | 5811510360 | Выключатель енгаге стартер | 1 |
| 050 | 1811160430 | Щётка (-), стартер | 2 |
| 054 | 5811220160 | Муфта ведущая шестерня, стартер | 1 |
| 057 | 1811150690 | Крышка в сборе RR, стартер | 1 |
| 059 | 5811291500 | Клемма енгаге SW стартер | 1 |
| 060 | 5811291460 | Плунжер енгаге SW стартер | 1 |
| 061 | 5811291480 | Контакт енгаге SW стартер | 1 |
| 062 | 9821161400 | Втулка енгаге SW стартер | 1 |
| 063 | 5811180190 | Держатель енгаге SW стартер | 1 |
| 064 | 9821161420 | Шайба инсулатион енгаге SW стартер | 1 |
| 064 | 5811291510 | Шайба инсулатион енгаге SW стартер | 2 |
| 065 | 5811291490 | Кольцо зажим енгаге SW стартер | 2 |
| 066 | 5811292210 | Винт енгаге SW стартер | 4 |
| 077 | 1811291140 | Шайба тхроугх болт, стартер | 2 |
| 078 | 1811293840 | Клемма леад провод стартер | 1 |
| 080 | 1811291840 | Гайка схифт рычаг палец стартер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI BX70D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
