Электрооборудование управления двигателем — HITACHI BX70

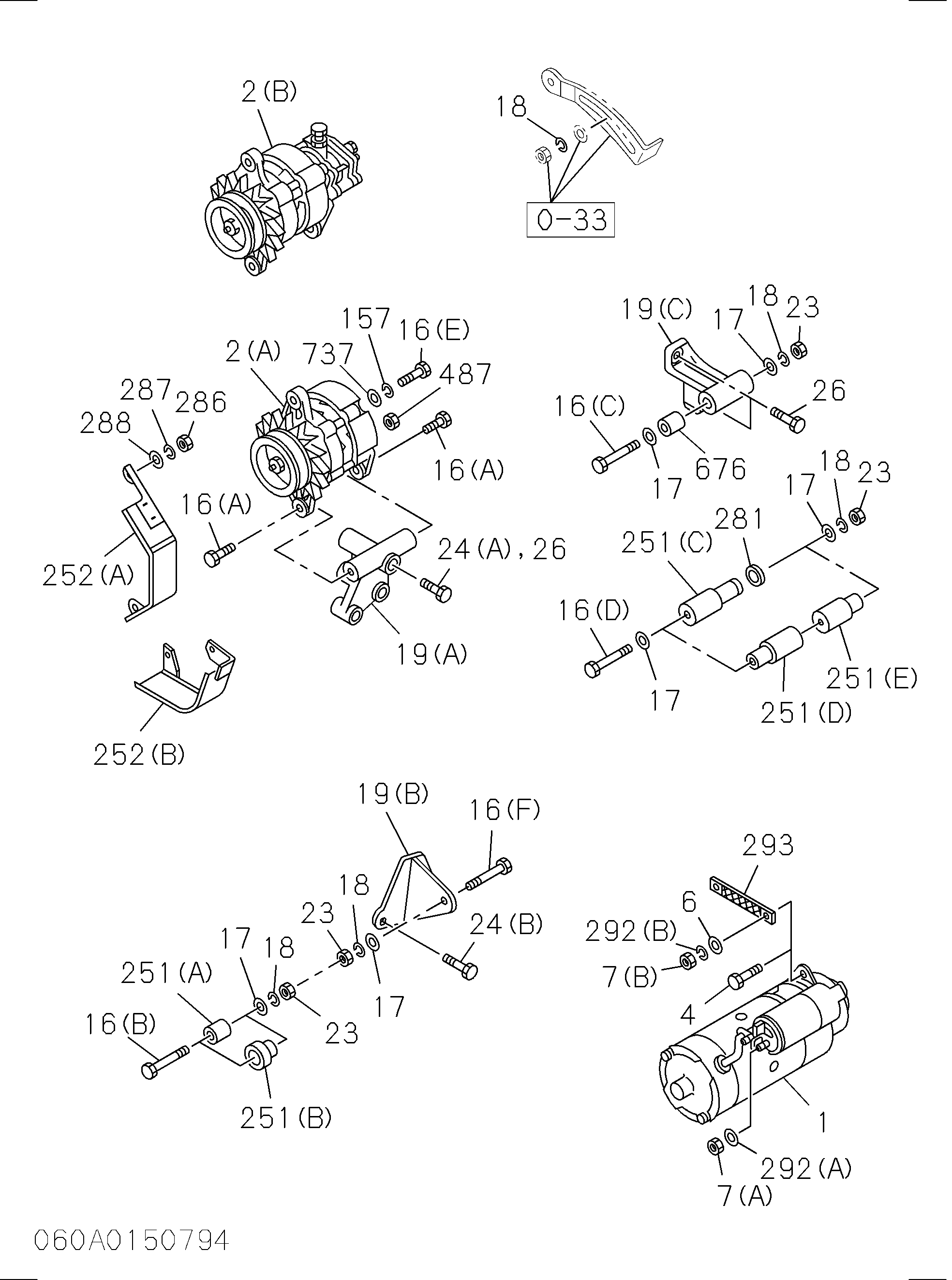

Заводская схема «Электрооборудование управления двигателем» для HITACHI BX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 1811001892 | Стартер в сборе | 1 |
| 2(A) | 1812003820 | Генератор в сборе | 1 |
| 4 | 0500512280 | Болт стартер | 1 |
| 4 | 0500512350 | Болт стартер | 2 |
| 6 | 9091605120 | Шайба PL, стартер | 1 |
| 16(C) | 1090001331 | Болт генератор | 1 |
| 17 | 9091605140 | Шайба PL, генератор | 2 |
| 17 | 9091607120 | Шайба PL, генератор | 2 |
| 18 | 9091505140 | Шайба LK, генератор | 1 |
| 18 | 9091505120 | Шайба LK, генератор | 1 |
| 19(C) | 5197110312 | Кронштейн генератор | 1 |
| 23 | 9991104140 | Гайка генератор | 1 |
| 26 | 0500410250 | Болт генератор кронштейн | 1 |
| 26 | 0500410350 | Болт генератор кронштейн | 2 |
| 38 | 9825300460 | Ресистор управление, глов пробка | 1 |
| 89(B) | 5824500141 | Выключатель над подогрев предупреждение | 1 |
| 293 | 9829315110 | Трос стартер масса | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI BX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
