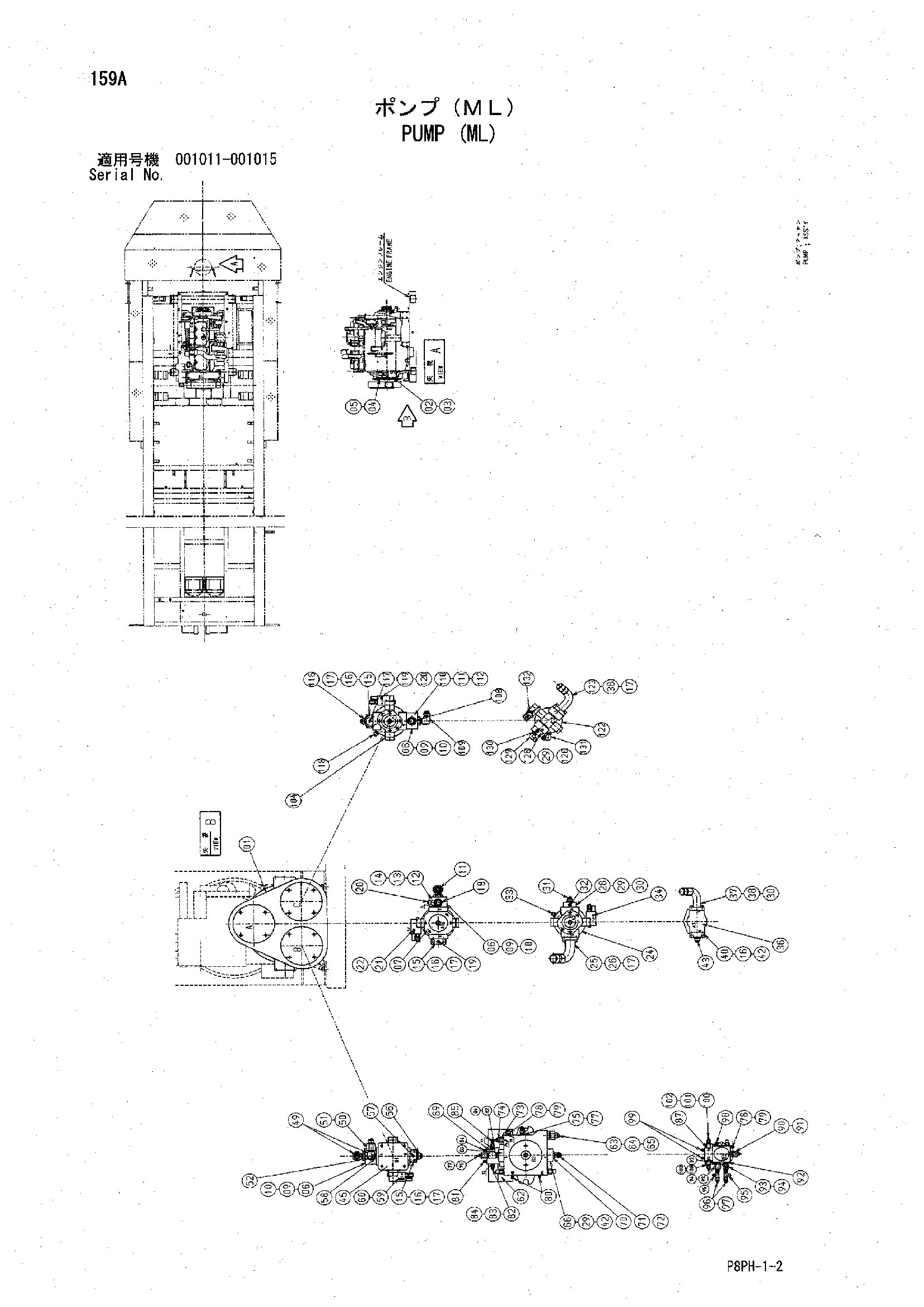

Насос (ML) — HITACHI AR2000

Заводская схема «Насос (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	88-0112	Насос привод	1
02	Z445338	Болт с внутренним шестигранником	8
03	J219084	Пружинная шайба	8
04	4466599	Болт	12
05	J219167	Пружинная шайба	12
06	Y301569	Фланец	3
07	88-0123	Насос задний гриндер	1
09	A811075	Уплотнительное кольцо	3
10	Y410257	Болт с внутренним шестигранником	12
11	88-2122	Угловой штуцер	1
12	88-2123	Разъём	2
13	88-2089	Переходник	1
14	88-2027	Гайка	1
15	Y301557	Фланец	3
16	A811045	Уплотнительное кольцо	4
17	Y409660	Болт с внутренним шестигранником	20
18	88-2123	Разъём	1
19	88-0061	Разъём	1
20	88-2124	Угловой штуцер	1
21	88-2110	Разъём	1
22	88-2111	Угловой штуцер	1
24	88-0034	Насос вентилятор	1
25	Y801952	Угловой штуцер	1
26	A811060	Уплотнительное кольцо	1
28	Y301348	Фланец	1
29	A811035	Уплотнительное кольцо	4
30	Y409659	Болт с внутренним шестигранником	8
31	88-2126	Разъём	1
32	88-0061	Разъём управление	1
33	88-2105	Разъём	1
34	88-2064	Разъём	1
36	88-0127	Насос кхарге	1
37	Y801951	Угловой штуцер	1
38	A811050	Уплотнительное кольцо	2
40	Y301556	Фланец	1
42	J781235	Болт с внутренним шестигранником	12
43	88-2126	Разъём	1
45	88-0273	Насос правый гриндер	1
49	88-2122	Угловой штуцер	2
50	88-2089	Переходник	1
51	88-2027	Гайка	1
52	88-2123	Разъём	1
56	88-2123	Разъём	1
57	88-0061	Разъём управление	1
58	88-2107	Разъём	1
59	88-2110	Разъём	1
60	88-2112	Тройник	1
62	88-0108	Насос ход	1
63	88-XXXX	Разъём	1
64	88-2027	Гайка	1
65	88-2065	Переходник	1
66	Y301342	Фланец	2
69	88-2104	Тройник	1
70	88-2119	Тройник	1
71	88-2100	Переходник	2
72	88-2101	Гайка	2
73	Y410332	Разъём	1
74	A852144	Адаптер	1
75	88-XXXX	Разъём	1
76	88-XXXX	Гайка	1
77	88-XXXX	Переходник	1
78	Y410331	Разъём	2
79	A852166	Адаптер	2
80	88-XXXX	Адаптер указатель	2
81	88-XXXX	Адаптер указатель	2
82	88-XXXX	Разъём	2
83	88-2059	Гайка	2
84	88-2163	Переходник	2
85	88-2111	Угловой штуцер	1
87	88-0109	Насос рабочий	1
90	88-2004	Гайка	1
91	88-2116	Переходник	1
92	88-XXXX	Разъём	2
93	88-2004	Гайка	2
94	88-2115	Переходник	2
95	88-2009	Тройник	2
96	88-2001	Гайка	2
97	88-2118	Переходник	2
98	88-XXXX	Разъём	1
99	88-XXXX	Адаптер указатель	2
100	88-XXXX	Разъём	2
101	88-2059	Гайка	2
102	88-2163	Переходник	2
104	88-0274	Насос левый гриндер	1
108	88-2123	Разъём	1
109	88-2122	Угловой штуцер	1
110	88-2121	Разъём	1
111	88-2101	Гайка	1
112	88-2120	Переходник	1
116	88-2123	Разъём	1
117	88-0061	Разъём управление	1
118	88-2107	Разъём	1
119	88-2110	Разъём	1
120	88-2083	Тройник	1
122	88-0059	Насос функтион	1
123	Y801950	Угловой штуцер	1
126	Y301343	Фланец	1
128	Z455854	Болт с внутренним шестигранником	4
129	88-2124	Угловой штуцер	1
130	88-0061	Разъём управление	1
131	88-2106	Угловой штуцер	1
132	88-2125	Тройник	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
