Шнек индепендент штуцер (MX) — HITACHI AR2000

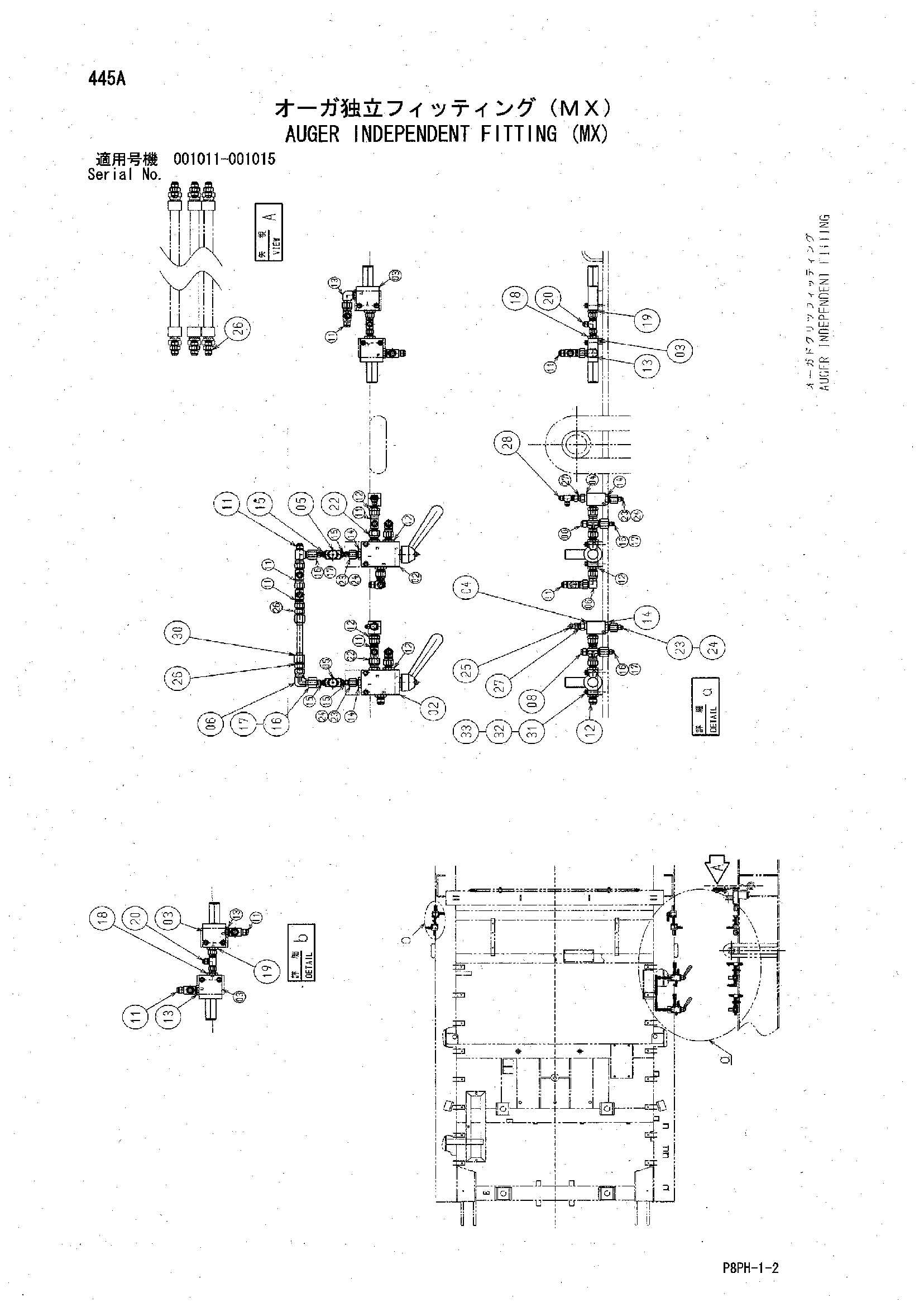

Заводская схема «Шнек индепендент штуцер (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | Y413717 | Клапан | 2 |
| 03 | Y413719 | Клапан | 4 |
| 04 | Y413718 | Клапан вал | 2 |
| 05 | Y411187 | Клапан неедле | 2 |
| 06 | 88-2067 | Угловой штуцер | 2 |
| 08 | 88-2170 | Тройник | 2 |
| 11 | 88-2009 | Тройник | 10 |
| 12 | 88-2011 | Разъём | 6 |
| 13 | 88-XXXX | Угловой штуцер | 4 |
| 14 | 88-2149 | Разъём | 4 |
| 15 | 88-2063 | Разъём | 4 |
| 16 | 88-2062 | Переходник | 4 |
| 17 | 88-2001 | Гайка | 4 |
| 18 | 88-2113 | Разъём | 2 |
| 19 | 88-XXXX | Разъём | 2 |
| 20 | 88-2144 | Тройник | 2 |
| 22 | 88-2098 | Разъём | 2 |
| 23 | 88-2163 | Переходник | 4 |
| 24 | 88-2059 | Гайка | 4 |
| 25 | 88-2111 | Угловой штуцер | 1 |
| 26 | 88-2005 | Унион | 8 |
| 27 | 88-2064 | Разъём | 2 |
| 28 | 88-2083 | Тройник | 1 |
| 30 | Y971427 | Трубка | 1 |
| 31 | J900645 | Болт | 12 |
| 32 | A590106 | Плоская шайба | 12 |
| 33 | A590906 | Пружинная шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
