Хеатинг платформа (PH) — HITACHI AR2000

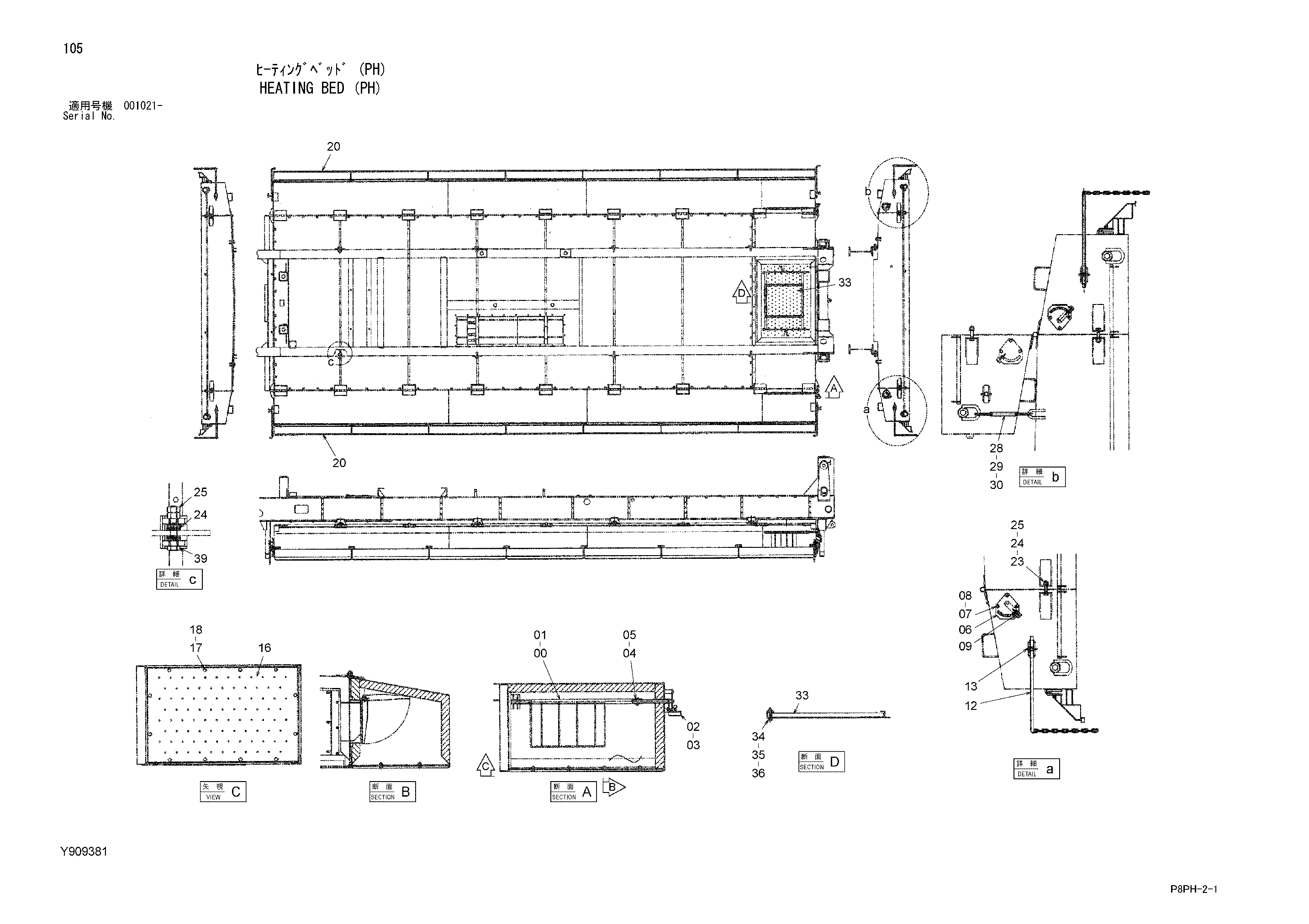

Заводская схема «Хеатинг платформа (PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y802088 | Диапхрагм | 1 |
| 01 | Y802091 | Диапхрагм | 1 |
| 02 | Y802090 | Рычаг | 1 |
| 03 | Y802089 | Рычаг | 1 |
| 04 | J900835 | Болт | 4 |
| 05 | M500807 | Гайка | 4 |
| 06 | Y407851 | Пластина | 2 |
| 07 | J900816 | Болт | 6 |
| 08 | A590908 | Пружинная шайба | 6 |
| 09 | M570010 | Гайка винг | 2 |
| 12 | Y971324 | Индекс | 4 |
| 13 | M361230 | Болт винг | 4 |
| 16 | Y301738 | Схеет-метал | 2 |
| 17 | J900820 | Болт | 24 |
| 18 | A590908 | Пружинная шайба | 24 |
| 18 | A590108 | Плоская шайба | 24 |
| 20 | Y700933 | Щиток | 14 |
| 23 | J921670 | Болт | 4 |
| 24 | A590116 | Плоская шайба | 60 |
| 25 | J950016 | Гайка | 20 |
| 28 | Y408029 | LUG | 4 |
| 29 | Y971057 | Корпус | 4 |
| 29 | Y971397 | Корпус | 4 |
| 30 | Y410186 | LUG | 4 |
| 33 | Y301711 | Крышка нижний | 1 |
| 34 | J901060 | Болт | 1 |
| 35 | A590910 | Пружинная шайба | 1 |
| 36 | A590110 | Плоская шайба | 1 |
| 39 | J921690 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
