Трубка (ML) — HITACHI AR2000

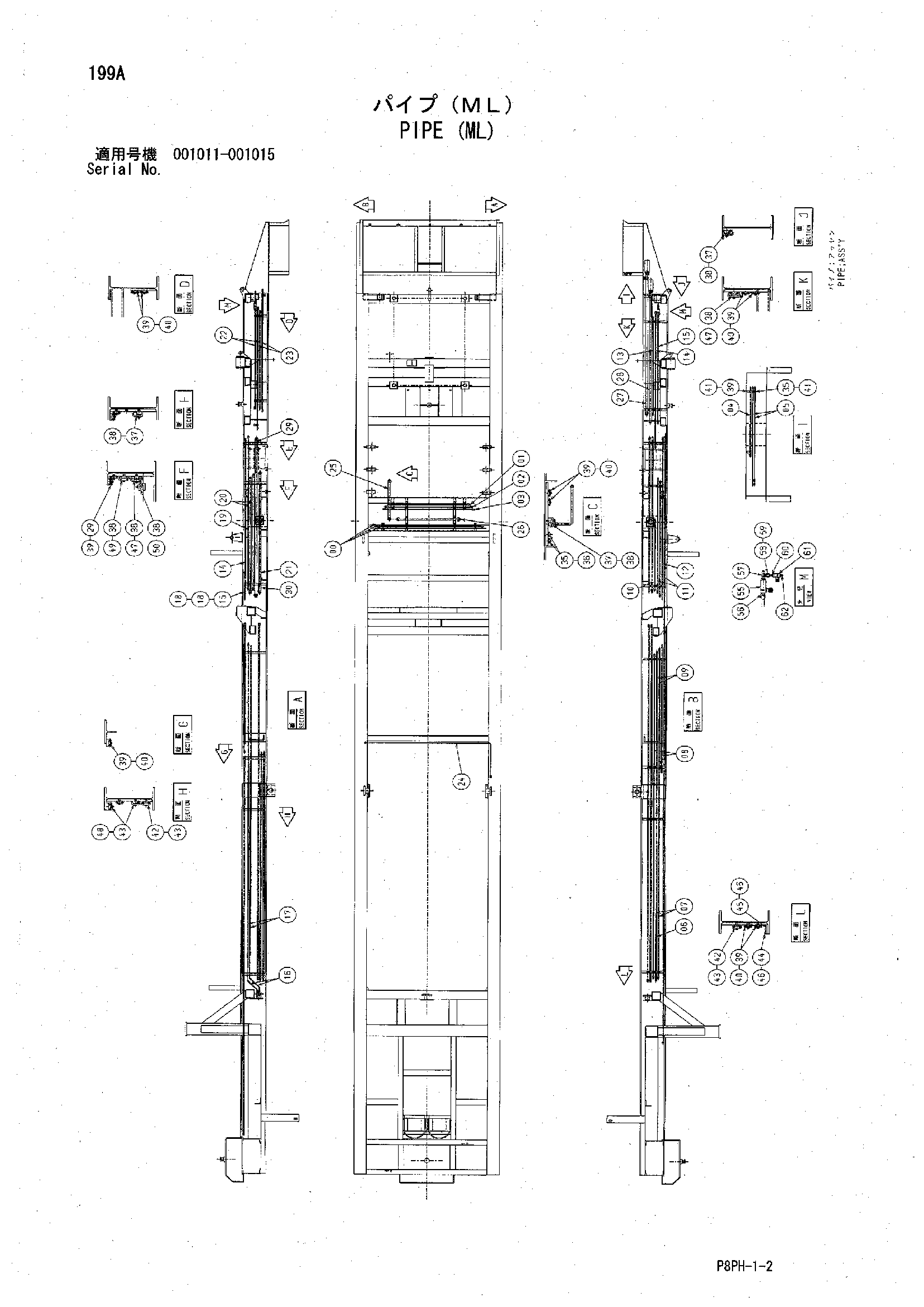

Заводская схема «Трубка (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	Y971230	Кондуит	3
01	Y971231	Кондуит	1
02	Y971232	Кондуит	1
03	Y971233	Кондуит	1
04	Y971234	Кондуит	1
05	Y971235	Кондуит	2
06	Y971236	Кондуит	1
07	Y971237	Кондуит	2
08	Y971238	Кондуит	2
09	Y971239	Кондуит	2
10	Y971240	Кондуит	1
11	Y971241	Кондуит	2
12	Y971242	Кондуит	1
13	Y971243	Кондуит	1
14	Y971244	Кондуит	2
15	Y971245	Кондуит	2
16	Y971246	Кондуит	2
17	Y971247	Кондуит	2
18	Y971248	Кондуит	2
19	Y971249	Кондуит	1
20	Y971250	Кондуит	2
21	Y971251	Кондуит	1
22	Y971252	Кондуит	2
23	Y971253	Кондуит	2
24	Y971254	Кондуит	1
25	Y971255	Кондуит	1
26	Y971256	Кондуит	1
27	Y971257	Кондуит	1
28	Y971258	Кондуит	1
29	Y971259	Кондуит	1
30	Y971260	Кондуит	1
35	4362386	Хомут трубки	10
36	J010830	Болт с шайбой	8
37	4190127	Хомут трубки	4
38	J011060	Болт с шайбой	13
39	4001156	Хомут трубки	48
40	J011035	Болт с шайбой	46
41	J010825	Болт с шайбой	4
42	4053593	Хомут трубки	10
43	J011050	Болт с шайбой	18
44	4000857	Зажим трубка	20
45	4000853	Зажим трубка	10
46	J010612	Болт с шайбой	20
47	4053599	Хомут трубки	5
48	4053594	Хомут трубки	8
49	4189859	Хомут трубки	2
50	4190126	Хомут трубки	2
55	Y411333	Клапан тхроттле	2
56	4182732	Адаптер	2
57	4285185	Тройник	2
58	88-2001	Гайка	2
59	88-2062	Переходник	2
60	88-2063	Разъём	2
61	88-0120	Клапан регулировочный	2
62	88-2064	Разъём	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
