Насос (MX) — HITACHI AR2000

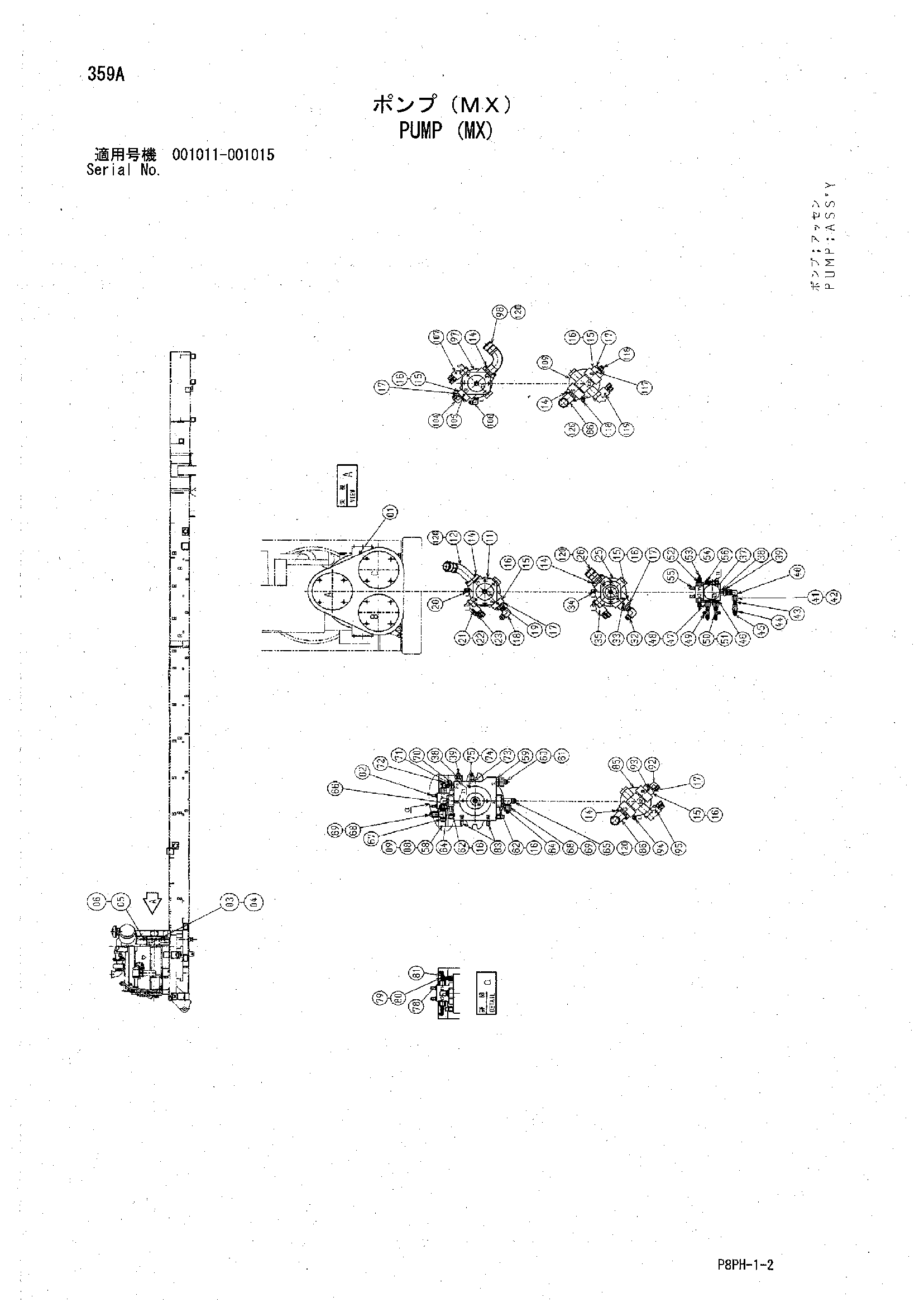

Заводская схема «Насос (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	88-0112	Насос привод	1
03	Z445338	Болт с внутренним шестигранником	8
04	J219084	Пружинная шайба	8
05	4466599	Болт	12
06	J219167	Пружинная шайба	12
08	Y408745	Болт	4
09	A590916	Пружинная шайба	4
11	88-0035	Насос функтион	1
12	Y801923	Всасывающая трубка	1
14	Y409660	Болт с внутренним шестигранником	20
15	Y301348	Фланец	5
16	A811035	Уплотнительное кольцо	7
17	Y409659	Болт с внутренним шестигранником	20
18	88-2117	Угловой штуцер	1
19	88-0061	Разъём управление	1
20	88-2105	Разъём	1
21	88-2064	Разъём	1
22	88-2112	Тройник	1
23	88-2083	Тройник	1
25	88-0034	Насос вентилятор	1
26	Y801922	Всасывающая трубка	1
32	88-2117	Угловой штуцер	1
33	88-0061	Разъём управление	1
34	88-2105	Разъём	1
35	88-2064	Разъём	1
37	88-0109	Насос рабочий	1
38	Y410331	Разъём	2
39	A852166	Адаптер	2
40	88-2109	Угловой штуцер	1
41	88-2004	Гайка	1
42	88-2116	Переходник	1
43	88-2113	Разъём	1
44	88-0249	Клапан неедле	1
45	88-2114	Разъём	1
46	88-XXXX	Разъём	2
47	88-2115	Переходник	2
48	88-2004	Гайка	2
49	88-2009	Тройник	2
50	88-2118	Переходник	2
51	88-2001	Гайка	2
52	88-XXXX	Разъём	2
53	88-2059	Гайка	2
54	88-2163	Переходник	2
55	88-XXXX	Адаптер указатель	2
56	88-XXXX	Разъём	1
58	88-0108	Насос ход	1
59	88-XXXX	Разъём	1
60	88-2027	Гайка	1
61	88-2065	Переходник	1
62	Y301342	Фланец	2
64	J781235	Болт с внутренним шестигранником	8
65	88-2104	Тройник	1
66	88-2103	Угловой штуцер	1
67	88-2108	Тройник	1
68	88-2100	Переходник	2
69	88-2101	Гайка	2
70	Y410332	Разъём	1
71	A852144	Адаптер	1
72	88-2067	Угловой штуцер	1
73	88-XXXX	Разъём	1
74	88-XXXX	Гайка	1
75	88-XXXX	Переходник	1
78	88-XXXX	Разъём	2
79	88-2059	Гайка	2
80	88-2163	Переходник	2
81	88-2111	Угловой штуцер	2
82	88-XXXX	Адаптер указатель	2
83	88-XXXX	Адаптер указатель	2
85	88-0071	Насос пугмилл	1
86	Y801948	Всасывающая трубка	2
92	88-2103	Угловой штуцер	1
93	88-0061	Разъём управление	1
94	88-2105	Разъём	1
95	88-2064	Разъём	1
97	88-0035	Насос аддмикс	1
98	Y801924	Всасывающая трубка	1
104	88-2103	Угловой штуцер	1
105	88-0061	Разъём управление	1
106	88-2105	Разъём	1
107	88-2064	Разъём	1
109	88-0071	Насос конвейер	1
116	88-2126	Разъём	1
117	88-0061	Разъём управление	1
118	88-2105	Разъём	1
119	88-2064	Разъём	1
120	A811060	Уплотнительное кольцо	5

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
