Вентилятор (MX) — HITACHI AR2000

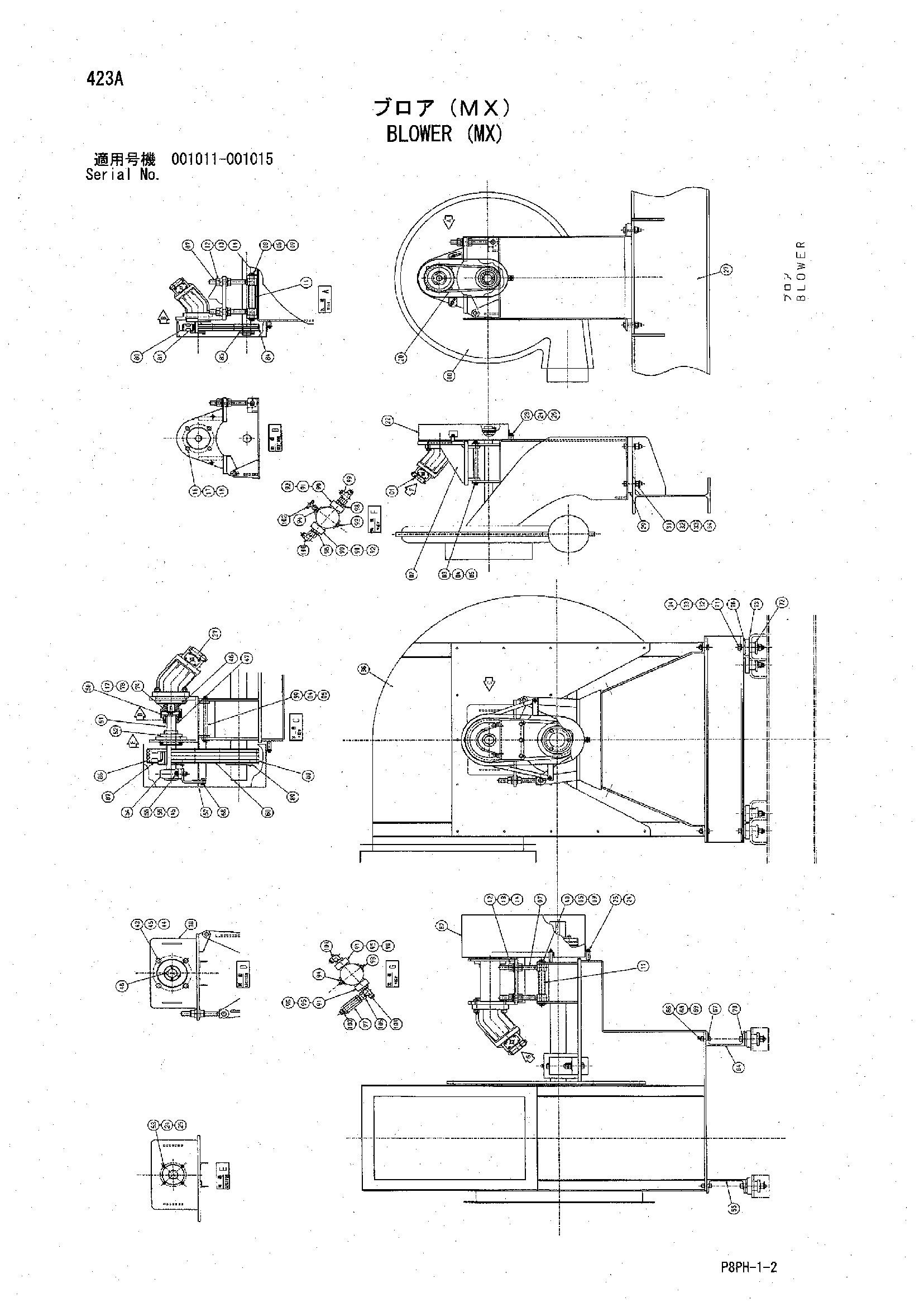

Заводская схема «Вентилятор (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	88-0032	Гидромотор	1
02	Y700819	Гидромотор базовый	1
03	Y409794	Палец	1
04	A590120	Плоская шайба	4
05	A765040	Шплинт	8
07	Y970989	Палец	4
08	Y410277	Палец	1
09	A590124	Плоская шайба	4
11	Y409798	Трубка	2
12	J951024	Гайка	8
13	J257224	Пружинная шайба	4
14	J222024	Шайба	8
16	J921255	Болт	4
17	A590912	Пружинная шайба	5
18	J950012	Гайка	4
20	Y410244	Ремень V	3
22	Y700820	Щиток	1
23	A590108	Плоская шайба	3
24	A590908	Пружинная шайба	10
25	J950008	Гайка	10
29	Y410269	Амортизатор	2
31	Y410292	Болт	4
32	J222018	Шайба	8
33	M641821	Корончатая гайка	8
34	A764040	Шплинт	8
37	88-0028	Гидромотор	1
38	Y600374	Гидромотор базовый	1
39	Y409851	Палец	1
40	Y409796	Палец	1
43	J921670	Болт	4
44	J951016	Гайка	4
45	A590916	Пружинная шайба	6
48	Y410687	Установочный винт	2
50	94-2306	Шпонка	1
51	Y301581	Вал	1
52	Y410089	Подшипник	1
53	J900840	Болт	4
54	Y410090	Подшипник	1
55	J921655	Болт	2
56	A590116	Плоская шайба	2
57	Y801799	Кронштейн	1
58	J021030	Болт с шайбой	3
60	Y410245	Ремень V	4
62	Y700826	Щиток	1
64	Y410279	Кханнел штанга	1
65	Y410280	Кханнел штанга	1
66	J921445	Болт	4
67	J21684	Шайба уклон	4
68	A590914	Пружинная шайба	4
69	J950014	Гайка	4
70	A590718	Шайба уклон	4
71	Y410094	Болт	4
72	Y410093	Пластина	4
73	88-0700	Амортизатор	4
74	J901235	Болт	1
76	Y408956	Пластина	4
78	Y410668	Шайба	1
80	88-1707	Шкив	1
81	88-1761	Втулка	1
84	88-XXXX	Шкив	1
85	88-1766	Втулка	1
86	88-1715	Шкив	1
87	88-1714	Втулка	1
88	88-1713	Шкив	1
89	88-1716	Втулка	1
90	Y301353	Фланец	2
91	A811035	Уплотнительное кольцо	4
92	J781030	Болт с внутренним шестигранником	8
93	Y411018	Пробка	2
94	4489342	Адаптер	2
95	Y301423	Фланец	2
96	J781435	Болт с внутренним шестигранником	8
97	88-0290	Обратный клапан	1
98	88-2153	Разъём	2
99	88-2108	Тройник	1
100	88-2117	Угловой штуцер	1
101	88-2103	Угловой штуцер	1
102	88-2170	Тройник	1
103	88-2126	Разъём	1
104	88-2104	Тройник	1
105	88-2127	Разъём	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
