Рама (PH) — HITACHI AR2000

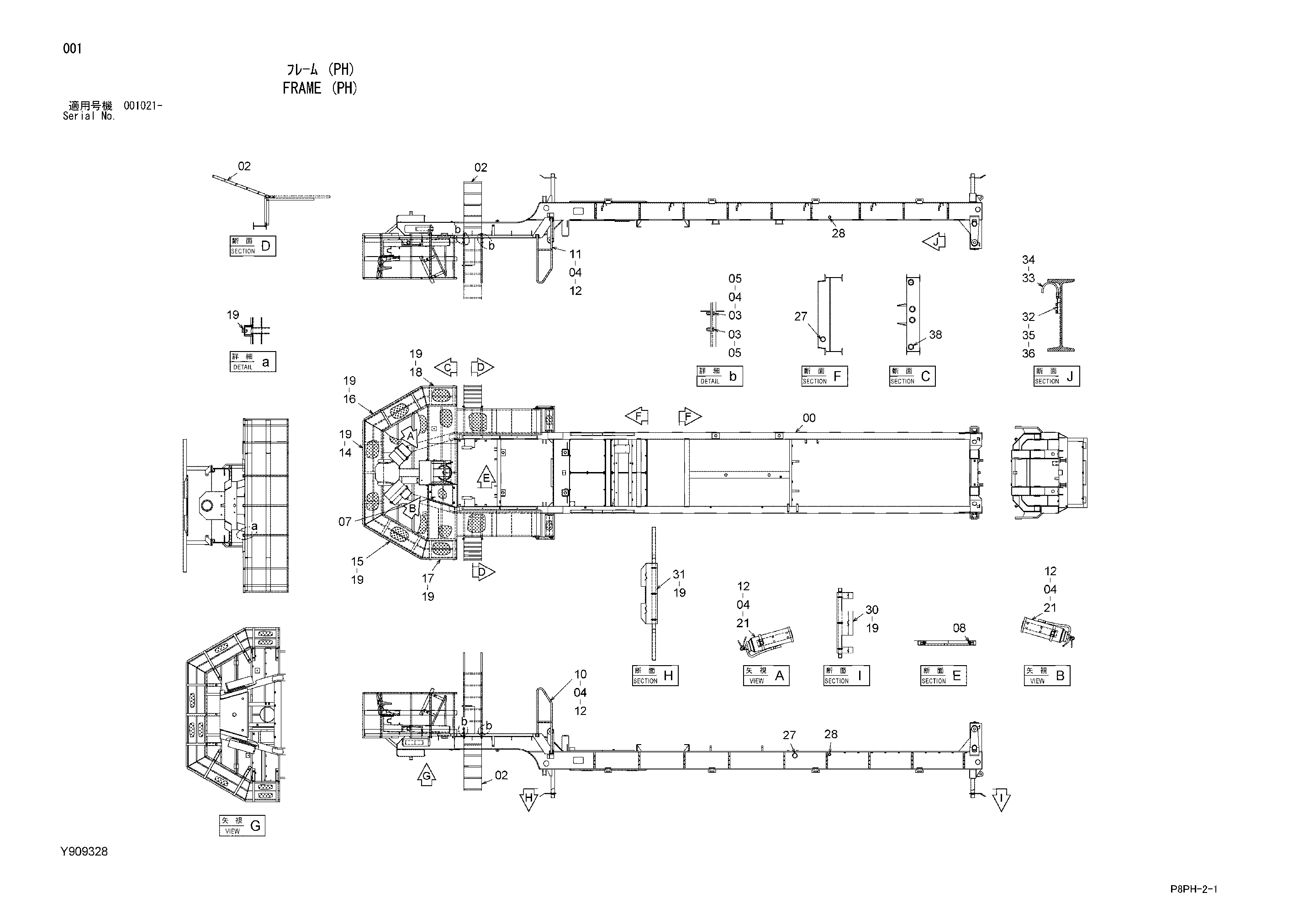

Заводская схема «Рама (PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y500272 | Рама основной | 1 |
| 02 | Y801588 | Лестница | 2 |
| 03 | J901035 | Болт | 8 |
| 04 | A590110 | Плоская шайба | 36 |
| 05 | J950010 | Гайка | 16 |
| 07 | Y801991 | Крышка | 1 |
| 08 | J271025 | Болт с шайбой | 3 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | Y802011 | Поручень | 1 |
| 11 | Y802012 | Поручень | 1 |
| 12 | J901020 | Болт | 28 |
| 14 | Y700881 | Поручень | 1 |
| 15 | Y700883 | Поручень | 1 |
| 16 | Y700884 | Поручень | 1 |
| 17 | Y700885 | Поручень | 1 |
| 18 | Y700886 | Поручень | 1 |
| 19 | J271020 | Болт с шайбой | 34 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 4623183 | Екстингуисхер | 2 |
| 27 | 4232527 | Резиновая втулка | 3 |
| 28 | 4201995 | Резиновая втулка | 2 |
| 30 | Y301554 | Крышка | 1 |
| 31 | Y301577 | Крышка | 1 |
| 32 | Y970967 | Кронштейн | 6 |
| 33 | Y409142 | Хомут | 6 |
| 34 | 4116300 | Пружинный штифт | 6 |
| 35 | J900816 | Болт | 12 |
| 36 | A590908 | Пружинная шайба | 12 |
| 38 | Y412951 | Уплотнительная окантовка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
