Фонарь (PH) — HITACHI AR2000

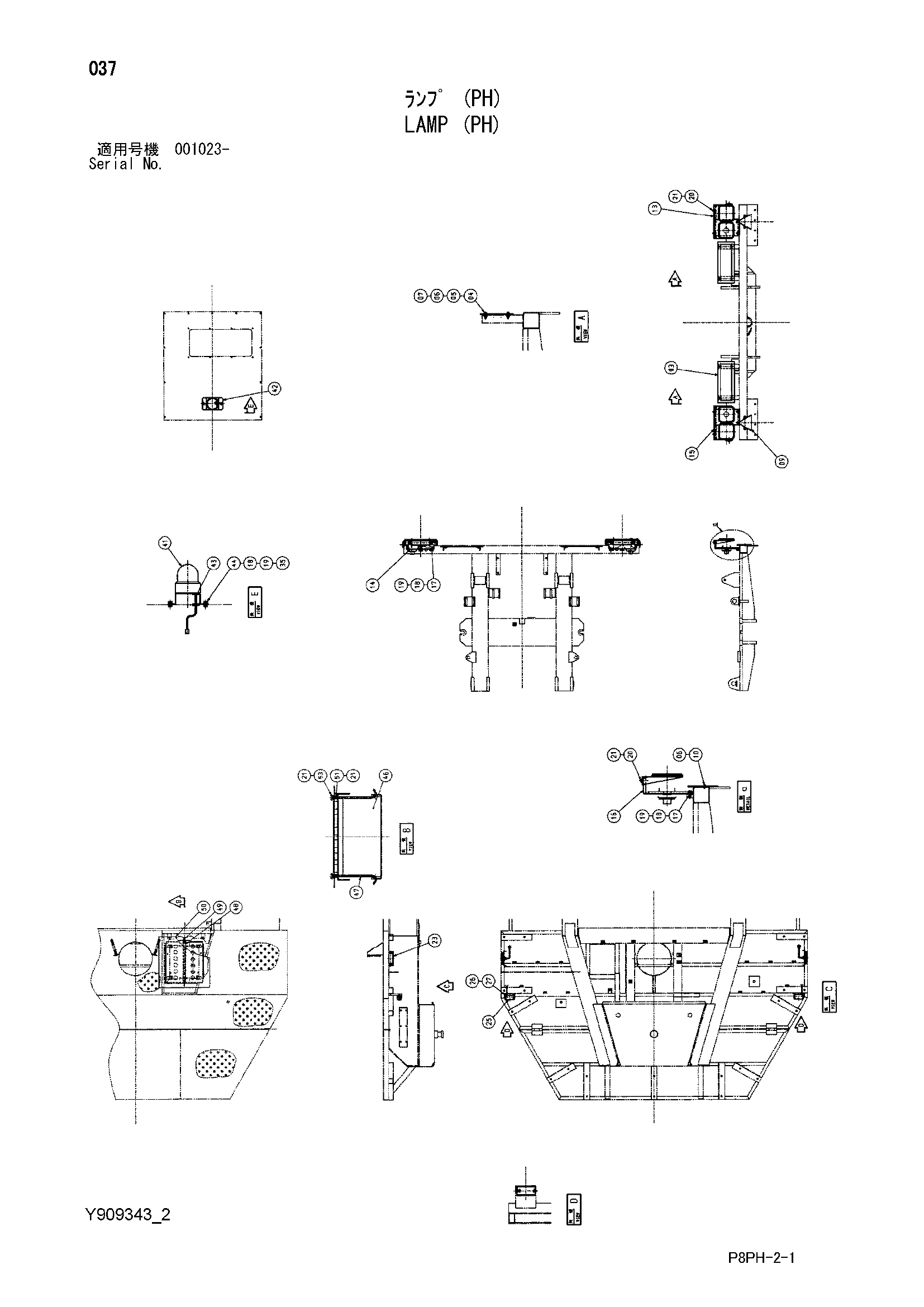

Заводская схема «Фонарь (PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | Y410427 | Рефлектор | 1 |
| 04 | M430625 | Винт | 8 |
| 05 | A590906 | Пружинная шайба | 8 |
| 06 | A590106 | Плоская шайба | 20 |
| 07 | M500605 | Гайка | 8 |
| 09 | Y410428 | Рефлектор | 2 |
| 10 | M430610 | Винт | 4 |
| 13 | Y410429 | Фонарь таил (правый) | 1 |
| 14 | Y801889 | Кронштейн (правый) | 1 |
| 15 | Y410430 | Фонарь таил (левый) | 1 |
| 16 | Y801890 | Кронштейн (левый) | 1 |
| 17 | J901025 | Болт | 4 |
| 18 | A590910 | Пружинная шайба | 6 |
| 19 | A590110 | Плоская шайба | 6 |
| 20 | J900820 | Болт | 4 |
| 21 | A590108 | Плоская шайба | 8 |
| 23 | Y403964 | Фонарь боковой | 2 |
| 25 | Y410426 | Фонарь клеаранке | 2 |
| 26 | A590104 | Плоская шайба | 4 |
| 27 | M500403 | Гайка | 4 |
| 35 | J950010 | Гайка | 2 |
| 41 | 4310604 | Патлите | 1 |
| 42 | Y407719 | Кронштейн | 1 |
| 43 | 94-2816 | Резиновая втулка | 2 |
| 44 | J901020 | Болт | 2 |
| 46 | 4628452 | Аккумулятор | 2 |
| 47 | Y413248 | Болт крюк | 2 |
| 48 | Y413249 | Стойка | 2 |
| 49 | Y413250 | Опора | 2 |
| 50 | Y413251 | Резиновая прокладка | 1 |
| 51 | J950008 | Гайка | 4 |
| 53 | M570008 | Гайка винг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
