Реджувенатор бак (ML) — HITACHI AR2000

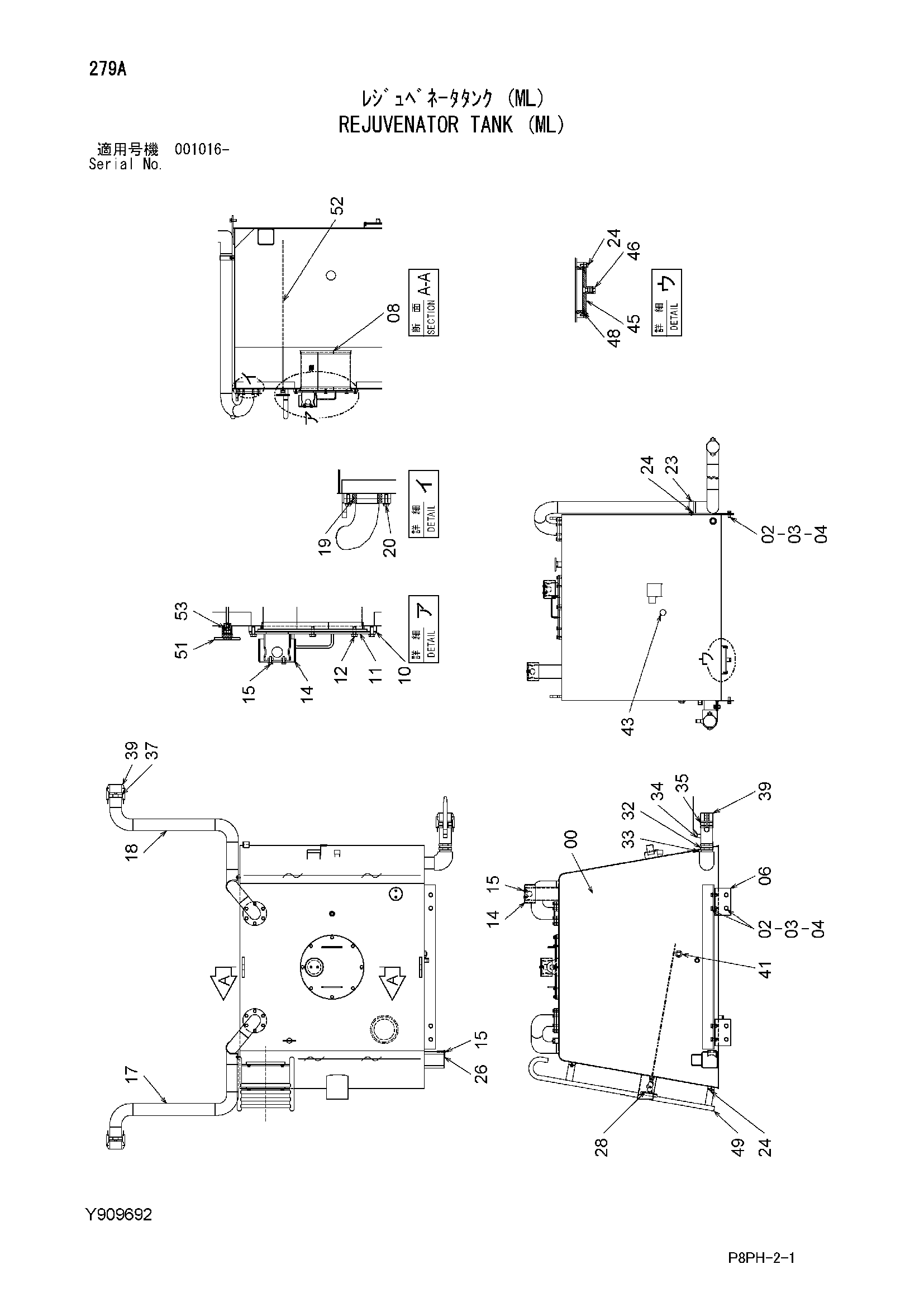

Заводская схема «Реджувенатор бак (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y500282 | Бак | 1 |
| 02 | J901640 | Болт | 10 |
| 03 | A590116 | Плоская шайба | 10 |
| 04 | A590916 | Пружинная шайба | 10 |
| 06 | Y971358 | Кронштейн | 2 |
| 08 | Y802133 | Сетчатый фильтр | 1 |
| 10 | Y402732 | Резиновая прокладка | 1 |
| 11 | Y802134 | Крышка | 1 |
| 12 | J271230 | Болт с шайбой | 8 |
| 12A | J901230 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | Y801649 | Крышка | 2 |
| 15 | J260825 | Болт с шайбой | 6 |
| 15A | J900825 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 17 | Y700952 | Трубка | 1 |
| 18 | Y700953 | Трубка | 1 |
| 19 | A810100 | Уплотнительное кольцо | 2 |
| 20 | J271235 | Болт с шайбой | 12 |
| 20A | J901235 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 23 | 4000910 | Хомут трубки | 2 |
| 24 | J271025 | Болт с шайбой | 14 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | Y409387 | Пластина | 1 |
| 28 | Y411231 | Измеритель термостатический | 1 |
| 32 | Y409390 | Разъём | 1 |
| 33 | 94-0624 | Угловой штуцер | 1 |
| 34 | Y409388 | Шаровой клапан | 1 |
| 35 | Y409391 | Пробка | 1 |
| 37 | Y409401 | Муфта коннект | 2 |
| 39 | Y409389 | Муфта коннект | 3 |
| 41 | 4259787 | Выключатель уровень | 1 |
| 43 | Y402803 | Колпачок | 1 |
| 45 | 8062009 | Крышка | 1 |
| 46 | 4092534 | Пробка | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | A810165 | Уплотнительное кольцо | 1 |
| 49 | Y802132 | Лестница | 1 |
| 51 | Y971413 | Пробка | 1 |
| 52 | Y412464 | Шток | 1 |
| 53 | J950008 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
