Передний подвеска (MX) — HITACHI AR2000

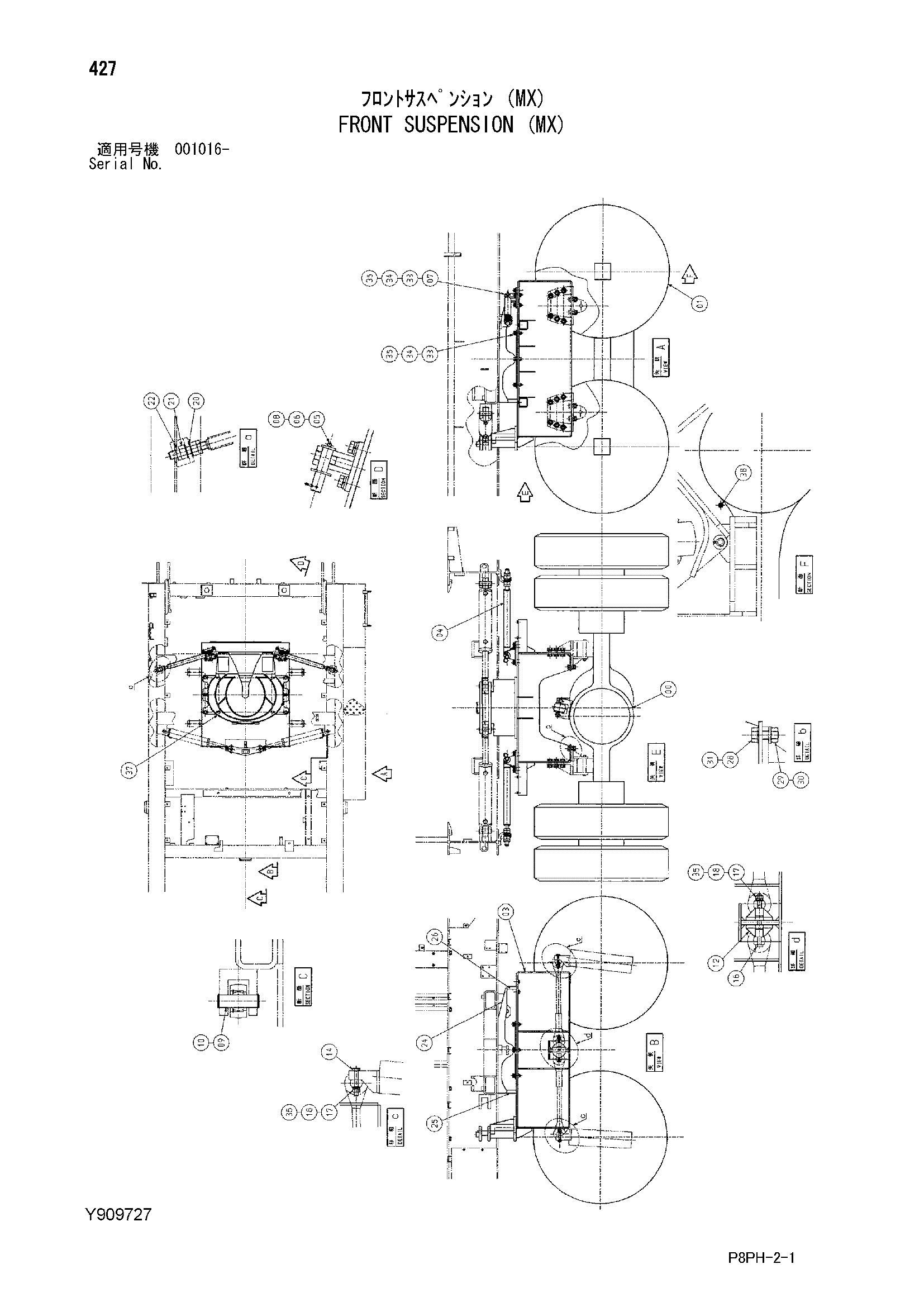

Заводская схема «Передний подвеска (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y411236 | Богие в сборе | 1 |
| 01 | Y909121 | Шина в сборе | 8 |
| 01A | Y411241 | RIM колесо | 1 |
| 01B | Y411224 | Шина | 1 |
| 03 | Y700954 | Короб | 1 |
| 04 | Y801749 | Шток TIE | 2 |
| 05 | Y970884 | Палец | 2 |
| 06 | K422098 | Стопорный палец | 2 |
| 07 | Y971384 | Кронштейн | 2 |
| 08 | A590127 | Плоская шайба | 2 |
| 09 | Y411406 | Палец | 4 |
| 10 | 927488 | Стопорное кольцо | 8 |
| 12 | Y971278 | Кронштейн | 2 |
| 14 | J831600 | Болт | 4 |
| 16 | J831615 | Болт | 2 |
| 17 | J952016 | Гайка | 6 |
| 18 | A590116 | Плоская шайба | 6 |
| 20 | A590130 | Плоская шайба | 4 |
| 21 | J950030 | Гайка | 4 |
| 22 | Y409545 | Гайка | 4 |
| 24 | Y409476 | Ведге | 2 |
| 25 | Y409477 | Штанга плоский | 1 |
| 26 | Y409478 | Штанга плоский | 1 |
| 28 | J922050 | Болт | 32 |
| 29 | J950020 | Гайка | 32 |
| 30 | J222020 | Шайба | 32 |
| 31 | A590120 | Плоская шайба | 32 |
| 33 | J921655 | Болт | 18 |
| 34 | J222016 | Шайба | 18 |
| 35 | A590916 | Пружинная шайба | 24 |
| 37 | Y409467 | Саддле | 1 |
| 38 | 493333 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
