Крышка двигателя (ML) — HITACHI AR2000

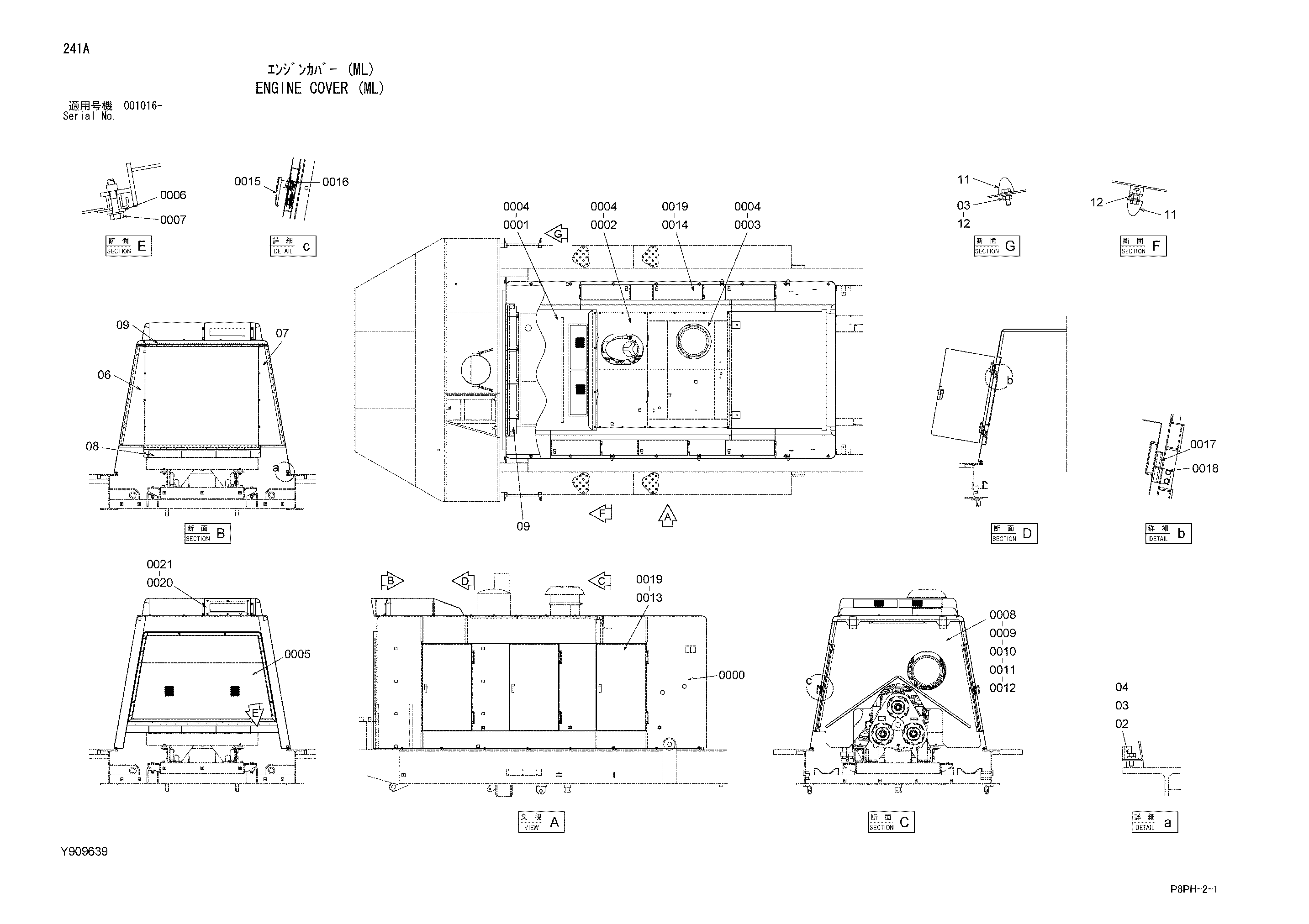

Заводская схема «Крышка двигателя (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y412691 | Крышка двигатель | 1 |
| 00 | Y413829 | Крышка двигатель | 1 |
| 0000 | Y500292 | Крышка двигатель | 1 |
| 0000 | Y500313 | Крышка двигатель | 1 |
| 0001 | Y701097 | Крышка | 1 |
| 0001 | Y701002 | Крышка | 1 |
| 0002 | Y802198 | Рооф | 1 |
| 0003 | Y802197 | Рооф | 1 |
| 0004 | J260820 | Болт с шайбой | 30 |
| 0004A | J900820 | Болт | 1 |
| 0004B | A590108 | Плоская шайба | 1 |
| 0004 | J260820 | Болт с шайбой | 24 |
| 0004A | J900820 | Болт | 1 |
| 0004B | A590108 | Плоская шайба | 1 |
| 0005 | Y802209 | Решётка | 1 |
| 0005 | Y802334 | Решётка | 1 |
| 0006 | Y411714 | Шайба | 4 |
| 0006 | Y411714 | Шайба | 6 |
| 0007 | J260840 | Болт с шайбой | 4 |
| 0007A | J900840 | Болт | 1 |
| 0007B | A590108 | Плоская шайба | 1 |
| 0007 | J260840 | Болт с шайбой | 6 |
| 0007A | J900840 | Болт | 1 |
| 0007B | A590108 | Плоская шайба | 1 |
| 0008 | Y301790 | Крышка | 1 |
| 0008 | Y802332 | Крышка | 1 |
| 0009 | J900820 | Болт | 6 |
| 0009 | J900820 | Болт | 8 |
| 0010 | A590108 | Плоская шайба | 6 |
| 0010 | A590108 | Плоская шайба | 8 |
| 0011 | A590908 | Пружинная шайба | 6 |
| 0011 | A590908 | Пружинная шайба | 8 |
| 0012 | M500807 | Гайка | 6 |
| 0013 | Y700916 | Дверь (правый) | 4 |
| 0014 | Y700917 | Дверь (левый) | 2 |
| 0015 | Y411669 | Рукоятка дверь | 6 |
| 0016 | Y411721 | Раткх | 6 |
| 0017 | Y411623 | Петля | 12 |
| 0018 | J260825 | Болт с шайбой | 24 |
| 0018A | J900825 | Болт | 1 |
| 0018B | A590108 | Плоская шайба | 1 |
| 0019 | Y412690 | Резиновая прокладка | 6 |
| 0020 | Y802211 | Крышка | 1 |
| 0020 | Y802331 | Крышка | 1 |
| 0021 | J271030 | Болт с шайбой | 4 |
| 0021A | J901030 | Болт | 1 |
| 0021B | J222010 | Шайба | 1 |
| 0021 | J261030 | Болт с шайбой | 4 |
| 02 | J921025 | Болт | 16 |
| 03 | A590910 | Пружинная шайба | 17 |
| 04 | J217083 | Шайба | 32 |
| 04 | J217083 | Шайба | 16 |
| 06 | Y802204 | Крышка | 1 |
| 06 | Y802323 | Крышка | 1 |
| 07 | Y802205 | Крышка | 1 |
| 07 | Y802324 | Крышка | 1 |
| 08 | Y700969 | Крышка | 1 |
| 08 | Y802325 | Крышка | 1 |
| 09 | Y802206 | Крышка | 1 |
| 11 | 4204586 | Ограничитель | 6 |
| 12 | J950010 | Гайка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
