Клапан конвейер (MX) — HITACHI AR2000

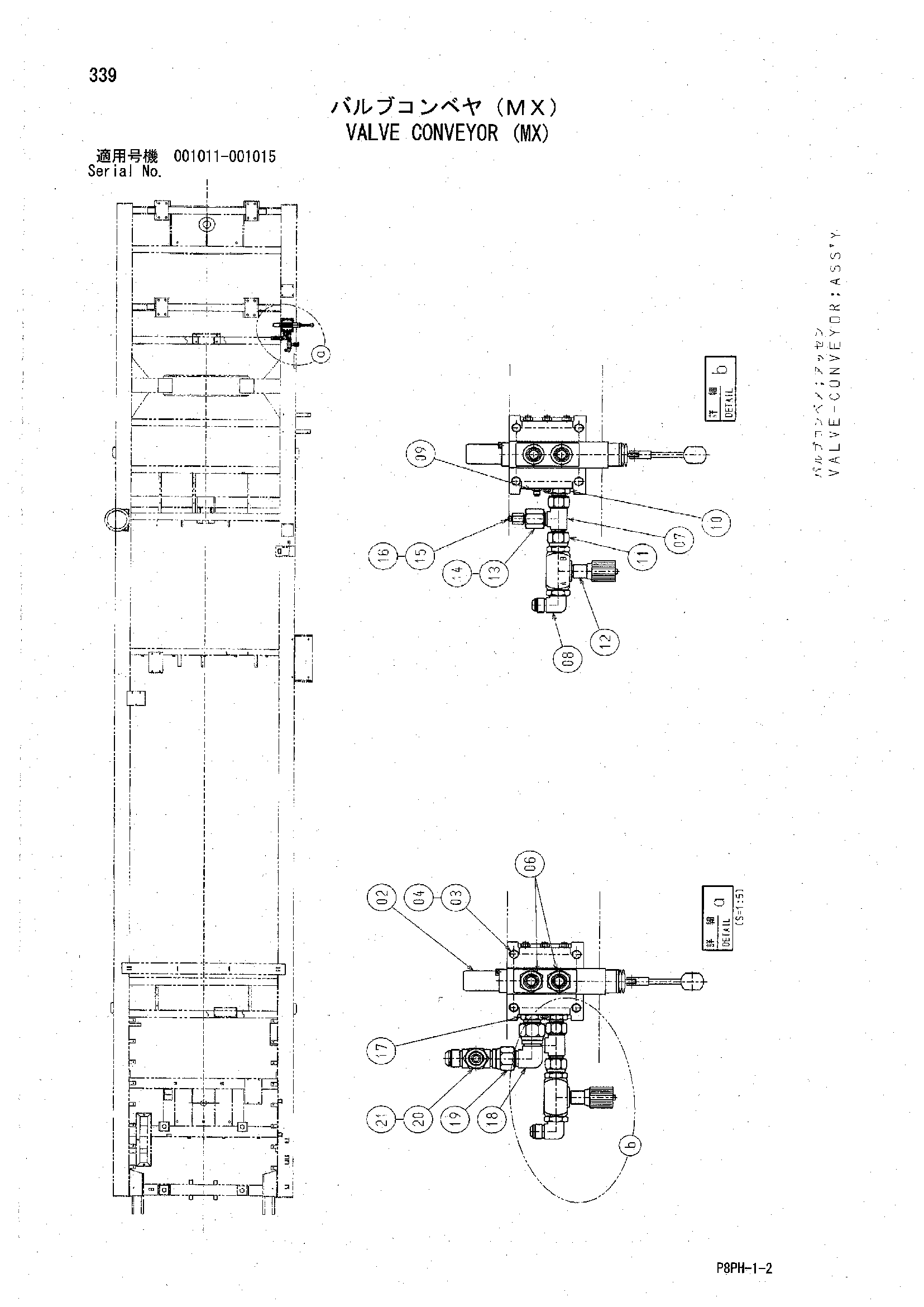

Заводская схема «Клапан конвейер (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 88-0135 | Электромагнитный клапан | 1 |
| 03 | J901045 | Болт | 4 |
| 04 | A590910 | Пружинная шайба | 4 |
| 06 | 88-2153 | Разъём | 2 |
| 07 | 88-2108 | Тройник | 1 |
| 08 | 88-2103 | Угловой штуцер | 1 |
| 09 | 88-2114 | Унион | 1 |
| 10 | 88-2126 | Разъём | 1 |
| 11 | 88-2127 | Разъём | 1 |
| 12 | 88-0136 | Неедле клапан | 1 |
| 13 | 88-2100 | Переходник | 1 |
| 14 | 88-2101 | Гайка | 1 |
| 15 | 88-2062 | Переходник | 1 |
| 16 | 88-2001 | Гайка | 1 |
| 17 | 88-2121 | Разъём | 1 |
| 18 | 88-2143 | Угловой штуцер | 1 |
| 19 | 88-2099 | Тройник | 1 |
| 20 | 88-2065 | Переходник | 1 |
| 21 | 88-2027 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
