Двигатель корпус (ML) — HITACHI AR2000

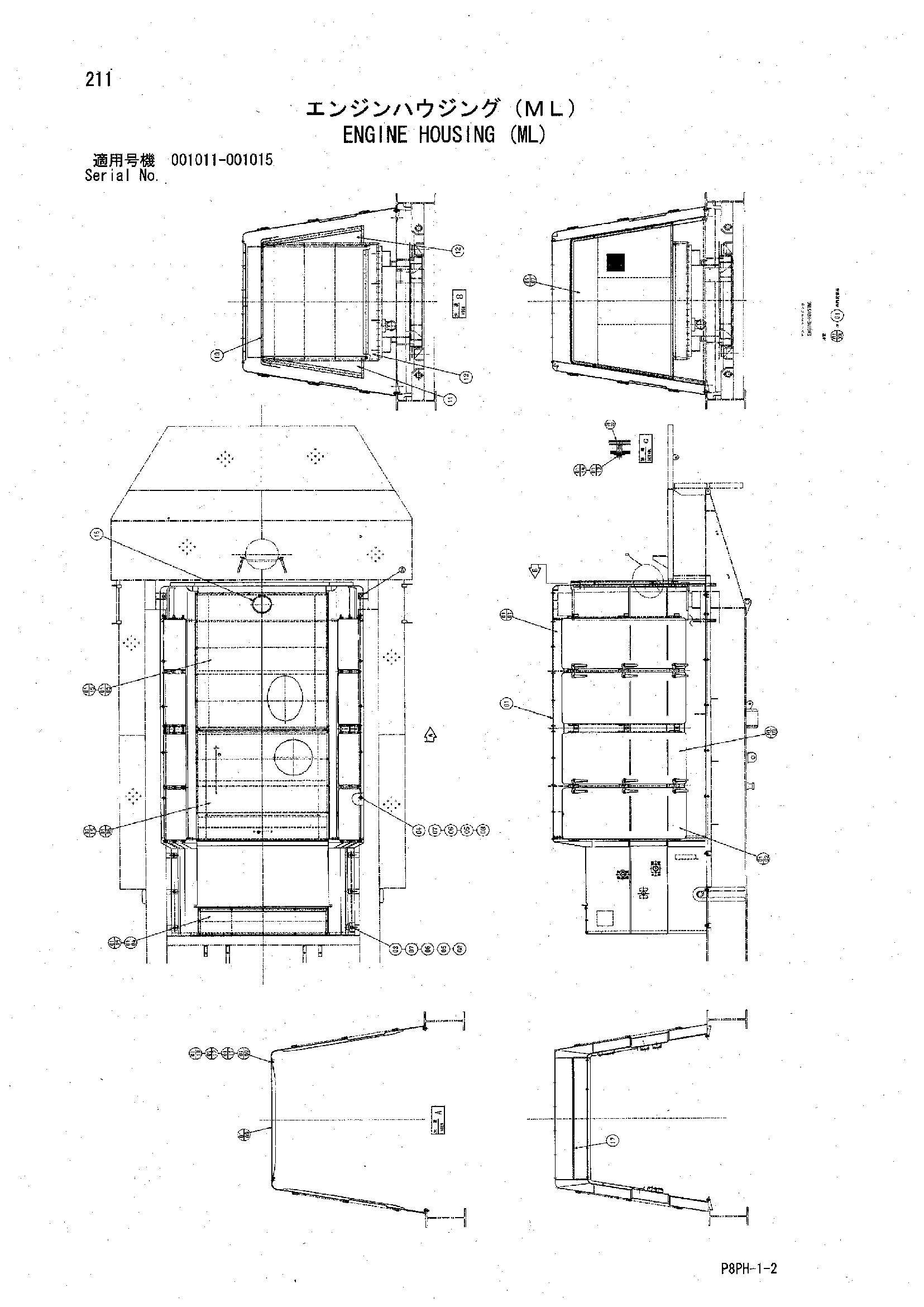

Заводская схема «Двигатель корпус (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y410014 | Двигатель корпус | 1 |
| 0101 | Y500238 | Корпус | 1 |
| 0102 | Y801808 | Дверь левый | 4 |
| 0103 | Y801809 | Дверь правый | 4 |
| 0104 | Y301504 | Рооф лист металлический | 1 |
| 0105 | Y700788 | Рооф | 1 |
| 0106 | Y801806 | Рооф | 1 |
| 0107 | Y700789 | Крышка | 1 |
| 0108 | Y801805 | Балка | 1 |
| 0109 | M470820 | Винт | 2 |
| 0110 | M500807 | Гайка | 2 |
| 0111 | A590108 | Плоская шайба | 2 |
| 0112 | A590908 | Пружинная шайба | 2 |
| 0113 | J020825 | Болт с шайбой | 4 |
| 0114 | J217083 | Шайба | 4 |
| 0115 | J020820 | Болт с шайбой | 42 |
| 03 | J901030 | Болт | 6 |
| 04 | J901040 | Болт | 12 |
| 05 | J217083 | Шайба | 18 |
| 06 | A590110 | Плоская шайба | 18 |
| 07 | A590910 | Пружинная шайба | 18 |
| 08 | J950010 | Гайка | 18 |
| 10 | Y410310 | Резиновая прокладка | 1 |
| 11 | Y801872 | Крышка | 1 |
| 12 | Y801873 | Крышка | 1 |
| 13 | Y801871 | Крышка | 1 |
| 15 | Y410466 | Рубберизед корд | 1 |
| 17 | Y410878 | Рубберизед корд | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
