Клапан блок (передний платформа)(MX) — HITACHI AR2000

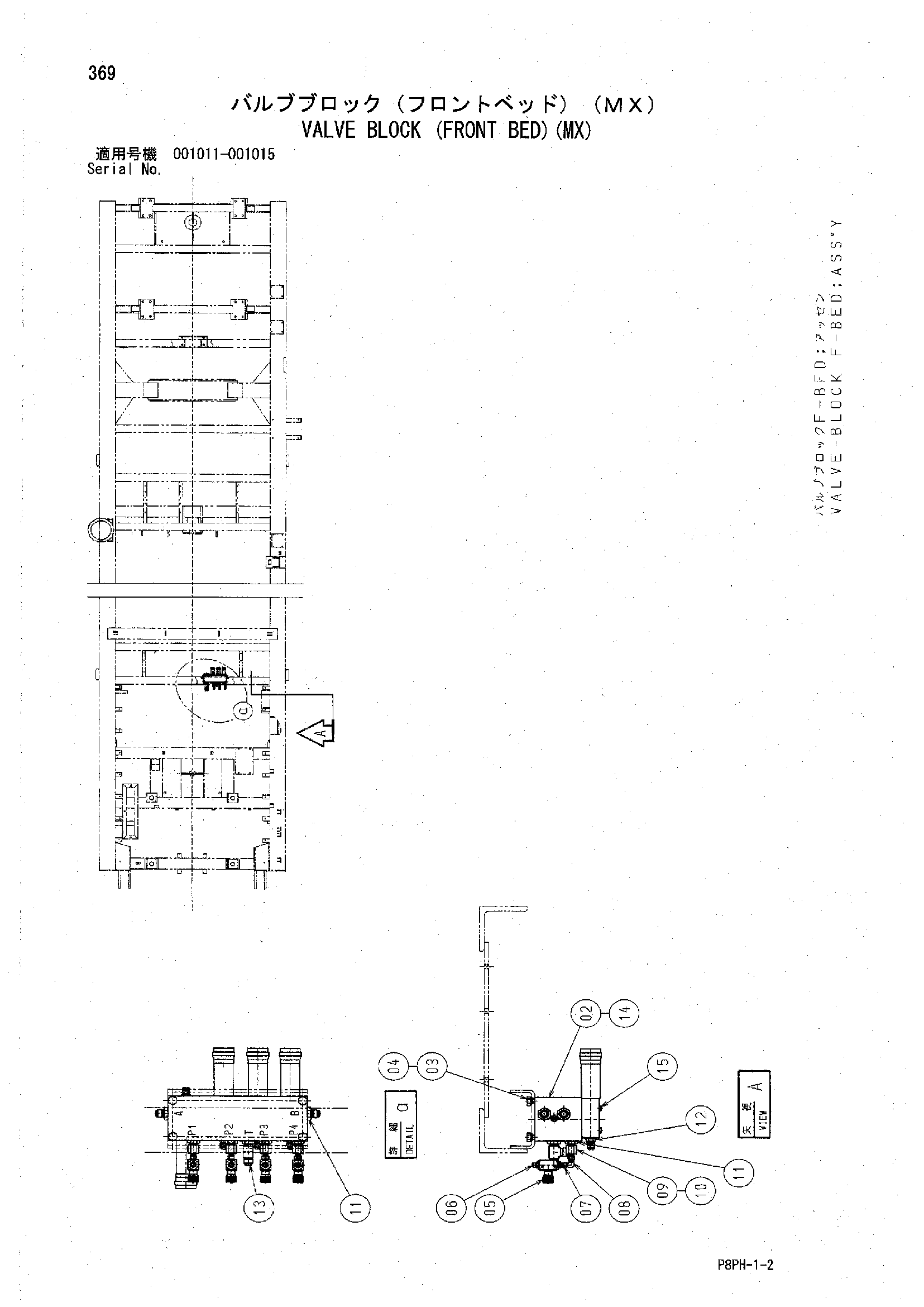

Заводская схема «Клапан блок (передний платформа)(MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 88-0284 | Коллектор блок | 1 |
| 03 | Y409397 | Болт | 4 |
| 04 | J219083 | Пружинная шайба | 4 |
| 05 | 88-0082 | Клапан неедле | 4 |
| 06 | 88-2146 | Разъём | 4 |
| 07 | 88-2063 | Разъём | 4 |
| 08 | 88-2111 | Угловой штуцер | 4 |
| 09 | 88-2062 | Переходник | 4 |
| 10 | 88-2001 | Гайка | 4 |
| 11 | 88-2011 | Разъём | 8 |
| 12 | 88-0061 | Разъём управление | 4 |
| 13 | 88-2097 | Тройник | 1 |
| 14 | 88-XXXX | Клапан давление переходник | 4 |
| 15 | 88-XXXX | Болт с внутренним шестигранником | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
