Шнек управление (левый)(MX) — HITACHI AR2000

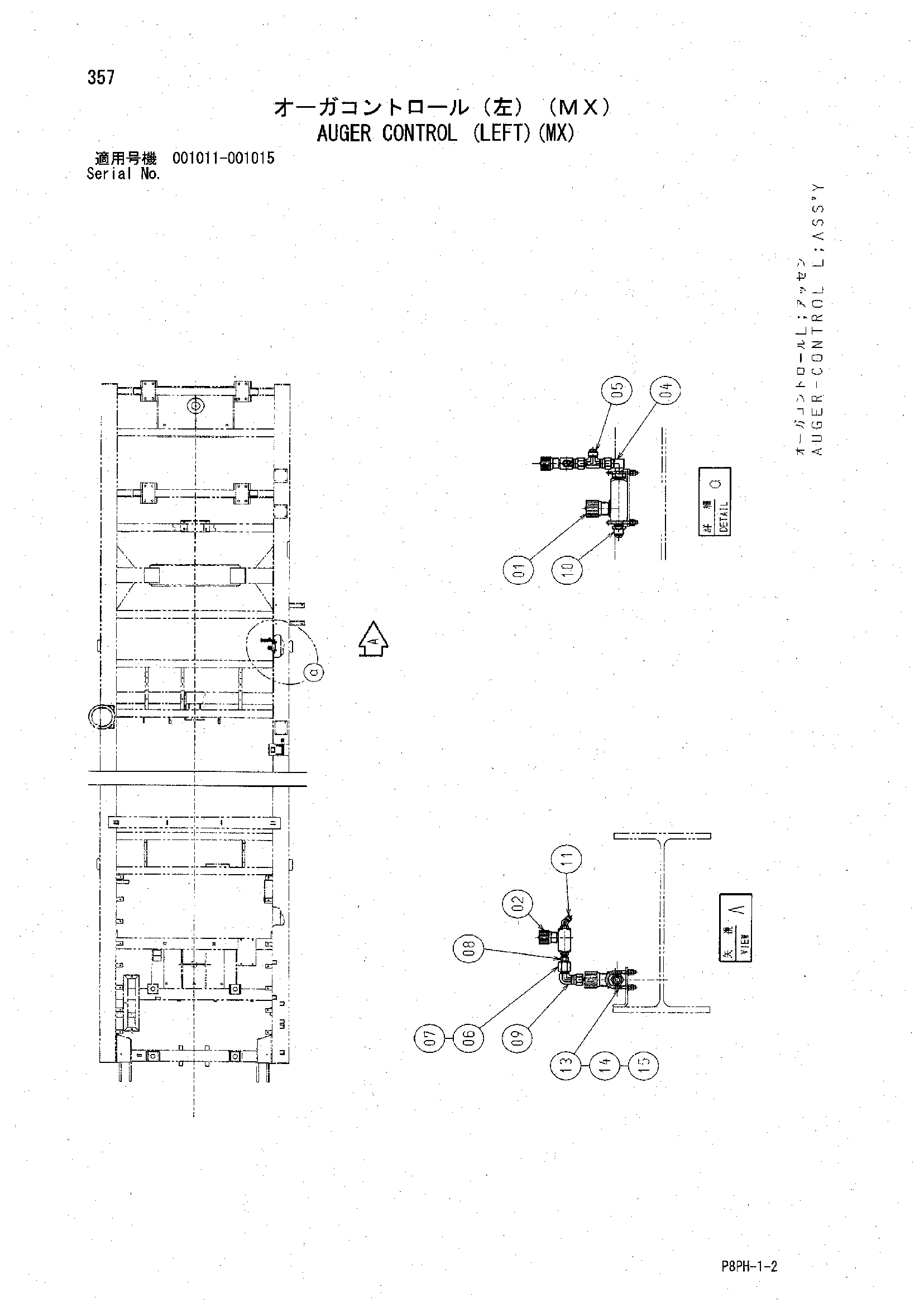

Заводская схема «Шнек управление (левый)(MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 88-0075 | Поток гидрораспределитель | 1 |
| 02 | 88-0120 | Поток гидрораспределитель | 1 |
| 04 | 88-2157 | Угловой штуцер | 1 |
| 05 | 88-2009 | Тройник | 1 |
| 06 | 88-2062 | Переходник | 1 |
| 07 | 88-2001 | Гайка | 1 |
| 08 | 88-2063 | Разъём | 1 |
| 09 | 88-2067 | Угловой штуцер | 1 |
| 10 | 88-2066 | Разъём | 1 |
| 11 | 88-2168 | Угловой штуцер | 1 |
| 13 | Y401841 | U-образный болт | 2 |
| 14 | M500605 | Гайка | 2 |
| 15 | A590106 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
