Хеатинг платформа детали (ML) — HITACHI AR2000

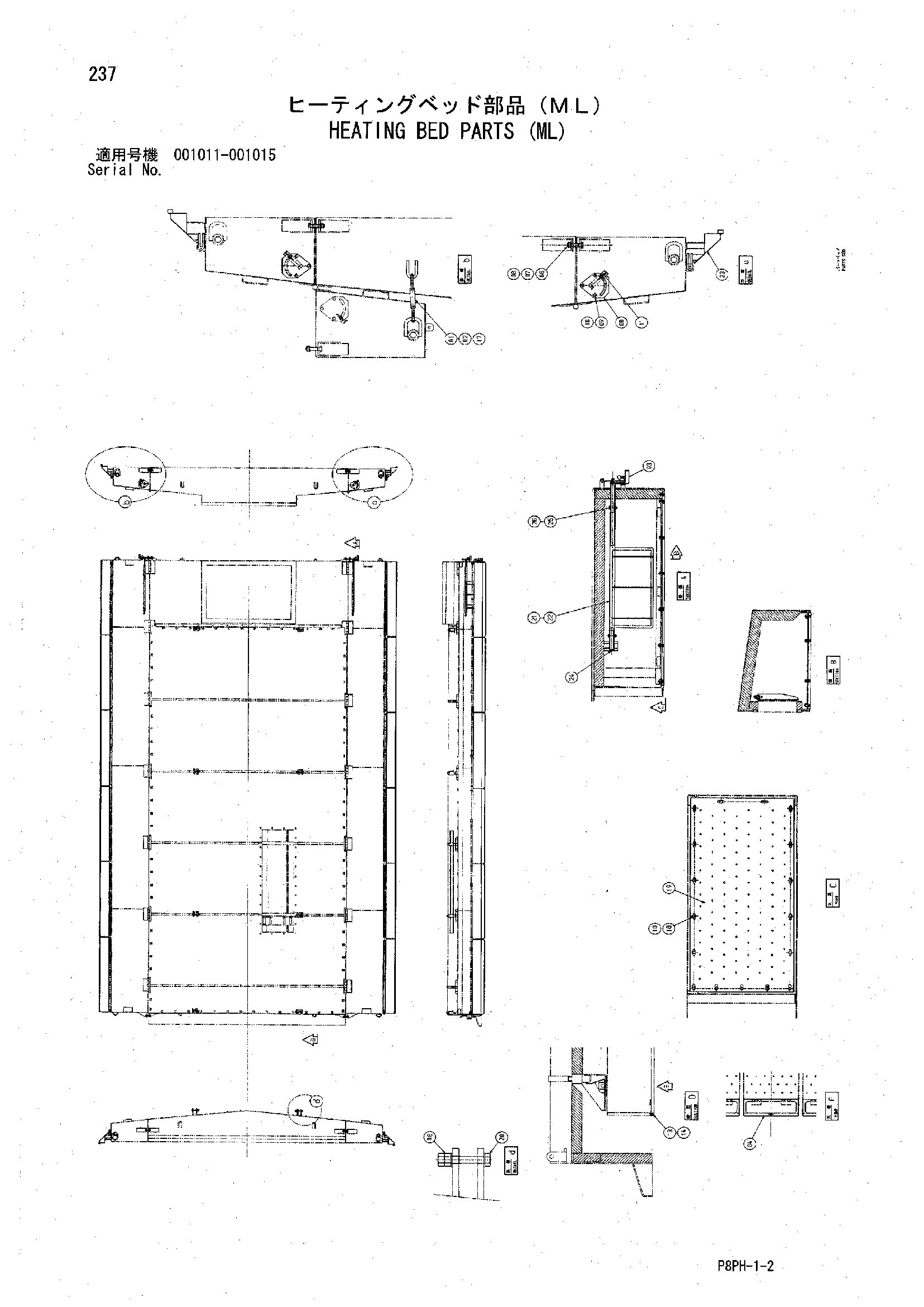

Заводская схема «Хеатинг платформа детали (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y407851 | Пластина | 2 |
| 01 | Y971057 | Корпус | 4 |
| 02 | Y408029 | LUG | 4 |
| 03 | Y801625 | Рычаг | 2 |
| 04 | Y801653 | Схеет-метал | 10 |
| 06 | J921670 | Болт | 4 |
| 07 | A590116 | Плоская шайба | 4 |
| 08 | J950016 | Гайка | 20 |
| 09 | J900816 | Болт | 6 |
| 10 | A590908 | Пружинная шайба | 40 |
| 11 | M570010 | Гайка винг | 2 |
| 13 | A740513 | Палец | 10 |
| 14 | 4022695 | Стопорный палец | 10 |
| 17 | Y410186 | LUG | 4 |
| 18 | J900820 | Болт | 34 |
| 19 | Y200308 | Схеет-метал | 2 |
| 20 | J921690 | Болт | 8 |
| 21 | Y801769 | Диапхрагм | 1 |
| 22 | Y801770 | Диапхрагм | 1 |
| 23 | Y700853 | Щиток | 12 |
| 24 | Y407850 | Палец | 2 |
| 25 | J900835 | Болт | 4 |
| 26 | M500807 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
