Гидравлический трубка (PH) — HITACHI AR2000

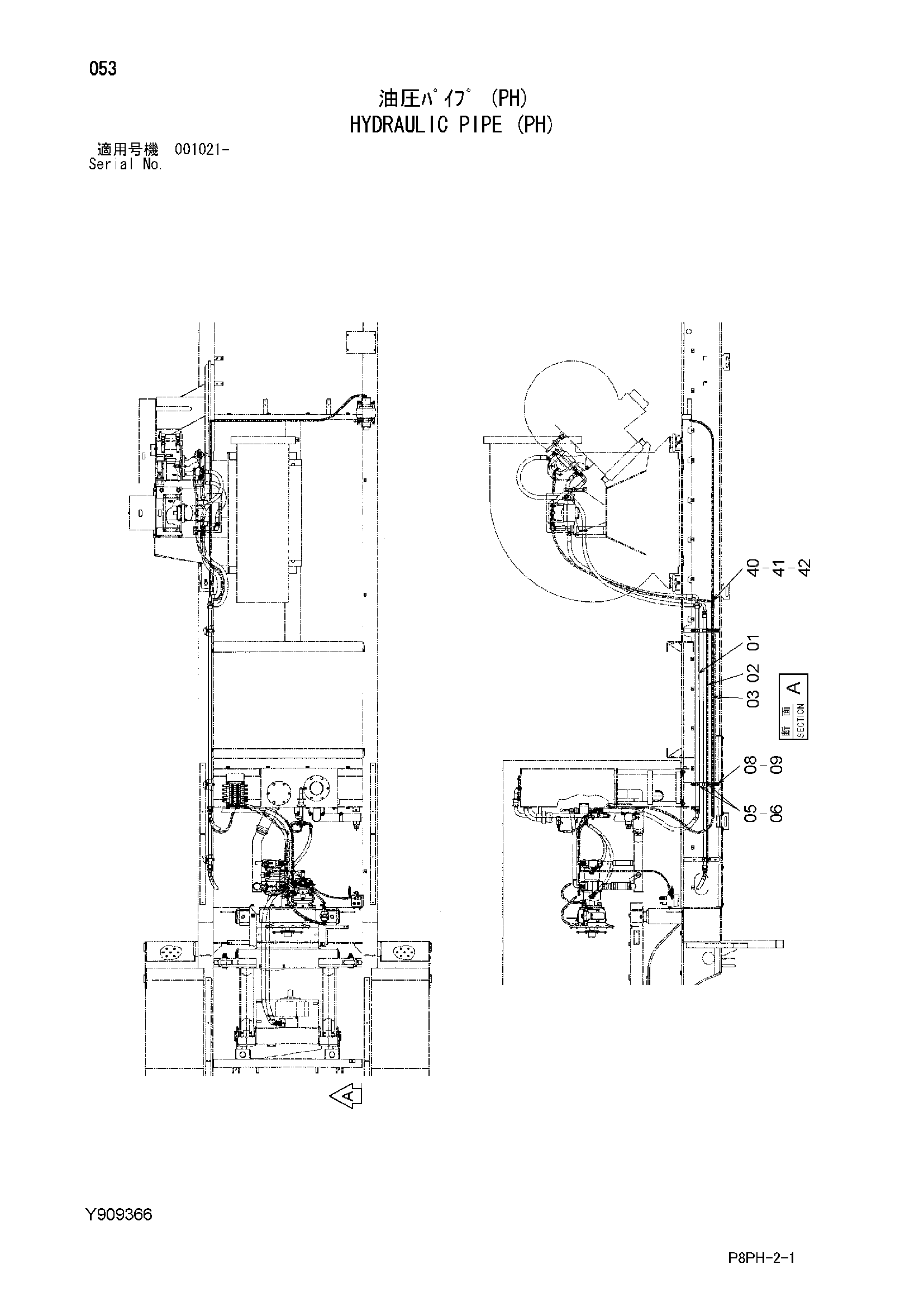

Заводская схема «Гидравлический трубка (PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y971352 | Трубка напорный | 1 |
| 01 | Y971517 | Трубка напорный | 1 |
| 02 | Y971353 | Обратная трубка | 1 |
| 02 | Y971518 | Обратная трубка | 1 |
| 03 | Y971361 | Трубка дренажный | 1 |
| 03 | Y971519 | Трубка дренажный | 1 |
| 05 | 4053598 | Хомут трубки | 7 |
| 05 | 4053598 | Хомут трубки | 5 |
| 06 | J271265 | Болт с шайбой | 7 |
| 06A | J901265 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 06 | J271265 | Болт с шайбой | 5 |
| 06A | J901265 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 4053594 | Хомут трубки | 3 |
| 08 | 4053594 | Хомут трубки | 2 |
| 09 | J271045 | Болт с шайбой | 3 |
| 09A | J901045 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 09 | J271045 | Болт с шайбой | 7 |
| 09A | J901045 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 12 | Y971351 | Трубка | 8 |
| 13 | 4231653 | Адаптер | 4 |
| 15 | 4001156 | Хомут трубки | 18 |
| 16 | J271030 | Болт с шайбой | 18 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 27 | 4055312 | Ленточный зажим | 100 |
| 28 | 4121859 | Ленточный зажим | 100 |
| 28 | 4121859 | Ленточный зажим | 50 |
| 30 | Y971576 | Трубка | 1 |
| 31 | Y971580 | Трубка | 1 |
| 32 | 4053593 | Хомут трубки | 5 |
| 40 | 4426339 | Соединительный штуцер | 1 |
| 41 | Y414956 | Переходник M | 1 |
| 42 | Y414957 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
