Фонарь (MX) — HITACHI AR2000

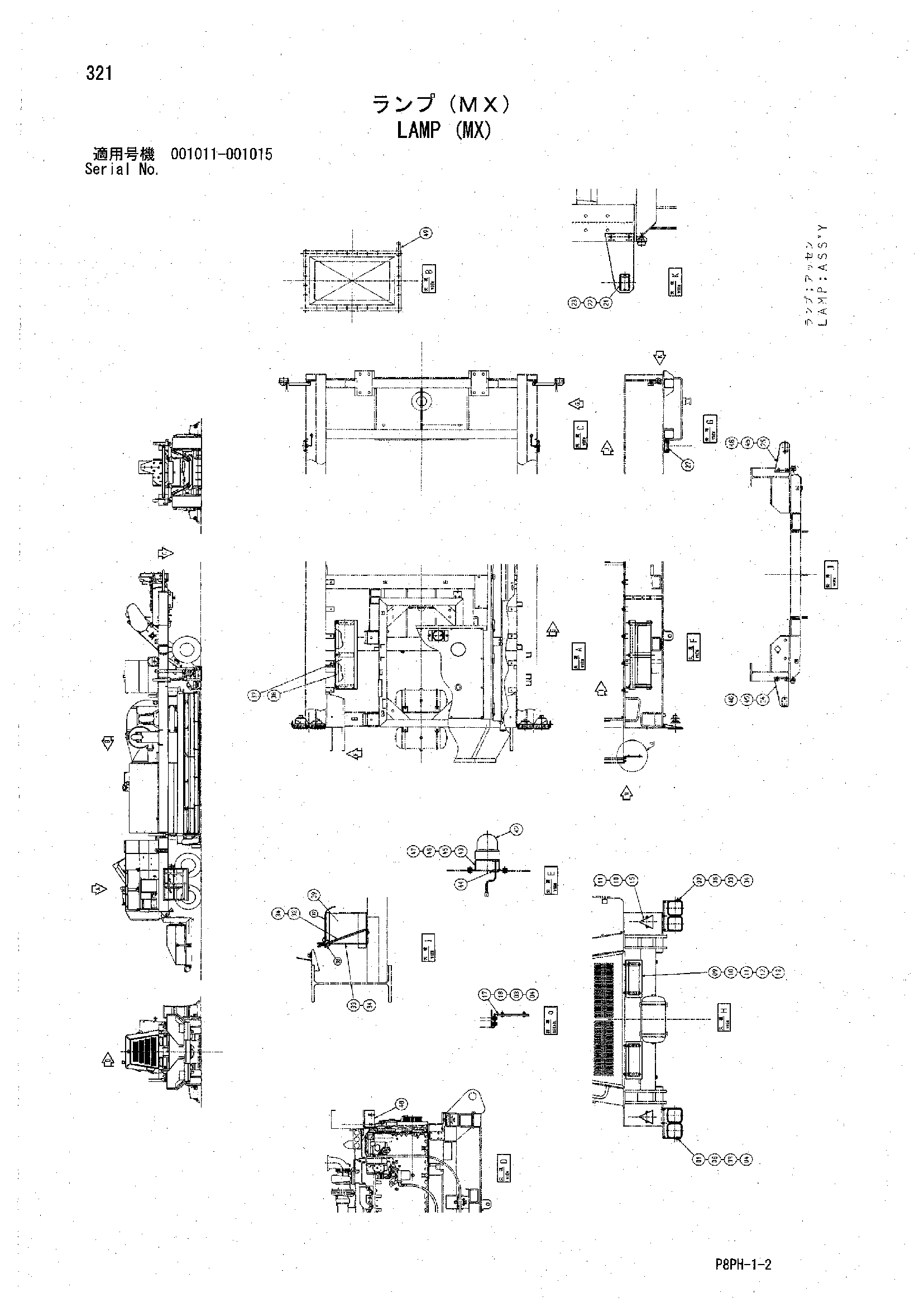

Заводская схема «Фонарь (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y410430 | Фонарь таил | 1 |
| 03 | A590908 | Пружинная шайба | 12 |
| 04 | A590108 | Плоская шайба | 12 |
| 06 | J900820 | Болт | 4 |
| 07 | Y410429 | Фонарь таил | 1 |
| 09 | Y410427 | Рефлектор | 1 |
| 10 | M430620 | Винт | 12 |
| 11 | A590906 | Пружинная шайба | 12 |
| 12 | A590106 | Плоская шайба | 16 |
| 13 | M500605 | Гайка | 8 |
| 15 | Y410428 | Рефлектор | 2 |
| 17 | Y410446 | Кронштейн | 4 |
| 18 | J900820 | Болт | 8 |
| 21 | Y410426 | Фонарь клеаранке | 2 |
| 22 | A590104 | Плоская шайба | 4 |
| 23 | M500403 | Гайка | 4 |
| 24 | Y410443 | Кронштейн | 1 |
| 25 | Y410444 | Кронштейн | 1 |
| 27 | Y403964 | Фонарь боковой | 2 |
| 32 | 4305880 | Болт | 2 |
| 33 | 4338536 | Болт | 1 |
| 34 | M570008 | Гайка винг | 3 |
| 37 | Y410284 | Резиновая прокладка | 1 |
| 38 | 9745586 | Держатель | 1 |
| 39 | 4187027 | Аккумулятор | 2 |
| 42 | 4310604 | Патрол-лигхт | 1 |
| 43 | Y407719 | Кронштейн | 1 |
| 44 | 94-2816 | Резиновая втулка | 2 |
| 45 | J901020 | Болт | 2 |
| 46 | A590910 | Пружинная шайба | 2 |
| 47 | J950010 | Гайка | 2 |
| 48 | Y971179 | Кронштейн | 1 |
| 49 | Y971180 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
