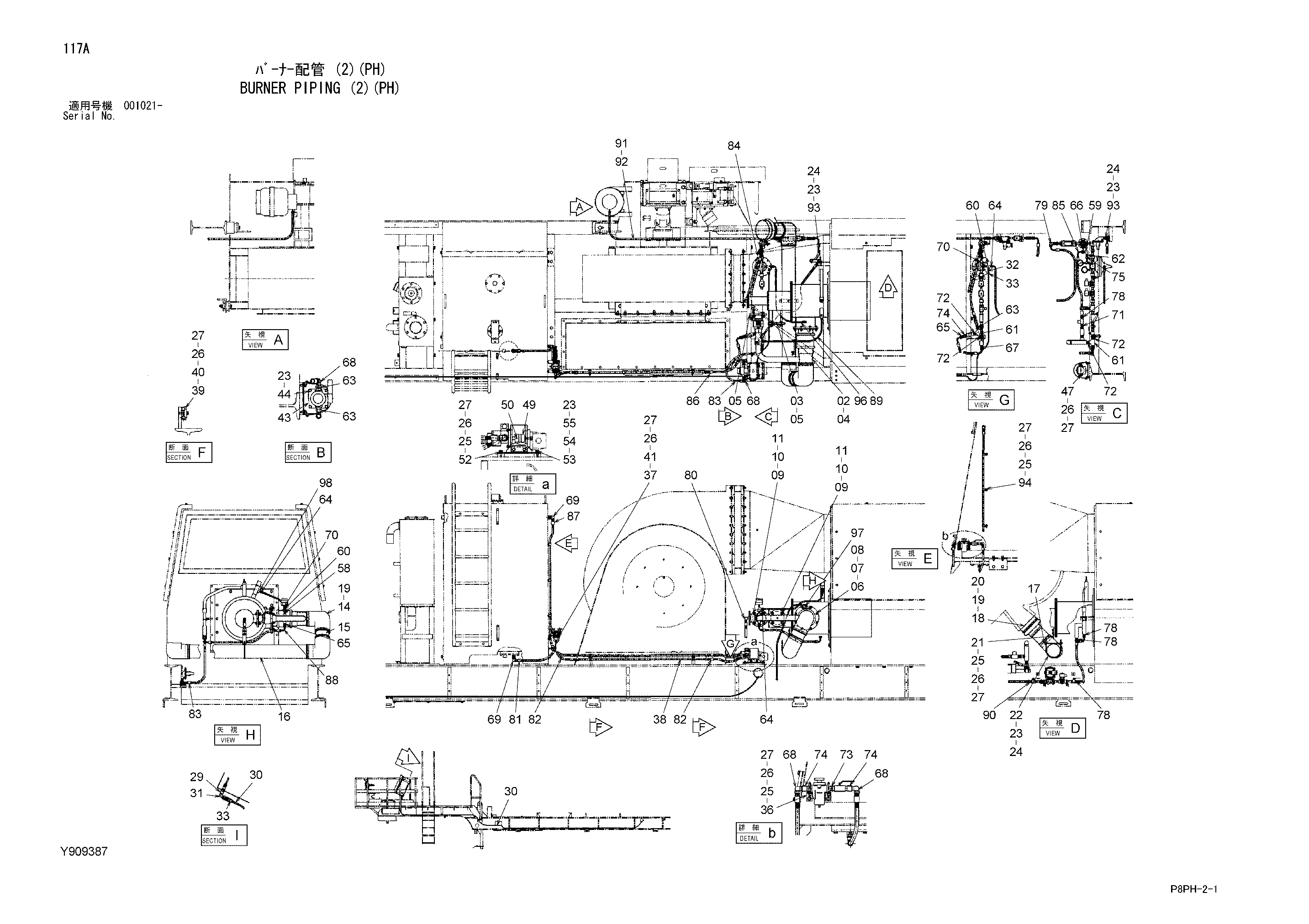

Бурнер трубопроводы (2)(PH) — HITACHI AR2000

Заводская схема «Бурнер трубопроводы (2)(PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	Y700816	Трубка линия	1
03	Y409688	Пробка	1
04	Y301451	Шайба	1
05	Y409681	Шайба	2
06	J901245	Болт	8
07	A590912	Пружинная шайба	8
08	J950012	Гайка	8
09	J931845	Болт	8
10	J257218	Пружинная шайба	8
11	J950018	Гайка	8
14	4221469	Резиновый шланг	3
15	Y409685	Трубка	1
16	Y409687	Трубка	1
17	Y409686	Трубка	1
18	Y410198	Резиновый шланг	1
19	4420354	Хомут шланга	7
20	4221275	Хомут шланга	1
21	Y802019	Подвес	1
22	Y409680	U-образный болт	1
23	A590908	Пружинная шайба	22
24	J950008	Гайка	14
25	J901020	Болт	11
26	A590910	Пружинная шайба	19
27	A590110	Плоская шайба	19
29	Y410715	Унион	1
30	Y411478	Трубка	1
31	Y411479	Угловой штуцер	1
32	Y411480	Адаптер	1
33	Y411481	Колпачок	2
36	Y411472	Кронштейн	2
37	Y411030	U-образный болт	2
38	Y971303	Трубка	2
39	4053593	Хомут трубки	2
40	J921050	Болт	2
41	J950010	Гайка	4
43	Y411212	Насос топливный	1
44	J900825	Болт	4
47	J901030	Болт	2
49	Y411471	Муфта	1
50	M450616	Установочный винт	1
52	Y802421	Кронштейн	1
53	Y411470	Крышка	1
54	J900812	Болт	4
55	A590108	Плоская шайба	4
58	94-1701	Адаптер	1
59	94-0616	Угловой штуцер	1
60	94-0660	Тройник	2
61	94-0663	Тройник	2
62	94-1601	Переходник	1
63	94-1603	Переходник	3
64	4154651	Адаптер	3
65	4221287	Адаптер	2
66	4182732	Адаптер	1
67	4317015	Адаптер	1
68	4154658	Угловой штуцер	4
69	4353073	Угловой штуцер	2
69A	4506424	Уплотнительное кольцо	1
70	4351271	Адаптер	2
71	4189320	Адаптер	1
72	4191645	Адаптер	4
73	Y411987	Адаптер	1
74	Y411988	Переходник S	3
75	4140673	Переходник S	1
78	Y411985	Адаптер	4
79	Y411986	Угловой штуцер	1
80	Y410343	Угловой штуцер	1
81	Y413418	Шланг	1
82	Y413419	Шланг	2
83	Y413420	Шланг	2
84	Y413421	Шланг	1
85	Y413422	Шланг	1
86	Y413423	Шланг	1
87	Y413424	Шланг	1
88	Y413425	Шланг	1
89	Y413426	Шланг	1
90	Y411990	Штуцер шланг	1
91	Y412007	Лента шланг	2
92	Y412008	Резиновый шланг	1
93	Y409679	U-образный болт	6
94	4190277	Зажим	3
96	Y413427	Шланг	1
97	4154656	Угловой штуцер	1
98	Y412662	Переходник S	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
