Двигатель корпус (MX) — HITACHI AR2000

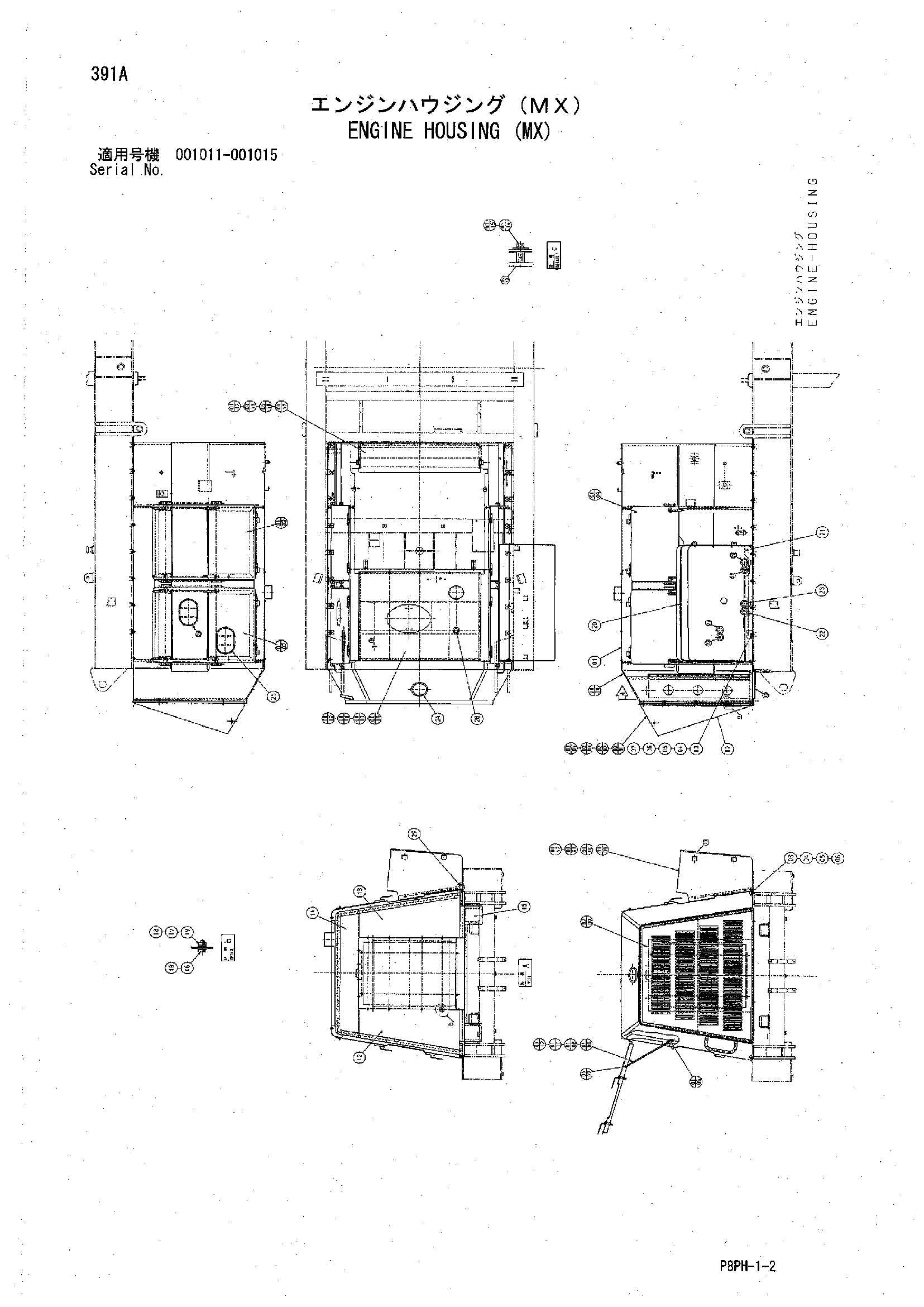

Заводская схема «Двигатель корпус (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y410152 | Двигатель корпус | 1 |
| 0101 | Y500250 | Корпус | 1 |
| 0102 | Y801845 | Крышка | 1 |
| 0103 | Y801846 | Крышка | 1 |
| 0104 | Y801847 | Крышка | 2 |
| 0105 | Y970890 | Опора | 4 |
| 0106 | Y970923 | Кронштейн | 4 |
| 0107 | A590110 | Плоская шайба | 4 |
| 0108 | M500807 | Гайка | 8 |
| 0109 | Y801848 | Корпус | 1 |
| 0110 | J900820 | Болт | 33 |
| 0111 | A590908 | Пружинная шайба | 41 |
| 0112 | A590108 | Плоская шайба | 41 |
| 0114 | J020825 | Болт с шайбой | 8 |
| 0115 | J217083 | Шайба | 8 |
| 0116 | Y700814 | Крышка | 1 |
| 0117 | Y970966 | Крышка | 1 |
| 02 | Y411496 | Решётка | 1 |
| 0200 | Y700899 | Крышка | 1 |
| 0201 | Y802024 | Крышка | 1 |
| 0202 | J900825 | Болт | 11 |
| 0203 | A590108 | Плоская шайба | 11 |
| 0204 | A590908 | Пружинная шайба | 11 |
| 03 | J901030 | Болт | 18 |
| 04 | J217083 | Шайба | 18 |
| 05 | A590110 | Плоская шайба | 18 |
| 06 | A590910 | Пружинная шайба | 18 |
| 07 | J950010 | Гайка | 16 |
| 12 | Y801891 | Крышка | 1 |
| 13 | Y801892 | Крышка | 1 |
| 14 | Y801893 | Крышка | 1 |
| 15 | Y700831 | Крышка | 1 |
| 16 | J900820 | Болт | 12 |
| 17 | A590908 | Пружинная шайба | 12 |
| 18 | A590108 | Плоская шайба | 24 |
| 19 | M500807 | Гайка | 12 |
| 20 | Y410150 | Рубберизед корд | 1 |
| 21 | Y410151 | Рубберизед корд | 1 |
| 22 | 4161992 | Резиновая втулка | 3 |
| 23 | 4075227 | Резиновая втулка | 3 |
| 24 | Y410249 | Рубберизед корд | 1 |
| 25 | Y410250 | Рубберизед корд | 2 |
| 26 | Y411040 | Рубберизде корд | 1 |
| 29 | Y410877 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
