Масляный радиатор (ML) — HITACHI AR2000

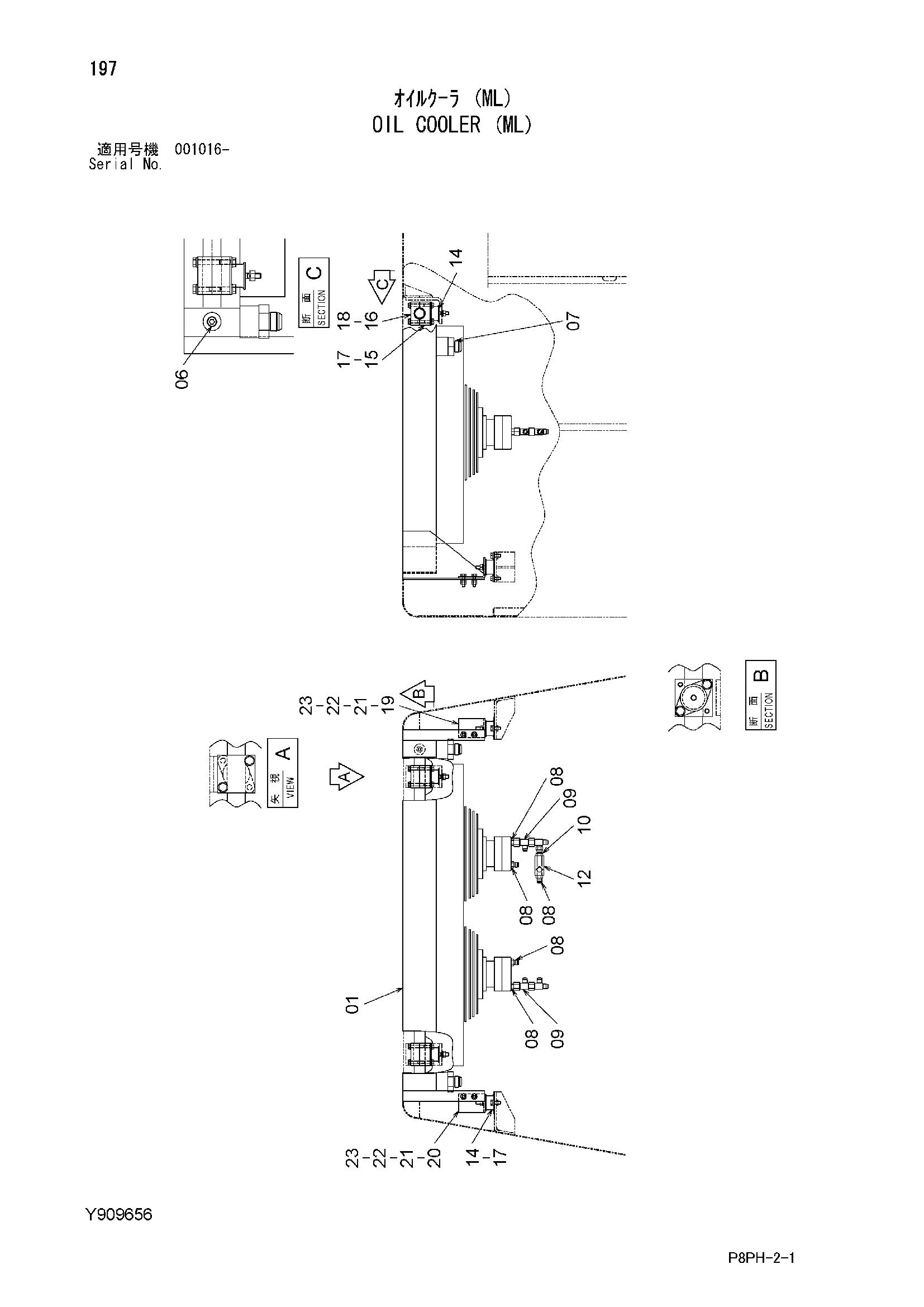

Заводская схема «Масляный радиатор (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y411198 | Масляный радиатор | 1 |
| 06 | 94-2013 | Пробка | 1 |
| 07 | Y411138 | Адаптер | 2 |
| 08 | 4236730 | Адаптер | 5 |
| 08A | U10778U | Уплотнительное кольцо | 1 |
| 09 | 4426339 | Соединительный штуцер | 4 |
| 10 | Y411672 | Адаптер | 1 |
| 12 | Y412012 | Обратный клапан | 1 |
| 14 | Y412655 | Резиновая прокладка | 4 |
| 15 | Y412651 | Блок | 2 |
| 16 | Y412652 | Блок | 2 |
| 17 | J271030 | Болт с шайбой | 8 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | J271055 | Болт с шайбой | 4 |
| 18A | J901055 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | Y412653 | Кронштейн | 1 |
| 20 | Y412654 | Кронштейн | 1 |
| 21 | J901040 | Болт | 4 |
| 22 | A590110 | Плоская шайба | 8 |
| 23 | J950010 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
