Двигатель (ML) — HITACHI AR2000

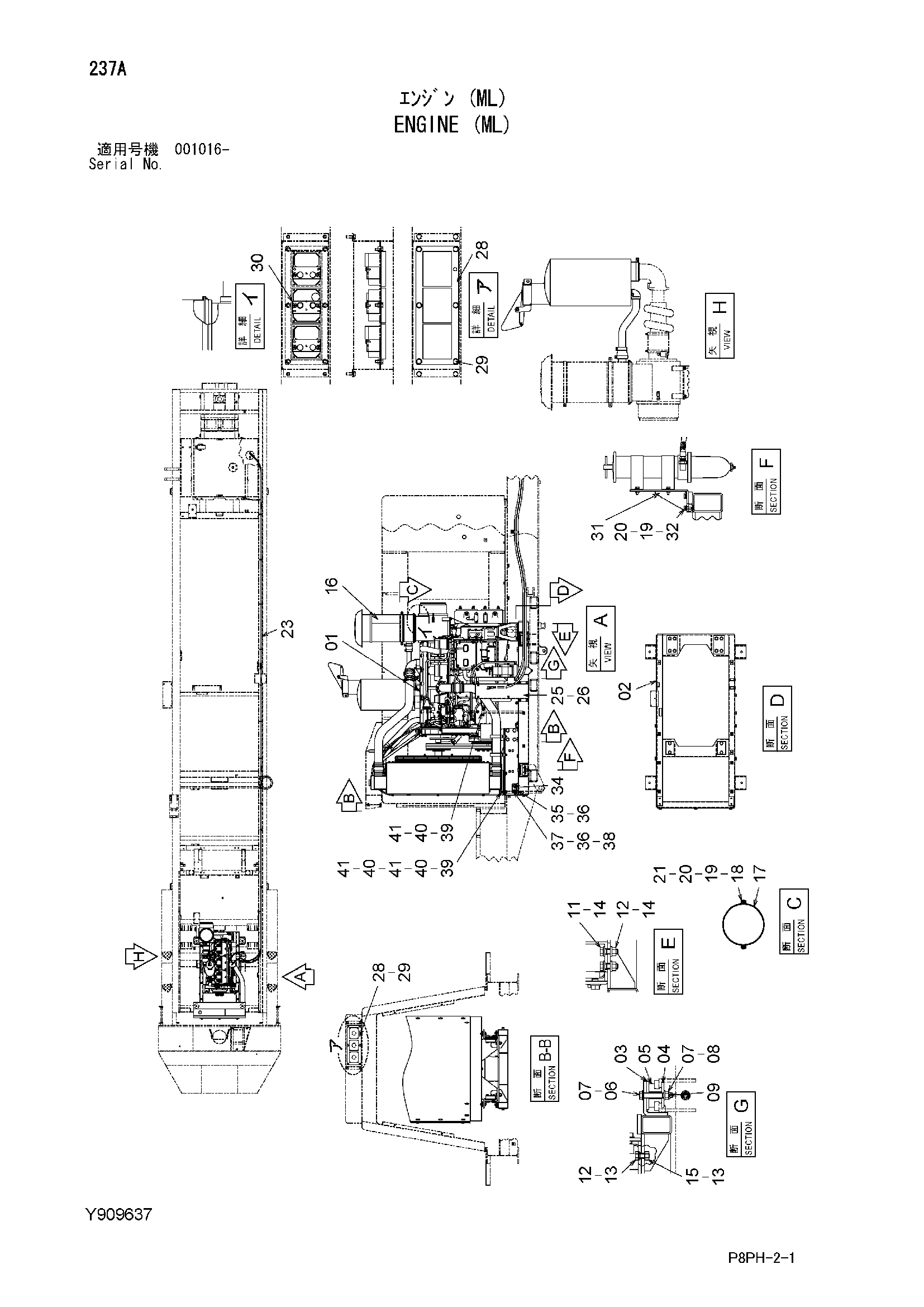

Заводская схема «Двигатель (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y411263 | Двигатель | 1 |
| 02 | Y700935 | Рама двигатель | 1 |
| 03 | Y411466 | Пластина | 4 |
| 04 | Y411467 | Пластина | 4 |
| 05 | Y411463 | Резиновая прокладка | 4 |
| 06 | Y410094 | Болт | 4 |
| 07 | J222018 | Шайба | 8 |
| 08 | M641821 | Корончатая гайка | 4 |
| 09 | A764036 | Шплинт | 4 |
| 11 | J922060 | Болт | 8 |
| 12 | J950020 | Гайка | 12 |
| 13 | A590120 | Плоская шайба | 8 |
| 14 | J222020 | Шайба | 16 |
| 15 | J922045 | Болт | 4 |
| 16 | Y802095 | Трубка | 1 |
| 17 | Y411892 | Хомут | 2 |
| 18 | J901030 | Болт | 2 |
| 19 | A590110 | Плоская шайба | 6 |
| 20 | A590910 | Пружинная шайба | 6 |
| 21 | J950010 | Гайка | 2 |
| 25 | Y802058 | Кронштейн | 1 |
| 26 | J271020 | Болт с шайбой | 4 |
| 26A | J901020 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | Y301722 | Пластина | 1 |
| 29 | J271025 | Болт с шайбой | 6 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | Y413073 | Кронштейн | 3 |
| 31 | Y971416 | Кронштейн | 1 |
| 32 | J901025 | Болт | 4 |
| 34 | Y413158 | Кронштейн | 2 |
| 35 | J921230 | Болт | 4 |
| 36 | J222012 | Шайба | 12 |
| 37 | J921240 | Болт | 4 |
| 38 | J950012 | Гайка | 4 |
| 39 | Y415412 | Резиновый шланг | 2 |
| 40 | 4514699 | Хомут шланга | 2 |
| 41 | 4055312 | Ленточный зажим | 2 |
| 42 | Y415413 | Переходник | 1 |
| 43 | Y415423 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
