Хеатинг платформа крышка (PH) — HITACHI AR2000

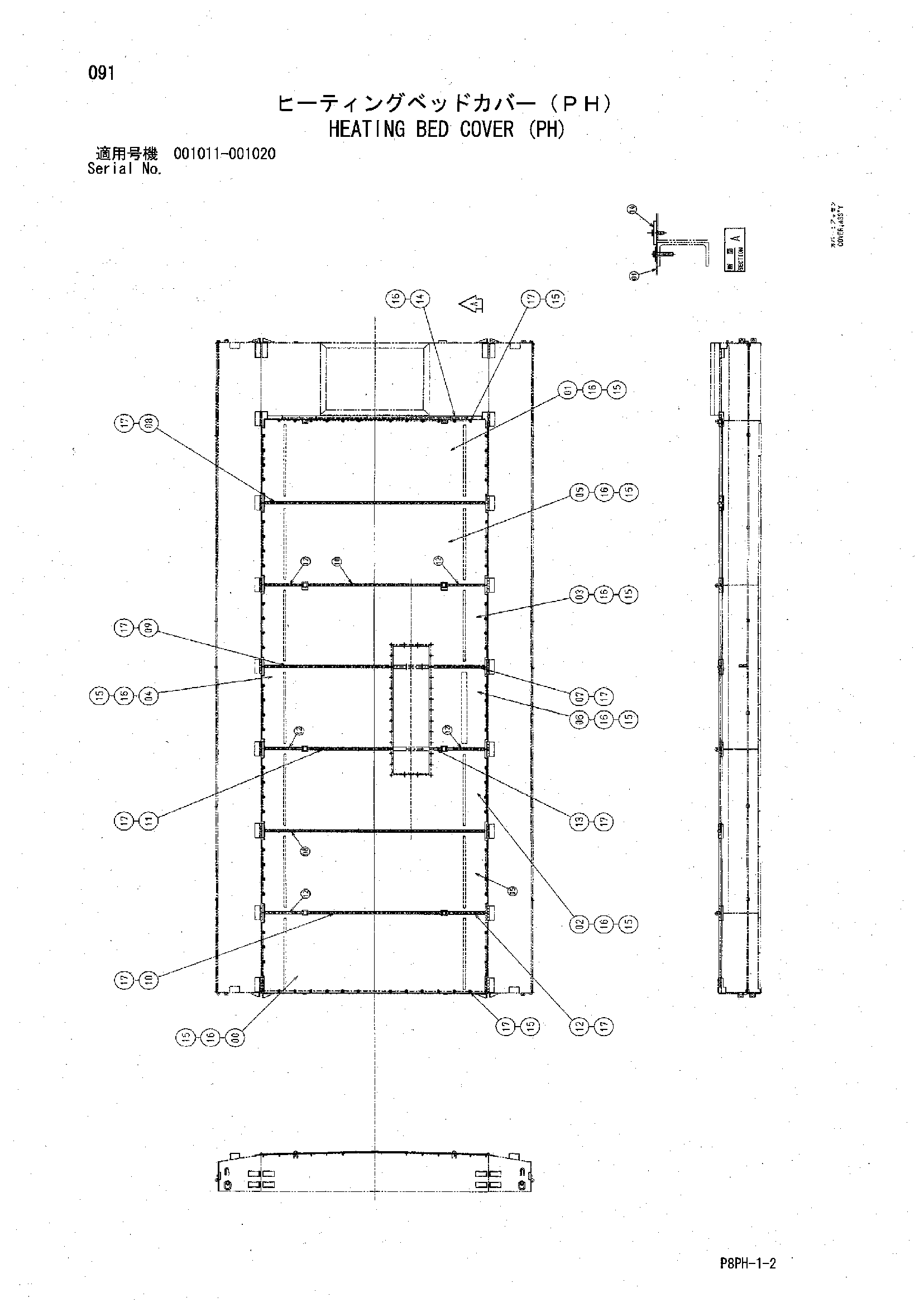

Заводская схема «Хеатинг платформа крышка (PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y801687 | Схеет-метал | 1 |
| 01 | Y801688 | Схеет-метал | 1 |
| 02 | Y801689 | Схеет-метал | 1 |
| 03 | Y801690 | Схеет-метал | 1 |
| 04 | Y801691 | Схеет-метал | 1 |
| 05 | Y801692 | Схеет-метал | 2 |
| 06 | Y970893 | Схеет-метал | 1 |
| 07 | Y407648 | К-кханнел | 1 |
| 08 | Y407742 | К-кханнел | 2 |
| 09 | Y407743 | К-кханнел | 1 |
| 10 | Y408722 | К-кханнел | 2 |
| 11 | Y408723 | К-кханнел | 1 |
| 12 | Y408724 | К-кханнел | 6 |
| 13 | Y408725 | К-кханнел | 1 |
| 14 | Y407753 | Плоский штанга | 2 |
| 15 | Y407646 | Шайба | 78 |
| 16 | J900620 | Болт | 66 |
| 17 | J900635 | Болт | 90 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
