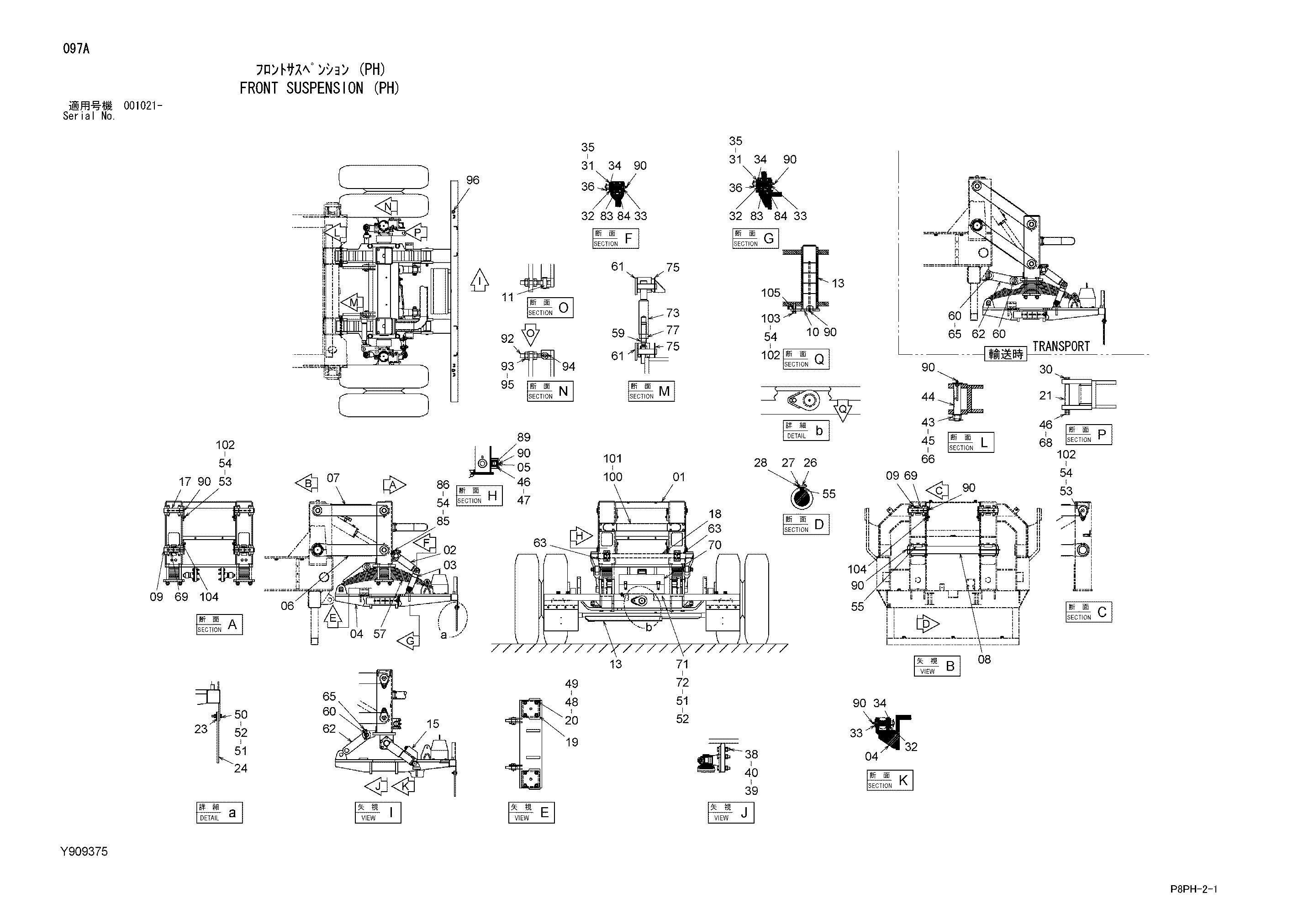

Передний подвеска (PH) — HITACHI AR2000

Заводская схема «Передний подвеска (PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	Y600419	Рама передний	1
02	Y200350	Рукоять	2
03	Y301712	Шток	2
04	Y600553	Рама	1
05	Y970912	Подшипник	2
06	Y802013	Тяга	2
07	Y802014	Тяга	2
08	Y301724	Вал	1
09	Y971297	Палец	4
10	Y802335	Палец	1
11	Y409179	Палец	4
15	Y411228	Абсорбер схокк	2
17	Y971296	Палец	2
18	Y301710	Вал	1
19	Y301385	Пружина пластина	2
20	Y409185	Болт	8
21	Y412001	Втулка	2
23	Y409188	Плоский штанга	2
24	Y409189	Резиновая прокладка	2
26	Y411588	Палец	2
27	A590108	Плоская шайба	4
28	A763020	Шплинт	4
30	J901616	Болт	2
31	J217085	Плоская шайба	4
32	Y410024	Втулка	6
33	Y410023	Палец	6
34	A810025	Уплотнительное кольцо	6
35	M641619	Корончатая гайка	4
36	A764032	Шплинт	4
38	J901465	Болт	10
39	J950014	Гайка	10
40	A590914	Пружинная шайба	10
43	M643033	Корончатая гайка	2
44	Y301386	Палец	2
45	A590130	Плоская шайба	2
46	J950016	Гайка	12
47	A590916	Пружинная шайба	8
48	J950024	Гайка	8
49	A590924	Пружинная шайба	8
50	J901050	Болт	8
51	J950010	Гайка	12
52	A590910	Пружинная шайба	12
53	J901240	Болт	6
54	A590912	Пружинная шайба	11
55	Y409192	Шпонка	2
57	Y411227	Пружина леаф	2
59	Y971651	Комплете защёлка	1
60	Y970908	Комплете палец	4
61	Y970973	Палец	2
62	Y409198	Пулл шток	2
63	Y409199	Трубка	2
65	4196305	Стопорный палец	4
66	A766063	Шплинт	2
68	A590116	Плоская шайба	2
69	Y411706	Кольцо	8
70	Y410507	Инструмент короб	1
71	J901030	Болт	4
72	A590110	Плоская шайба	8
73	Y971652	Мост защёлка	1
75	4080985	Стопорный палец	2
77	M503024	Гайка	1
83	Y409205	Подшипник. спх.рол.	4
84	991720	Стопорное кольцо	8
85	J241240	Болт	4
86	J952012	Гайка	4
89	Y801709	Подшипник	2
90	J75481	Пресс-маслёнка	19
92	Y413799	Винт	4
93	J952024	Гайка	8
94	A763032	Шплинт	4
95	J222024	Шайба	8
96	94-2816	Резиновая втулка	3
100	Y801708	Бумпер	1
101	J271230	Болт с шайбой	8
101A	J901230	Болт	1
101B	J222012	Шайба	1
102	A590112	Плоская шайба	7
103	J901250	Болт	1
104	Y410787	Проставка	6
105	Y410788	Проставка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
