Топливный трубка (MX) — HITACHI AR2000

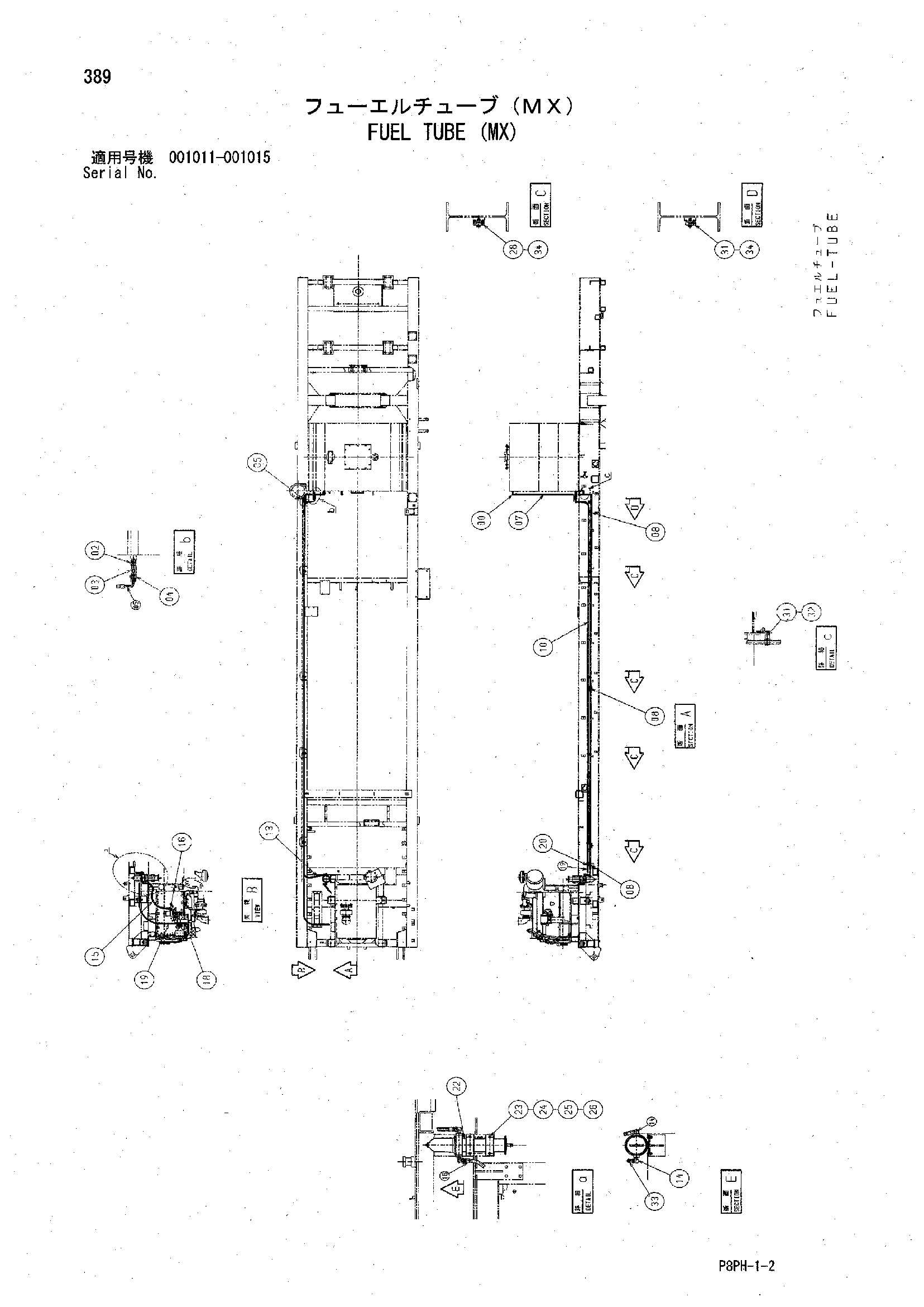

Заводская схема «Топливный трубка (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y409272 | Угловой штуцер | 1 |
| 02 | 94-1704 | Адаптер | 1 |
| 03 | 94-4029 | Кран | 1 |
| 04 | 4317015 | Адаптер | 1 |
| 05 | Y410103 | Шланг | 1 |
| 07 | Y971018 | Трубка | 1 |
| 08 | 88-2005 | Унион | 5 |
| 10 | Y971019 | Трубка | 4 |
| 13 | Y410102 | Шланг | 1 |
| 14 | 4154658 | Угловой штуцер | 2 |
| 15 | Y410101 | Шланг | 1 |
| 16 | 4353073 | Угловой штуцер | 1 |
| 18 | 4278240 | Угловой штуцер | 1 |
| 19 | Y410100 | Шланг | 1 |
| 20 | 88-0231 | Унион | 1 |
| 22 | Y409588 | Топливный фильтр | 1 |
| 23 | J900825 | Болт | 4 |
| 24 | A590908 | Пружинная шайба | 4 |
| 25 | A590108 | Плоская шайба | 4 |
| 26 | J950008 | Гайка | 4 |
| 28 | 4189858 | Хомут трубки | 4 |
| 31 | 4190125 | Хомут трубки | 1 |
| 32 | J021050 | Болт с шайбой | 1 |
| 33 | 88-XXXX | Угловой штуцер | 1 |
| 34 | J011250 | Болт с шайбой | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
