Клапан блок (VB8)(MX) — HITACHI AR2000

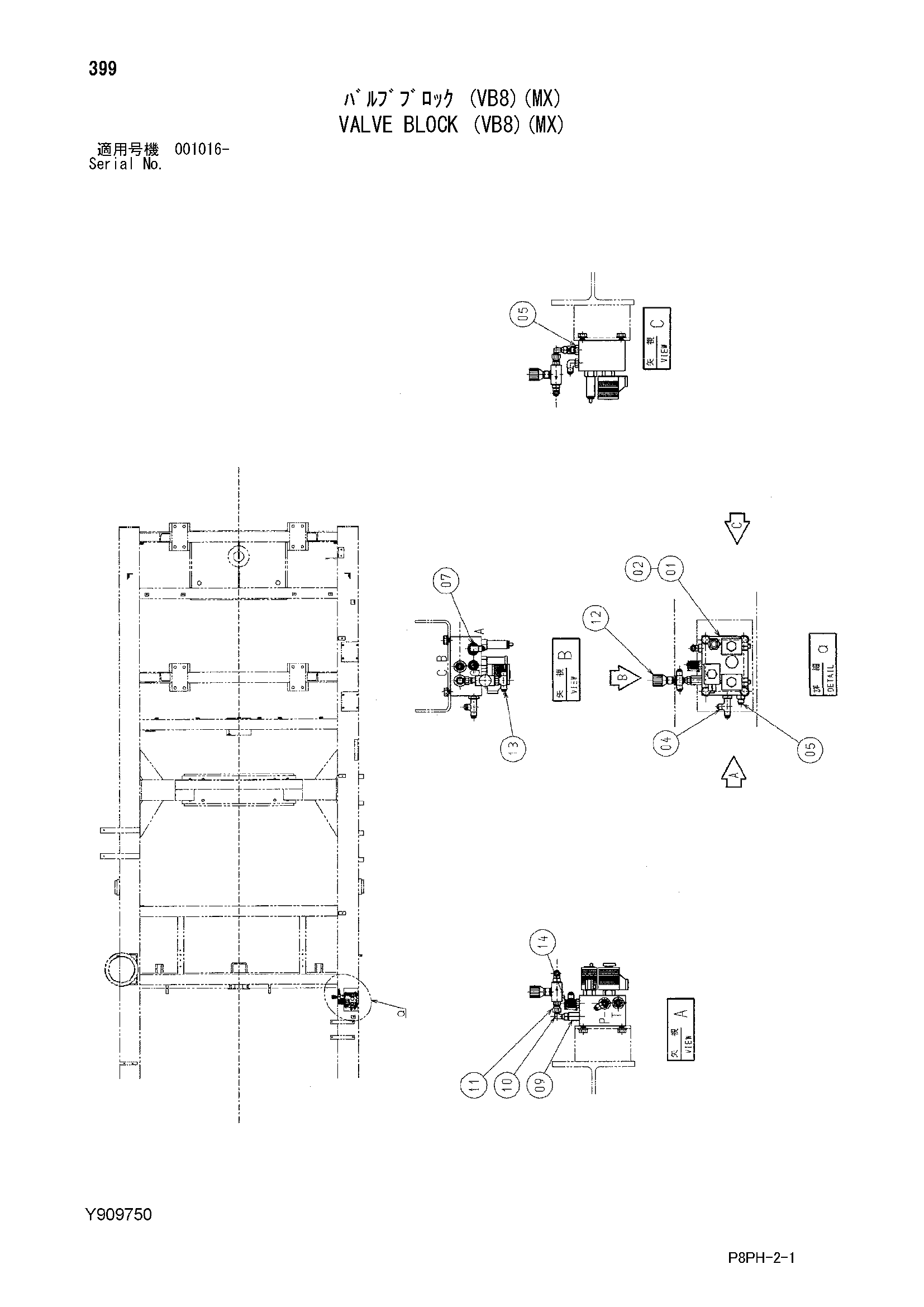

Заводская схема «Клапан блок (VB8)(MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y411301 | Клапан блок | 1 |
| 02 | J271025 | Болт с шайбой | 4 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 4278871 | Тройник | 1 |
| 04A | R26448R | Уплотнительное кольцо | 1 |
| 05 | 4278867 | Адаптер | 2 |
| 05A | R26448R | Уплотнительное кольцо | 1 |
| 07 | 4277654 | Угловой штуцер | 1 |
| 07A | R26448R | Уплотнительное кольцо | 1 |
| 09 | 4277647 | Адаптер | 1 |
| 09A | R26448R | Уплотнительное кольцо | 1 |
| 10 | 4346096 | Унион S | 1 |
| 11 | Y411671 | Адаптер | 1 |
| 12 | Y411187 | Клапан неедле | 1 |
| 13 | 4278872 | Тройник | 1 |
| 14 | Y412545 | Адаптер указатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
