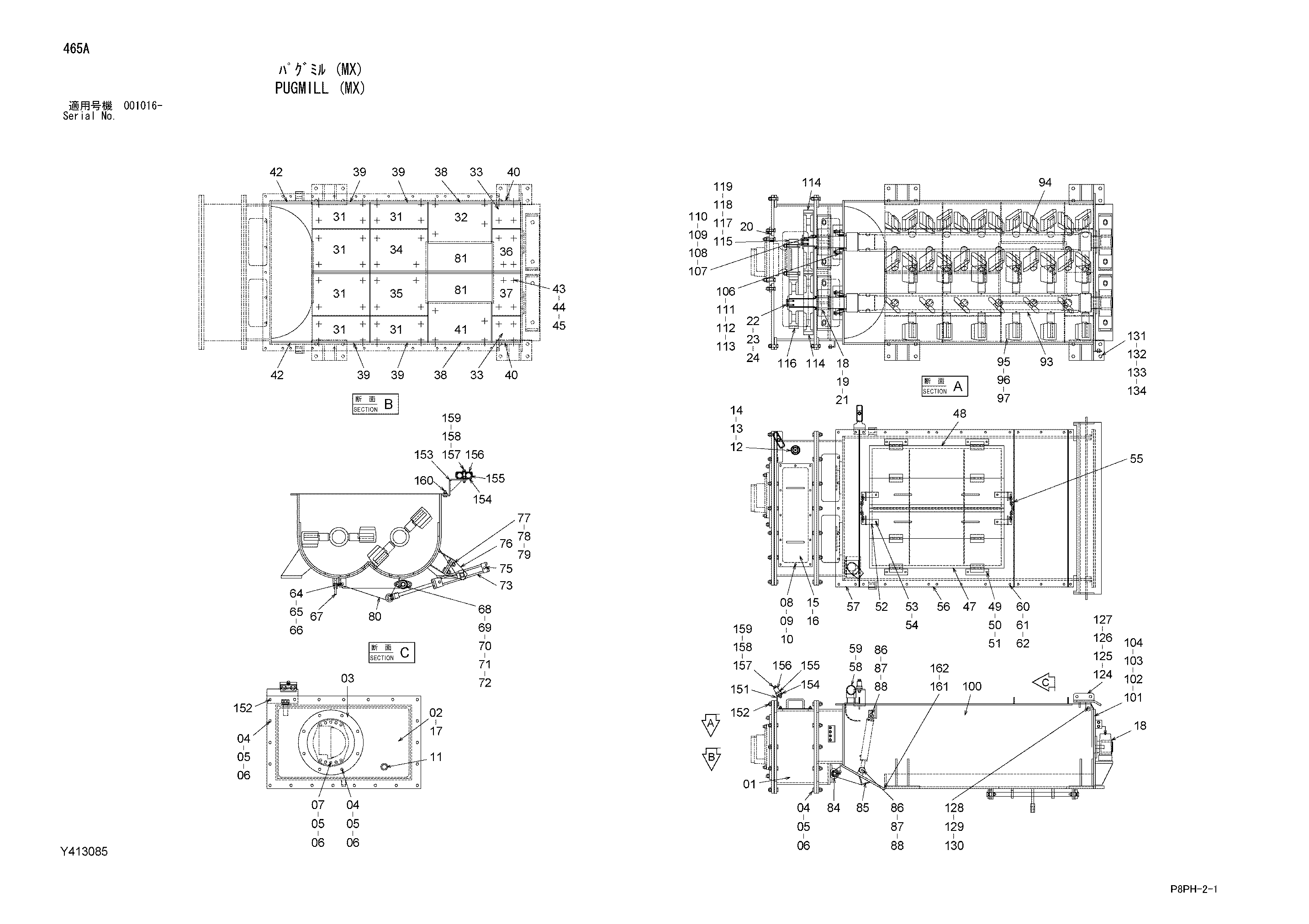

Пугмилл (MX) — HITACHI AR2000

Заводская схема «Пугмилл (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
04	J901660	Болт	47
05	A590916	Пружинная шайба	59
06	J950016	Гайка	59
07	J951680	Болт	10
08	J901035	Болт	12
09	A590910	Пружинная шайба	12
10	J950010	Гайка	12
14	A590904	Пружинная шайба	4
23	J901240	Болт	4
24	A590912	Пружинная шайба	4
31	Y411643	Линер	6
32	Y411644	Линер	1
33	Y411645	Линер	2
34	Y411646	Линер	1
35	Y411647	Линер	1
36	Y411648	Линер	1
37	Y411649	Линер	1
38	Y411650	Линер	2
39	Y411651	Линер	4
40	Y411652	Линер	2
41	Y411653	Линер	1
43	Y411654	Болт флусх (M12X40)	86
44	A590912	Пружинная шайба	86
45	J950012	Гайка	86
49	J901240	Болт	8
50	A590912	Пружинная шайба	8
51	J950012	Гайка	8
53	J901030	Болт	4
54	J950010	Гайка	4
58	J702220	Угловой штуцер	1
59	J70720	Адаптер	1
60	J901230	Болт	31
61	A590912	Пружинная шайба	33
62	J950012	Гайка	33
65	A590116	Плоская шайба	2
66	4022701	Стопорный палец	2
67	4083751	Болт проушина	1
69	J901250	Болт	4
70	A590912	Пружинная шайба	4
71	A590112	Плоская шайба	4
72	J950012	Гайка	4
73	Y415597	Гидроцилиндр	1
73A	Y413128	Комплект уплотнений	1
75	4182732	Адаптер	2
77	J921650	Болт	2
78	A590916	Пружинная шайба	2
79	J950016	Гайка	2
81	Y415598	Линер	2
87	A590112	Плоская шайба	8
88	A763025	Шплинт	8
95	Y411655	Паддле	48
96	Y411656	Болт (M20X65, 10.9)	96
97	J950020	Гайка	96
102	J951650	Болт	10
103	A590916	Пружинная шайба	10
104	J950016	Гайка	10
109	J901040	Болт	8
110	J950010	Гайка	8
111	J901250	Болт	8
112	A590912	Пружинная шайба	8
113	J950012	Гайка	8
118	J257218	Пружинная шайба	6
119	J950018	Гайка	6
125	Y410419	Пластина	2
126	J901630	Болт	4
127	A590916	Пружинная шайба	4
129	A590120	Плоская шайба	4
130	A765028	Шплинт	4
131	J922070	Болт	16
132	A590120	Плоская шайба	32
133	A590920	Пружинная шайба	16
134	J950020	Гайка	16
151	Y971672	Кронштейн	1
152	J901665	Болт	2
153	Y971675	Кронштейн	1
154	Y411332	Пластина	2
155	3075326	Резиновая прокладка	2
156	8065749	Хомут	2
157	J901290	Болт	2
158	A590912	Пружинная шайба	2
159	A590112	Плоская шайба	2
160	J901240	Болт	2
161	Y413207	Угол	1
162	J901216	Болт	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
