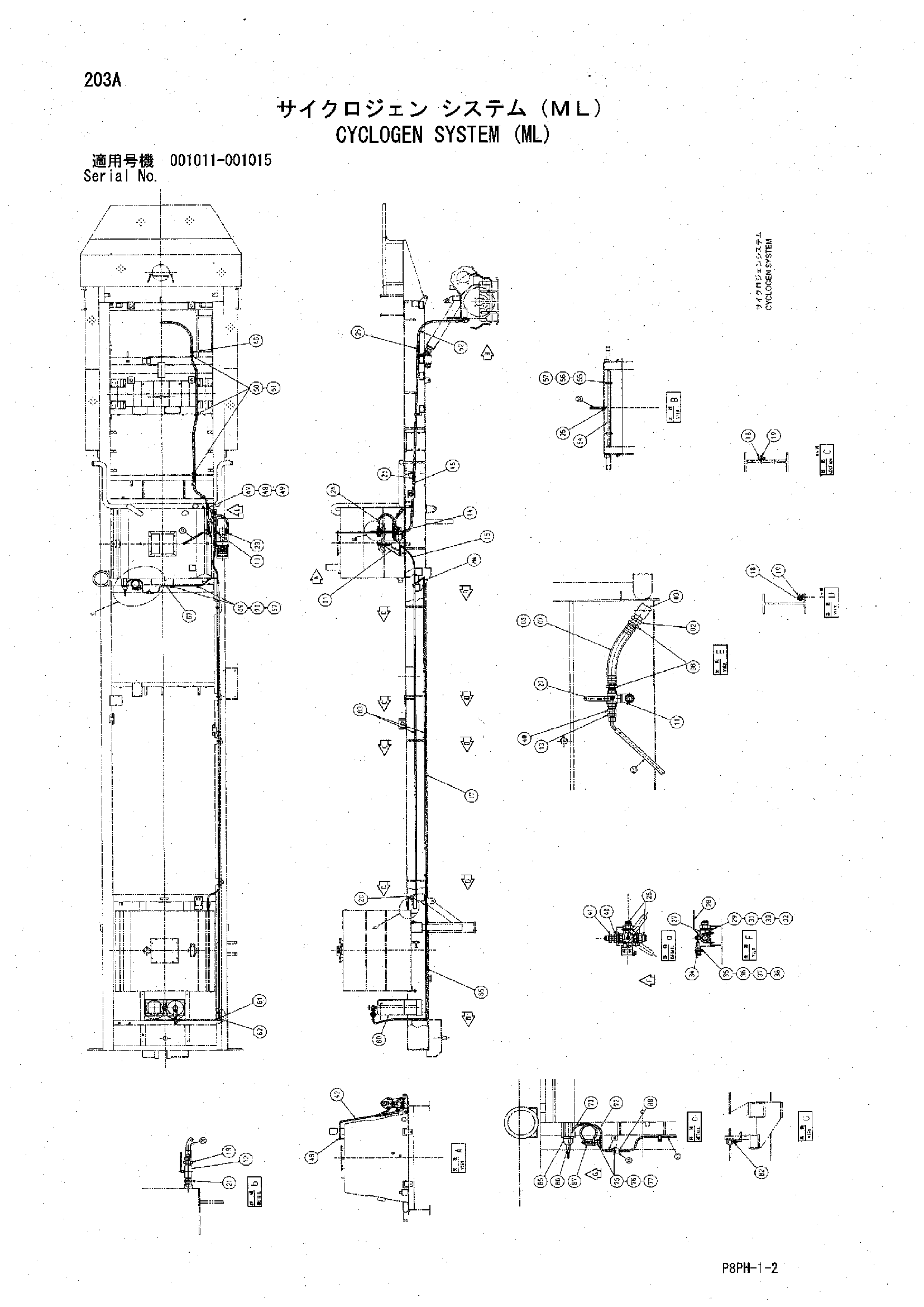

Кйклоген система (ML) — HITACHI AR2000

Заводская схема «Кйклоген система (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	94-1605	Переходник	1
03	94-0635	Угловой штуцер	1
06	Y971061	Штуцер шланг	2
07	Y410188	Резиновый шланг	1
08	4011675	Хомут шланга	4
10	Y410182	Адаптер	1
11	94-0650	Угловой штуцер	1
12	94-4029	Кран	1
13	4317015	Адаптер	2
14	94-0634	Угловой штуцер	1
15	Y410190	Шланг	1
17	Y970951	Трубка	4
18	4190125	Хомут трубки	9
20	Y409604	Шланг	1
21	94-1704	Адаптер	1
23	Y410183	Угловой штуцер	1
24	Y410191	Шланг	1
25	4221279	Адаптер	5
27	Y410185	Клапан	2
28	Y971058	Рычаг	1
29	Y410184	Хомут	3
30	A590905	Пружинная шайба	6
31	A590105	Плоская шайба	6
32	M500504	Гайка	6
34	Y410187	Маниатуре коннк	1
35	M430435	Винт	2
36	A590104	Плоская шайба	2
37	A590904	Пружинная шайба	2
38	M500403	Гайка	2
40	94-1604	Переходник	2
41	4221278	Адаптер	1
42	Y971062	Трубка	1
43	4156433	Угловой штуцер	1
45	Y410193	Шланг	1
46	Y801854	Трубка	1
47	4190264	Зажим	1
48	J901225	Болт	1
49	A590912	Пружинная шайба	1
50	4190127	Хомут трубки	3
51	J011270	Болт с шайбой	3
52	Y410194	Шланг	1
54	Y971056	Трубка	1
55	4053865	Хомут трубки	2
56	J901016	Болт	4
57	A590910	Пружинная шайба	6
60	Y410497	GAS пропане	1
61	4154653	Адаптер	1
62	94-0617	Угловой штуцер	1
65	Y970949	Трубка	1
67	Y410993	Шланг	1
69	4190274	Зажим	2
70	J901020	Болт	2
72	Y410196	Шланг	1
73	Y410197	Шланг	1
75	Y410181	Хомут	2
76	A590908	Пружинная шайба	4
77	J950008	Гайка	4
83	88-2005	Унион	5
84	88-0231	Унион	1
85	Y412659	Клапан гас-контрол	1
86	88-XXXX	Разъём	2
87	Y411232	GAS бурнер	1
88	88-XXXX	Разъём	1
89	J011045	Болт с шайбой	9

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
