Шнек конвейер (3/3)(MX) — HITACHI AR2000

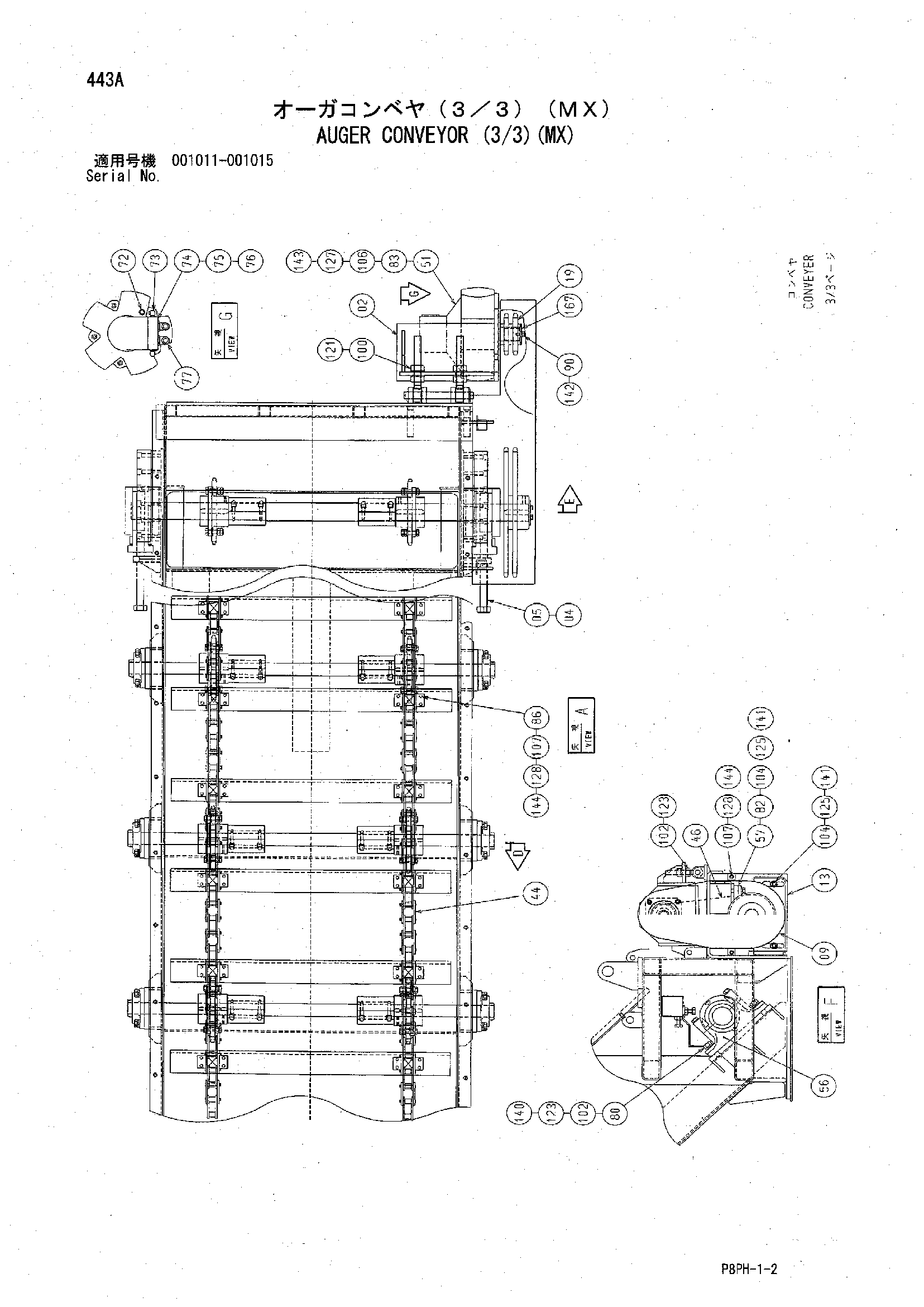

Заводская схема «Шнек конвейер (3/3)(MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | J950030 | Гайка | 2 |
| 51 | 88-0134 | Гидромотор | 1 |
| 72 | 88-XXXX | Разъём | 1 |
| 73 | 88-XXXX | Тест порт | 2 |
| 74 | Y301562 | Фланец | 1 |
| 75 | A811045 | Уплотнительное кольцо | 1 |
| 76 | J781040 | Болт с внутренним шестигранником | 4 |
| 77 | 88-2122 | Угловой штуцер | 2 |
| 82 | J901665 | Болт | 4 |
| 83 | J901255 | Болт | 3 |
| 86 | J901035 | Болт | 50 |
| 90 | J901420 | Болт | 1 |
| 100 | J950030 | Гайка | 4 |
| 102 | J950020 | Гайка | 6 |
| 104 | J950016 | Гайка | 6 |
| 106 | J950012 | Гайка | 4 |
| 107 | J950010 | Гайка | 100 |
| 121 | A590130 | Плоская шайба | 4 |
| 123 | A590120 | Плоская шайба | 16 |
| 125 | A590116 | Плоская шайба | 4 |
| 127 | A590112 | Плоская шайба | 4 |
| 128 | A590110 | Плоская шайба | 146 |
| 140 | A590920 | Пружинная шайба | 16 |
| 141 | A590916 | Пружинная шайба | 4 |
| 142 | A590914 | Пружинная шайба | 1 |
| 143 | A590912 | Пружинная шайба | 4 |
| 144 | A590910 | Пружинная шайба | 100 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
