Насос (PH) — HITACHI AR2000

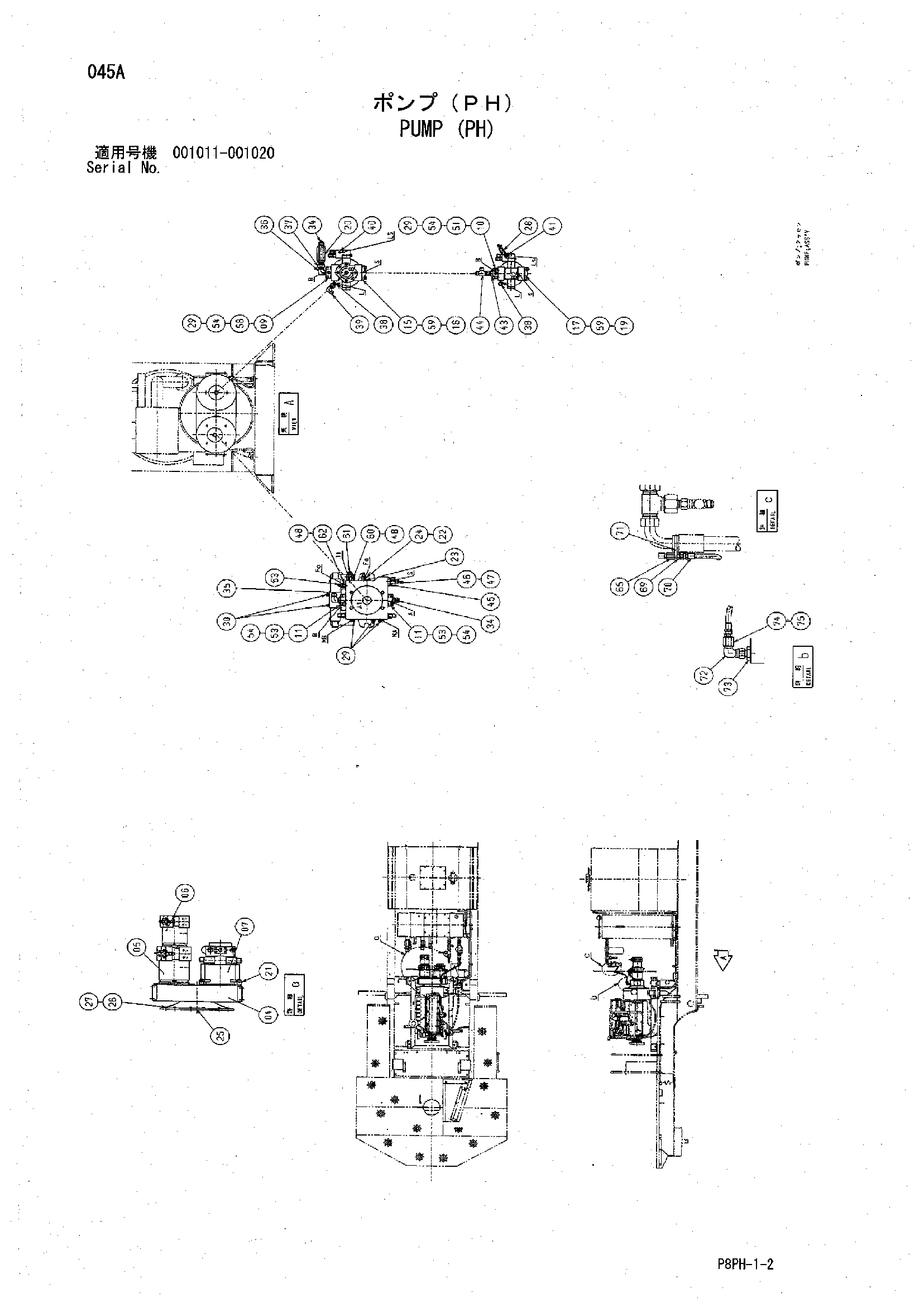

Заводская схема «Насос (PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
04	88-0111	Насос корпус	1
05	88-0024	Насос вентилятор	1
06	88-0059	Насос функутион	1
07	88-0104	Насос привод	1
09	Y301348	Фланец	1
10	Y301343	Фланец	1
11	Y301342	Фланец	2
15	4510174	Разъёмный фланец	2
16	4510170	Уплотнительное кольцо	1
17	Z965946	Разъёмный фланец	2
19	4510169	Уплотнительное кольцо	1
20	88-0290	Обратный клапан	1
21	J219086	Пружинная шайба	4
22	88-XXXX	Гайка	1
23	88-XXXX	Разъём	1
24	88-XXXX	Переходник	1
25	J219083	Пружинная шайба	8
26	Y409398	Болт	12
27	J219083	Пружинная шайба	12
28	88-0058	Обратный клапан	1
29	88-0061	Разъём управление	5
30	88-0320	Разъём управление	2
34	88-2126	Разъём	2
35	88-2103	Угловой штуцер	1
36	88-2103	Угловой штуцер	1
37	88-2127	Разъём	1
38	88-2105	Разъём	2
39	88-2109	Угловой штуцер	2
40	88-2064	Разъём	1
41	88-2063	Разъём	1
43	88-2107	Разъём	1
44	88-2130	Тройник	1
45	88-XXXX	Разъём	1
46	88-2089	Переходник	1
47	88-2004	Гайка	1
48	U12547U	Уплотнительное кольцо	2
51	Z455854	Болт с внутренним шестигранником	4
53	J781235	Болт с внутренним шестигранником	8
54	A811035	Уплотнительное кольцо	4
58	Y409659	Болт с внутренним шестигранником	4
59	Y409660	Болт с внутренним шестигранником	8
60	Y410331	Разъём	1
61	A852166	Адаптер	1
62	Y410332	Разъём	1
63	A852144	Адаптер	1
65	94-0675	Разъём S	1
69	4215648	Адаптер	1
70	Y411311	Шланг	1
71	4055312	Ленточный зажим	1
72	88-2109	Угловой штуцер	1
73	88-2047	Разъём	1
74	88-2004	Гайка	1
75	88-2116	Переходник	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
