Задний гриндер (ML) — HITACHI AR2000

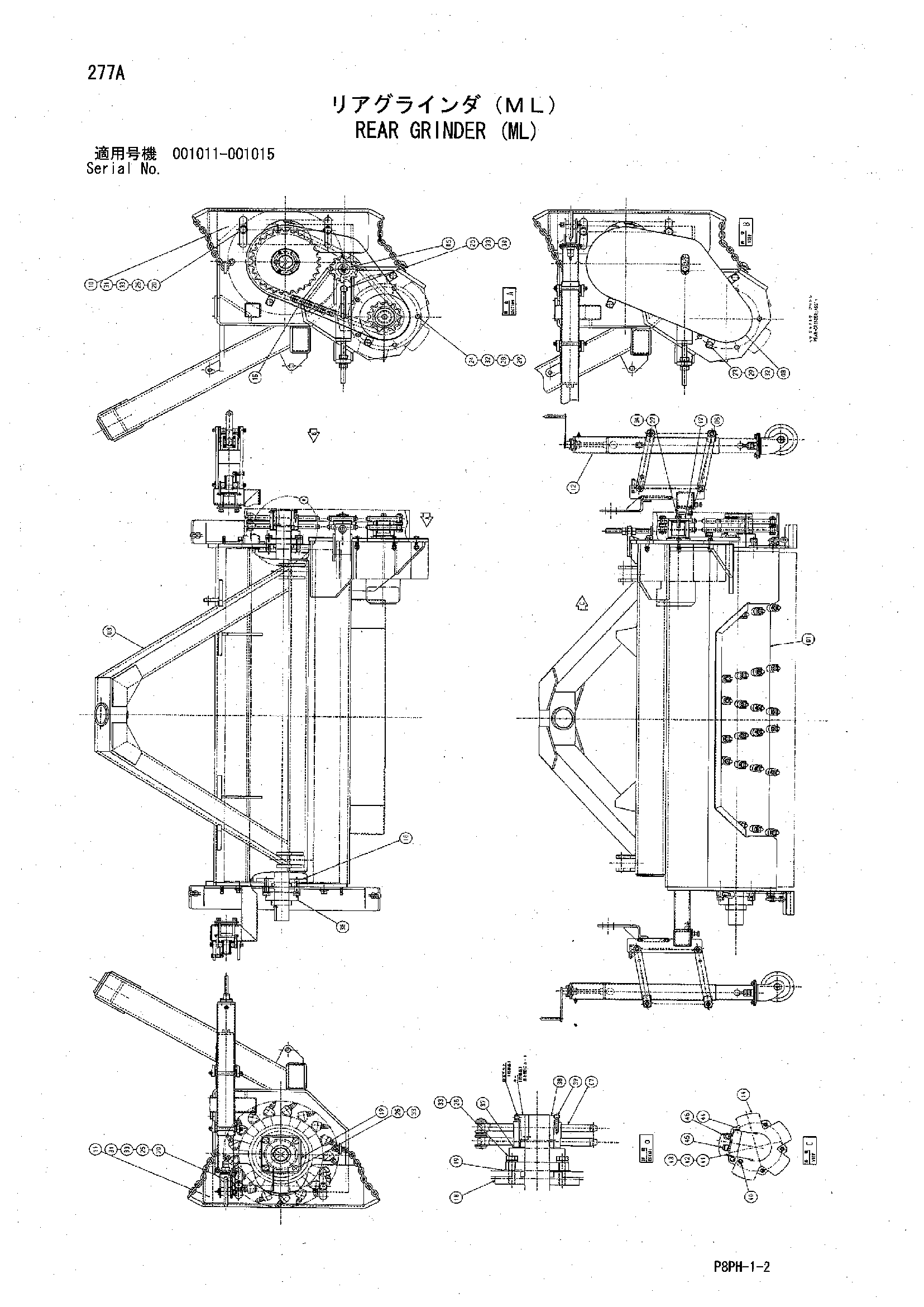

Заводская схема «Задний гриндер (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y600373 | Задний миллер | 1 |
| 03 | Y500233 | Задний рама CPL | 1 |
| 06 | Y970987 | Звёздочка | 1 |
| 07 | Y970988 | Звёздочка | 1 |
| 08 | Y700775 | Щиток правый | 1 |
| 10 | Y801704 | Пластина R | 1 |
| 11 | Y801739 | Пластина L | 1 |
| 14 | 88-0121 | Гидромотор | 1 |
| 16 | Y408453 | Цепь каток | 1 |
| 17 | Y409622 | Ролик | 1 |
| 18 | Y409623 | Прокладка корпус | 2 |
| 19 | Y409624 | Бееринг ограничитель | 2 |
| 20 | Y409625 | Проставка шайба | 4 |
| 23 | J901225 | Болт | 3 |
| 24 | J901265 | Болт | 5 |
| 25 | J922045 | Болт | 5 |
| 26 | J922080 | Болт | 8 |
| 27 | J901650 | Болт | 1 |
| 28 | J950012 | Гайка | 5 |
| 29 | A590112 | Плоская шайба | 13 |
| 30 | A590120 | Плоская шайба | 1 |
| 31 | A590124 | Плоская шайба | 4 |
| 32 | A590912 | Пружинная шайба | 8 |
| 33 | A590920 | Пружинная шайба | 13 |
| 34 | A590916 | Пружинная шайба | 1 |
| 36 | 88-0165 | Подшипник | 1 |
| 37 | 88-0166 | Подшипник | 1 |
| 39 | 4047038 | Болт с внутренним шестигранником | 3 |
| 40 | 88-XXXX | Разъём | 1 |
| 41 | Y301567 | Фланец | 1 |
| 42 | A811045 | Уплотнительное кольцо | 2 |
| 43 | J781040 | Болт с внутренним шестигранником | 6 |
| 44 | 88-XXXX | Тест порт | 2 |
| 45 | 88-2123 | Разъём | 1 |
| 46 | 88-2122 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
