Топливный трубка (ML) — HITACHI AR2000

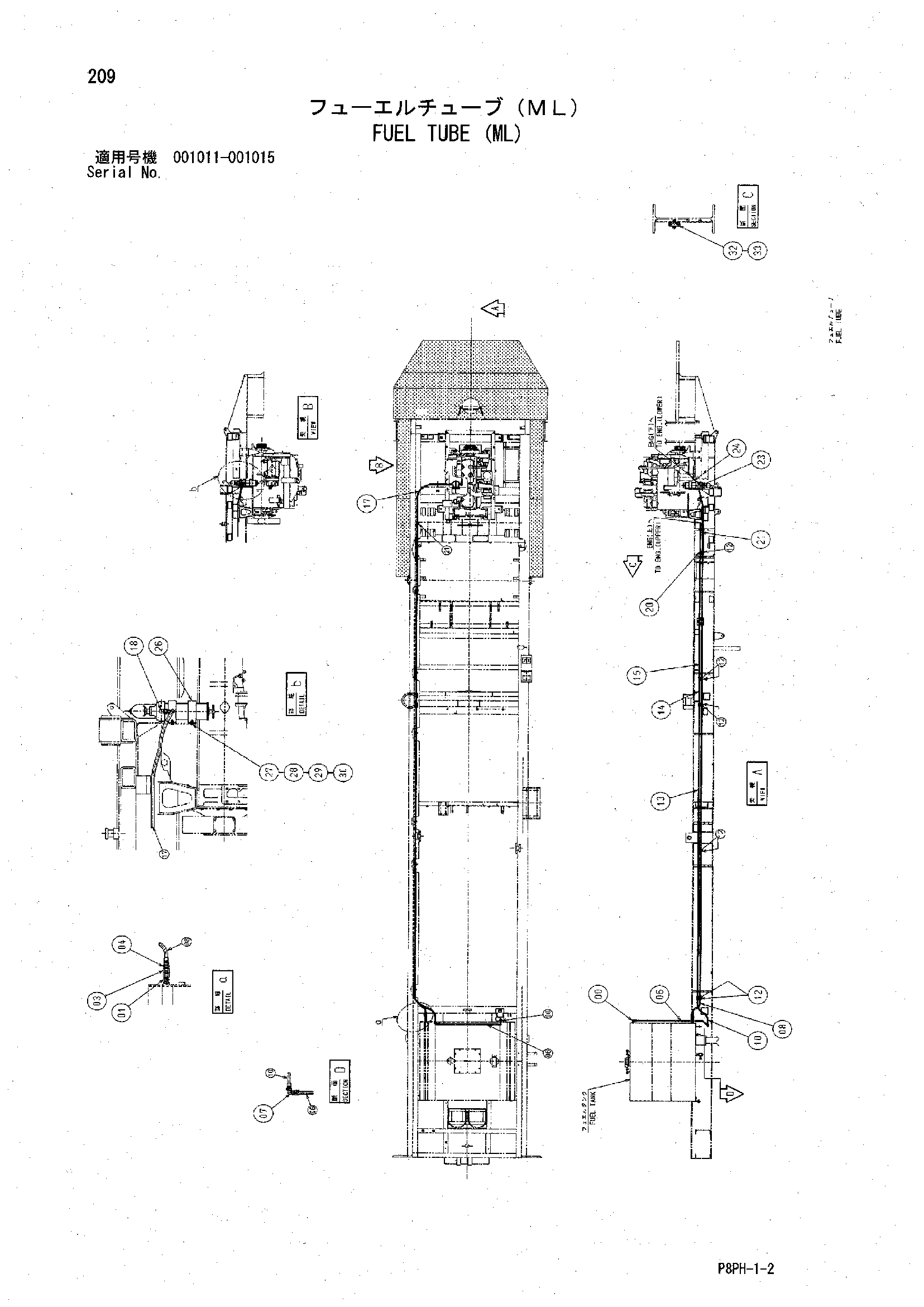

Заводская схема «Топливный трубка (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y409272 | Угловой штуцер | 1 |
| 01 | 94-1704 | Адаптер | 1 |
| 03 | 94-4029 | Кран | 1 |
| 04 | 4317015 | Адаптер | 1 |
| 06 | Y970950 | Трубка | 1 |
| 07 | 88-2088 | Угловой штуцер | 1 |
| 08 | Y409605 | Шланг | 1 |
| 10 | Y409604 | Шланг | 1 |
| 12 | 88-2005 | Унион | 9 |
| 13 | Y970951 | Трубка | 4 |
| 14 | Y409606 | Шланг | 2 |
| 15 | Y970949 | Трубка | 2 |
| 17 | Y409603 | Шланг | 1 |
| 18 | 4154658 | Угловой штуцер | 1 |
| 20 | 88-0231 | Унион | 1 |
| 21 | Y409601 | Шланг | 1 |
| 23 | 4207744 | Угловой штуцер | 1 |
| 24 | Y409602 | Шланг | 1 |
| 26 | Y409588 | Топливный фильтр | 1 |
| 27 | J900825 | Болт | 4 |
| 28 | A590908 | Пружинная шайба | 4 |
| 29 | A590108 | Плоская шайба | 4 |
| 30 | J950008 | Гайка | 4 |
| 32 | 4189858 | Хомут трубки | 7 |
| 33 | J011245 | Болт с шайбой | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
