Гидробак детали (ML) — HITACHI AR2000

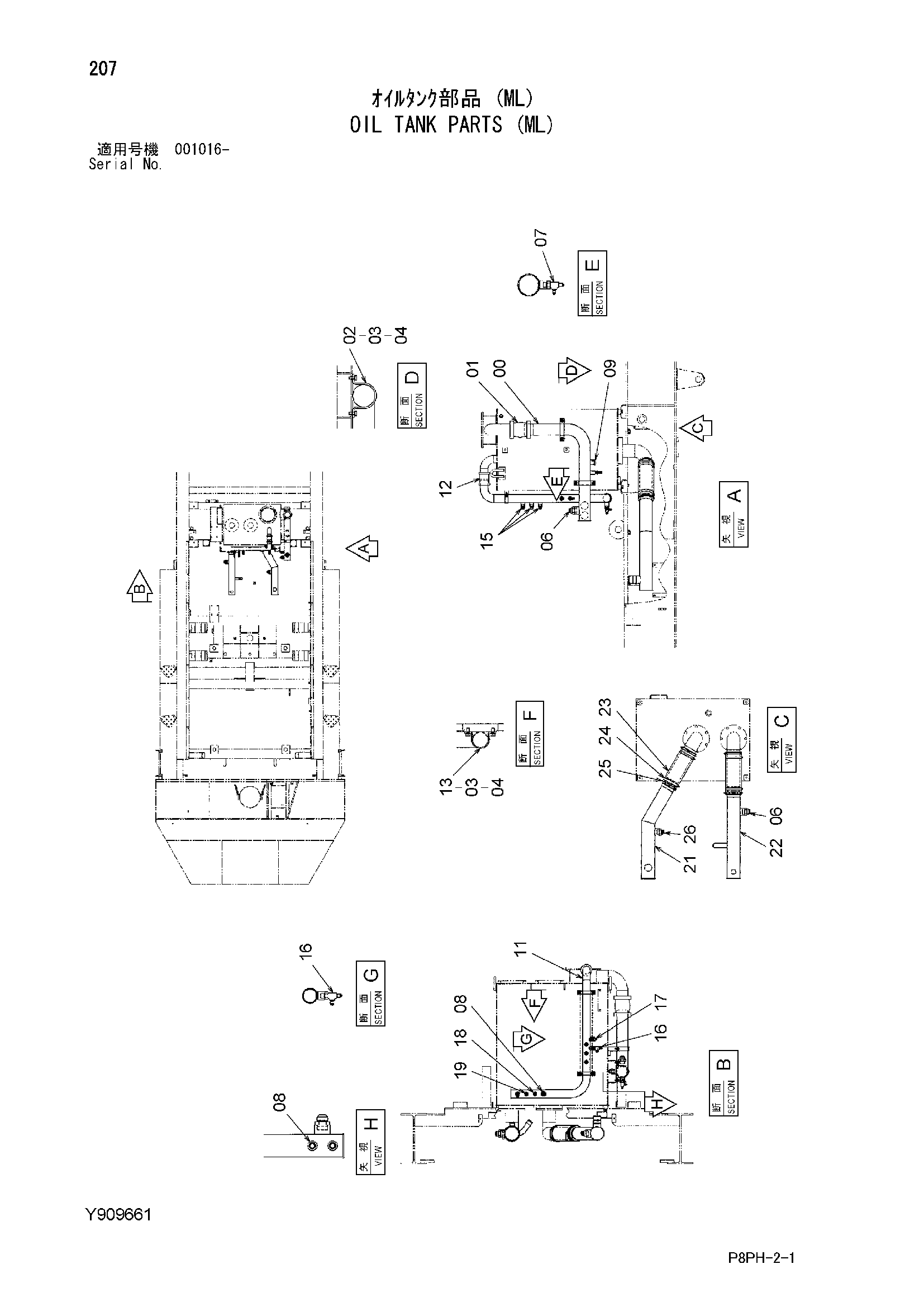

Заводская схема «Гидробак детали (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y802194 | Обратная трубка | 1 |
| 01 | 4071214 | Муфта | 1 |
| 02 | 4000910 | Хомут трубки | 2 |
| 03 | J901020 | Болт | 8 |
| 04 | A590910 | Пружинная шайба | 8 |
| 06 | 4250083 | Адаптер | 2 |
| 06A | 970860 | Уплотнительное кольцо | 1 |
| 07 | 4217345 | Тройник | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A852166 | Адаптер | 3 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | A885006 | Пробка | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | Y802195 | Трубка дренажный | 1 |
| 12 | 4067833 | Муфта | 1 |
| 13 | 4053865 | Хомут трубки | 2 |
| 15 | 4207916 | Адаптер | 3 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4222016 | Тройник | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | A852143 | Адаптер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4288001 | Адаптер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4296066 | Тройник | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | Y802164 | Всасывающая трубка | 1 |
| 22 | Y802149 | Всасывающая трубка | 1 |
| 23 | 4307669 | Резиновый шланг | 2 |
| 24 | 4282488 | Хомут шланга | 4 |
| 25 | 4512716 | Хомут шланга | 4 |
| 26 | 4314094 | Адаптер | 1 |
| 26A | 970860 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
