Двигатель (MX) — HITACHI AR2000

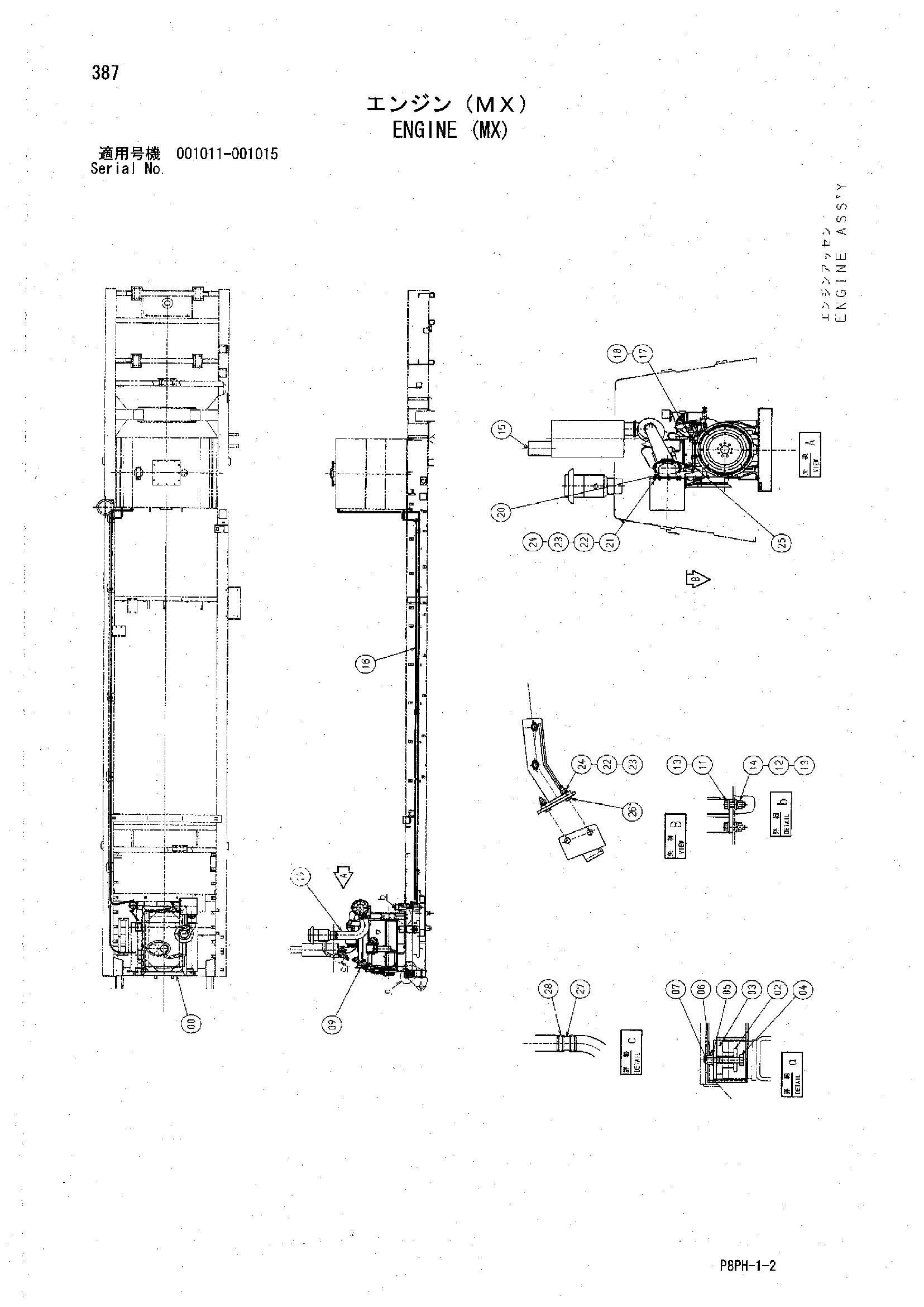

Заводская схема «Двигатель (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y700808 | Двигатель рама | 1 |
| 02 | Y408956 | Пластина | 4 |
| 03 | 88-0700 | Резиновая прокладка | 4 |
| 04 | Y409271 | Болт | 4 |
| 05 | J222018 | Шайба | 4 |
| 06 | M641821 | Корончатая гайка | 4 |
| 07 | A764036 | Шплинт | 4 |
| 09 | 88-0030 | Двигатель | 1 |
| 11 | J921655 | Болт | 6 |
| 12 | A590916 | Пружинная шайба | 6 |
| 13 | J222016 | Шайба | 12 |
| 14 | J950016 | Гайка | 6 |
| 15 | Y412548 | Колпачок | 1 |
| 17 | Y411106 | Проставка | 2 |
| 18 | J222010 | Шайба | 2 |
| 19 | Y410344 | Воздушный шланг | 1 |
| 20 | Y801898 | Фланец трубка | 1 |
| 21 | J901030 | Болт | 8 |
| 22 | A590110 | Плоская шайба | 10 |
| 23 | A590910 | Пружинная шайба | 10 |
| 24 | J950010 | Гайка | 10 |
| 25 | Y801899 | Кронштейн | 1 |
| 26 | J901045 | Болт | 2 |
| 27 | Y410595 | Трубка | 1 |
| 28 | 4504198 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
