Двигатель корпус (PH) — HITACHI AR2000

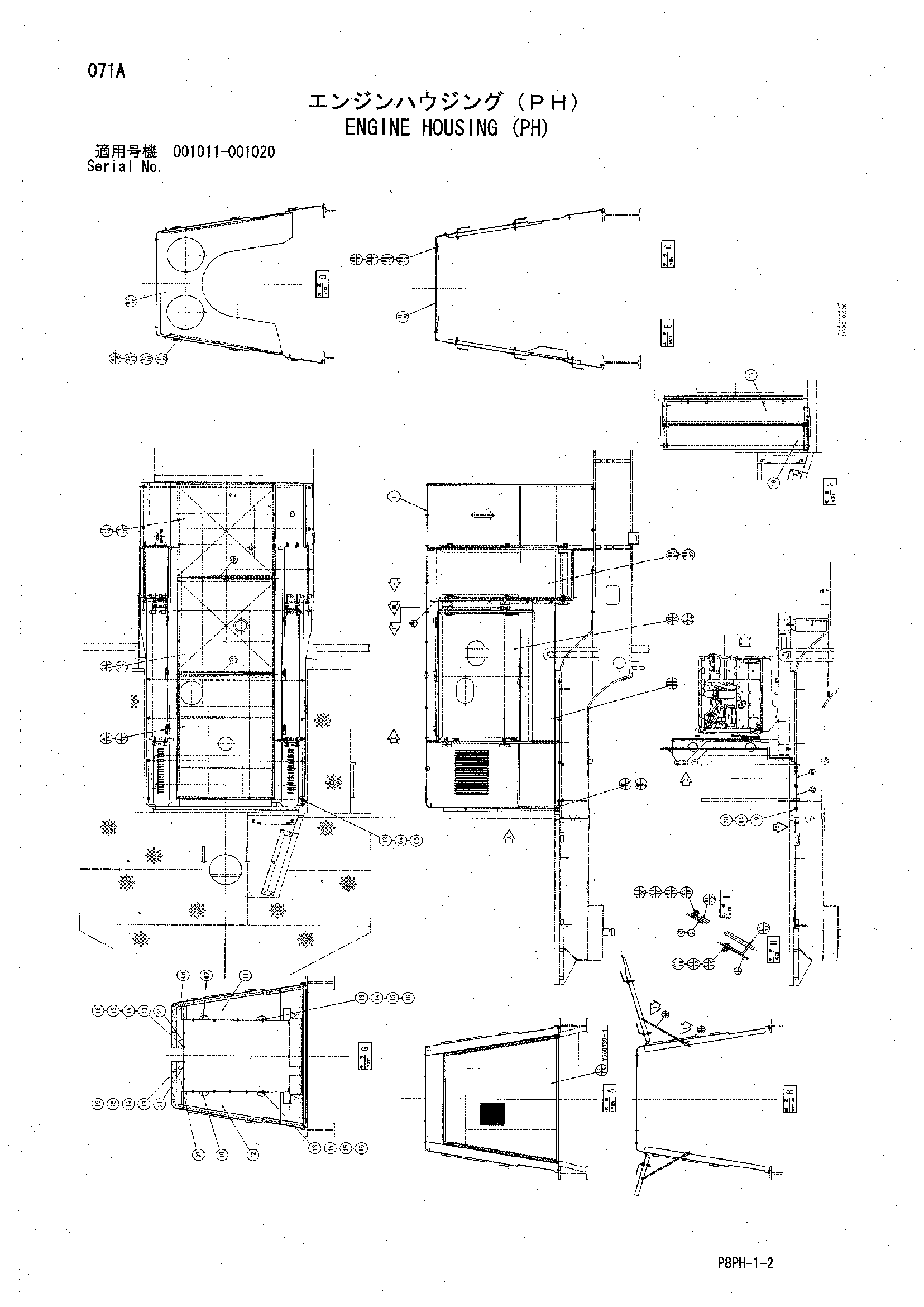

Заводская схема «Двигатель корпус (PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y409481 | Двигатель корпус | 1 |
| 0101 | Y500226 | Велдед корпус | 1 |
| 0102 | Y801679 | Левый дверь | 1 |
| 0103 | Y801680 | Правый дверь | 1 |
| 0104 | Y801681 | Левая крышка | 1 |
| 0105 | Y700739 | Крышка | 1 |
| 0106 | Y700734 | Рооф | 1 |
| 0107 | Y700735 | Рооф | 1 |
| 0108 | Y700736 | Рооф | 1 |
| 0109 | Y801683 | Балка | 2 |
| 0110 | Y301357 | Партитион | 1 |
| 0111 | Y801682 | Правая крышка | 1 |
| 0112 | Y970890 | Супорт | 2 |
| 0113 | Y970923 | Кронштейн | 2 |
| 0114 | M470820 | Винт | 4 |
| 0115 | J020825 | Болт с шайбой | 8 |
| 0116 | M500807 | Гайка | 16 |
| 0117 | A590108 | Плоская шайба | 24 |
| 0118 | A590908 | Пружинная шайба | 16 |
| 0119 | J020820 | Болт с шайбой | 32 |
| 0120 | A590110 | Плоская шайба | 2 |
| 0121 | J217083 | Шайба | 8 |
| 0122 | J900820 | Болт | 8 |
| 03 | J921030 | Болт | 16 |
| 04 | A590910 | Пружинная шайба | 22 |
| 05 | J217083 | Шайба | 16 |
| 07 | Y971079 | Крышка | 1 |
| 08 | Y971080 | Крышка | 1 |
| 09 | Y410325 | Проставка | 1 |
| 10 | Y410326 | Проставка | 1 |
| 11 | Y801864 | Крышка | 1 |
| 12 | Y801865 | Крышка | 1 |
| 13 | J900820 | Болт | 13 |
| 14 | A590908 | Пружинная шайба | 13 |
| 15 | A590108 | Плоская шайба | 26 |
| 16 | M500807 | Гайка | 13 |
| 17 | Y971077 | Крышка | 1 |
| 18 | Y410321 | Крышка | 1 |
| 19 | J901020 | Болт | 6 |
| 20 | A590110 | Плоская шайба | 6 |
| 21 | Y410552 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
