Топливный бак (MX) — HITACHI AR2000

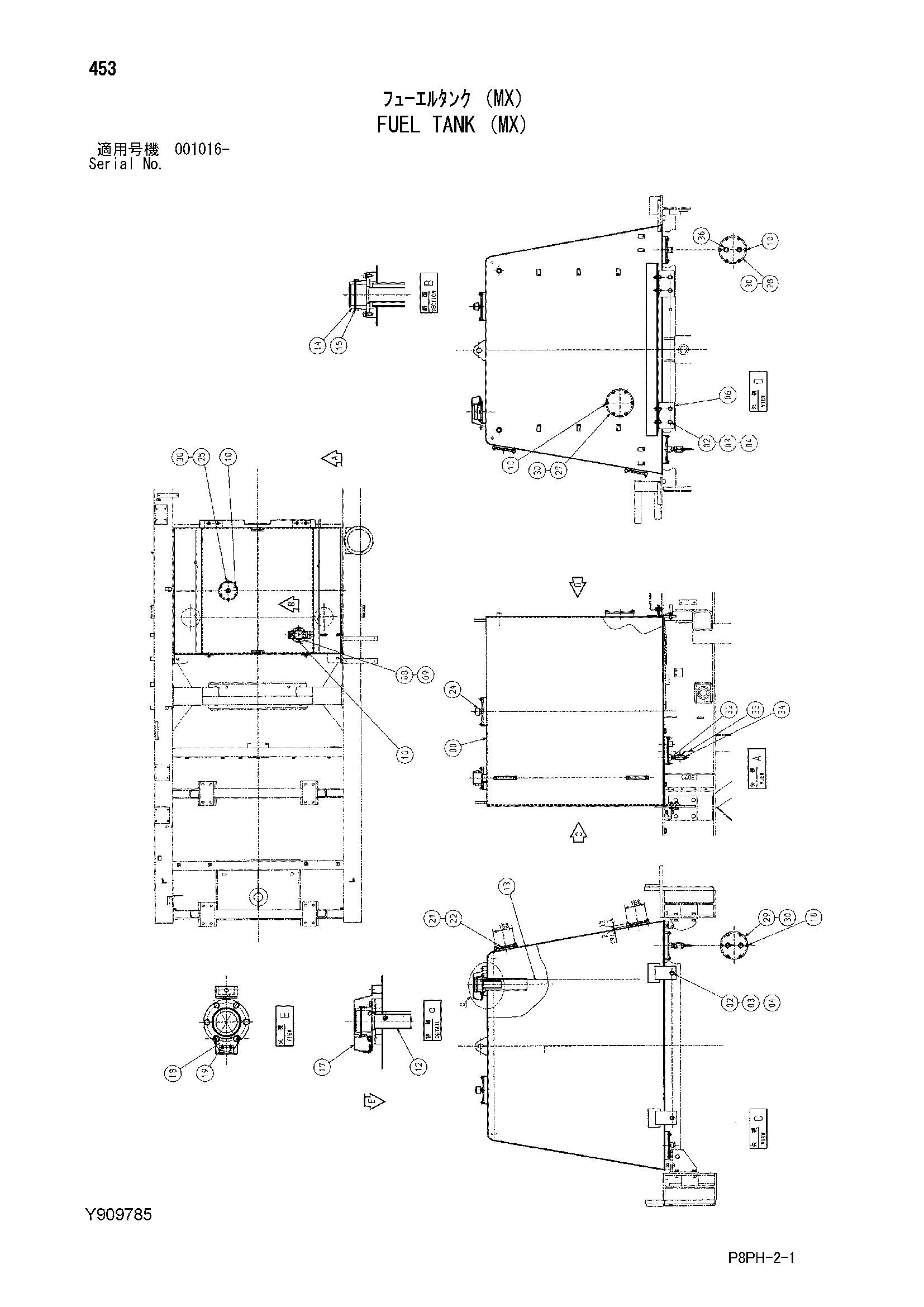

Заводская схема «Топливный бак (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y600474 | Топливный бак | 1 |
| 02 | J901640 | Болт | 10 |
| 03 | A590116 | Плоская шайба | 10 |
| 04 | A590916 | Пружинная шайба | 10 |
| 06 | Y971358 | Кронштейн | 2 |
| 08 | Y801658 | Фланец | 1 |
| 09 | A810115 | Уплотнительное кольцо | 1 |
| 10 | J271025 | Болт с шайбой | 30 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4121496 | Фильтр | 1 |
| 13 | Y200355 | Указатель уровня | 1 |
| 14 | 3502384 | Колпачок | 1 |
| 15 | 4031285 | Манжета резиновый | 1 |
| 17 | Y801803 | Крышка | 1 |
| 18 | Y409914 | Кронштейн | 1 |
| 19 | M430610 | Винт | 2 |
| 21 | 449558 | Уплотнительная шайба | 8 |
| 22 | 8033923 | Указатель уровня | 2 |
| 24 | 4351039 | Бретхер воздушный | 1 |
| 25 | 4056216 | Крышка | 1 |
| 27 | 4346695 | Крышка | 1 |
| 28 | Y802025 | Фланец | 1 |
| 29 | Y802148 | Фланец | 1 |
| 30 | A810165 | Уплотнительное кольцо | 4 |
| 32 | 94-1704 | Адаптер | 1 |
| 33 | 94-4029 | Кран | 1 |
| 34 | 94-2025 | Пробка | 1 |
| 36 | A885006 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
