Каталог запчастей HITACHI
Бурнер трубопроводы (PH) — HITACHI AR2000

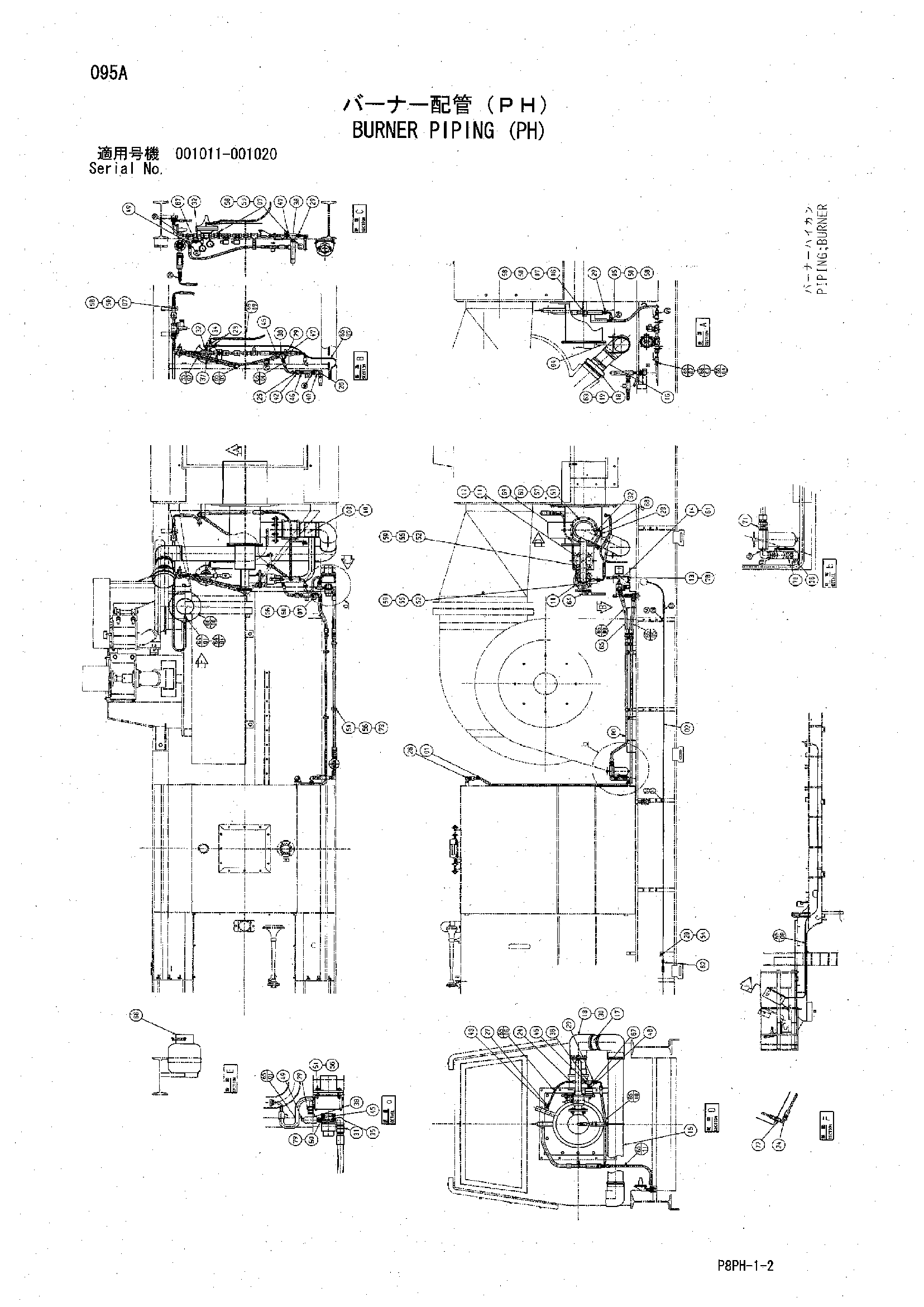

Заводская схема «Бурнер трубопроводы (PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y801779 | Трубка | 1 |
| 01 | Y801780 | Трубка | 1 |
| 02 | Y409805 | Трубка | 1 |
| 03 | Y700816 | Трубка линия | 1 |
| 04 | Y801760 | Подвес | 1 |
| 05 | Y409680 | U-образный болт | 1 |
| 06 | Y301446 | Кронштейн | 1 |
| 07 | Y409679 | U-образный болт | 6 |
| 10 | Y301451 | Шайба | 1 |
| 11 | Y409681 | Шайба | 2 |
| 12 | Y409688 | Пробка | 1 |
| 13 | Y301455 | Щиток | 1 |
| 14 | Y410688 | Муфта | 1 |
| 15 | Y409687 | Трубка | 1 |
| 16 | Y409686 | Трубка | 1 |
| 17 | Y409685 | Трубка | 1 |
| 18 | 4420354 | Хомут шланга | 7 |
| 19 | 4221275 | Хомут шланга | 1 |
| 20 | 4000853 | Зажим трубка | 3 |
| 21 | 4053593 | Хомут трубки | 2 |
| 22 | 4137297 | Седло винта | 2 |
| 23 | 4154651 | Адаптер | 3 |
| 24 | 4154656 | Угловой штуцер | 2 |
| 25 | 4154658 | Угловой штуцер | 1 |
| 26 | 4156433 | Угловой штуцер | 2 |
| 27 | 4215649 | Адаптер | 1 |
| 29 | 4221287 | Адаптер | 10 |
| 30 | 4221469 | Резиновый шланг | 3 |
| 31 | 4345723 | Адаптер | 1 |
| 32 | 4351271 | Адаптер | 3 |
| 33 | 4363577 | Седло винта | 4 |
| 34 | 94-0630 | Угловой штуцер | 1 |
| 35 | 94-0632 | Угловой штуцер | 1 |
| 36 | 94-0633 | Угловой штуцер | 2 |
| 37 | 94-0660 | Тройник | 1 |
| 38 | 94-0662 | Тройник | 5 |
| 40 | 94-0678 | Разъём | 1 |
| 42 | 94-0688 | Переходник S | 1 |
| 43 | 94-1602 | Переходник | 1 |
| 45 | 94-1703 | Адаптер | 3 |
| 46 | 94-1704 | Адаптер | 2 |
| 47 | 94-1903 | Адаптер | 3 |
| 48 | 94-1701 | Адаптер | 1 |
| 49 | 94-2024 | Пробка | 2 |
| 50 | A590908 | Пружинная шайба | 18 |
| 51 | A590910 | Пружинная шайба | 6 |
| 52 | J257218 | Пружинная шайба | 8 |
| 53 | A590912 | Пружинная шайба | 8 |
| 54 | J900612 | Болт | 3 |
| 55 | J931845 | Болт | 8 |
| 56 | J901045 | Болт | 6 |
| 57 | J901245 | Болт | 8 |
| 58 | J950008 | Гайка | 14 |
| 59 | J950018 | Гайка | 8 |
| 60 | J950012 | Гайка | 8 |
| 61 | M450832 | Установочный винт | 4 |
| 62 | Y407662 | Адаптер | 2 |
| 63 | Y410198 | Резиновый шланг | 1 |
| 64 | Y410343 | Угловой штуцер | 1 |
| 65 | Y410341 | Шланг в сборе | 1 |
| 66 | Y410320 | GAS пропане | 1 |
| 67 | 94-1608 | Переходник | 2 |
| 68 | 94-0615 | Угловой штуцер | 1 |
| 69 | Y971169 | Крышка | 1 |
| 70 | 94-1704 | Адаптер | 2 |
| 71 | 4221278 | Адаптер | 1 |
| 72 | Y410715 | Унион | 1 |
| 73 | 4053594 | Хомут | 4 |
| 78 | J900816 | Болт | 4 |
| 79 | J900825 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
