Шнек индепендент трубопроводы (MX) — HITACHI AR2000

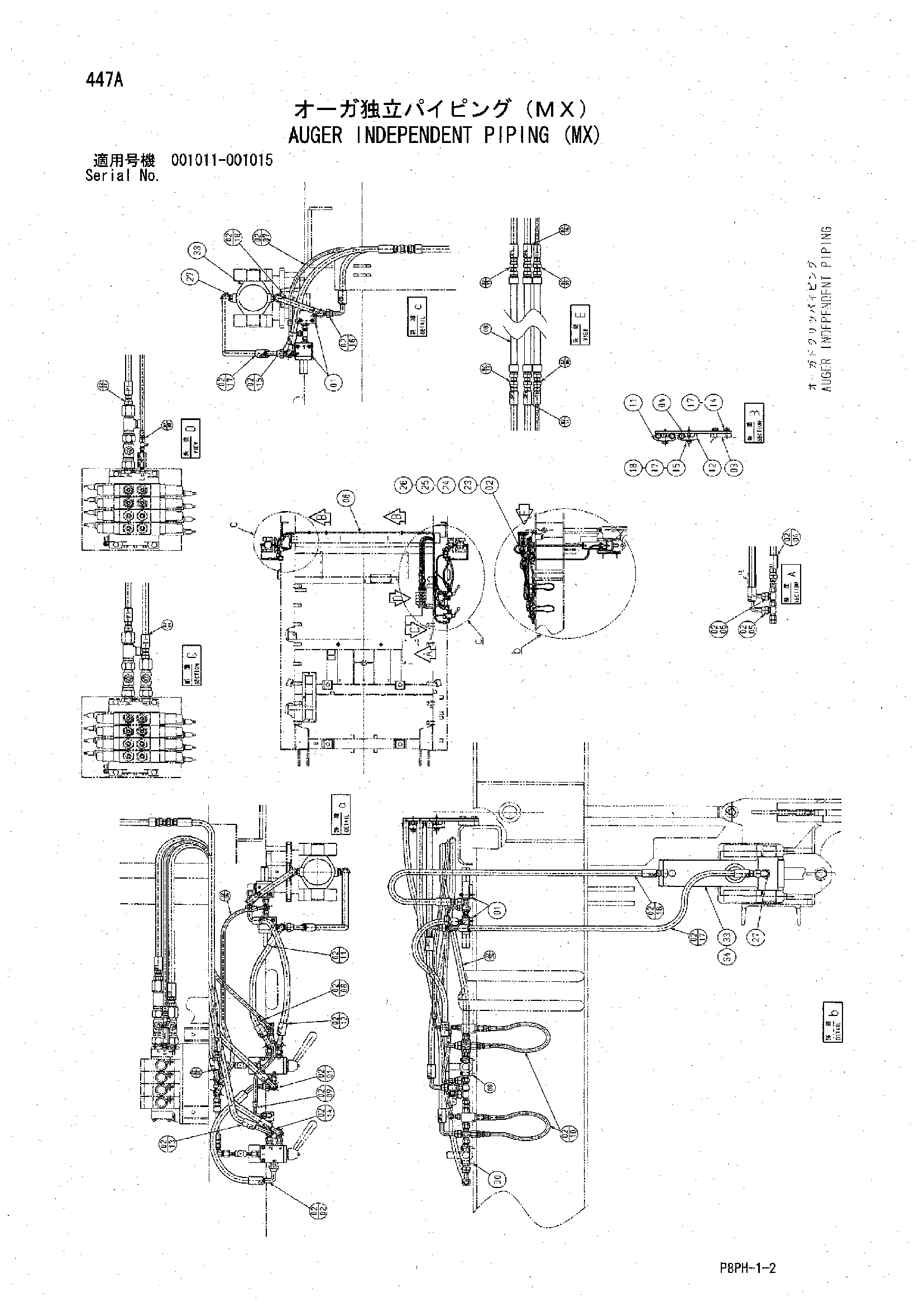

Заводская схема «Шнек индепендент трубопроводы (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y412583 | Седло винта | 2 |
| 01 | Y412584 | Седло винта | 4 |
| 02 | Y412605 | Шланг в сборе | 1 |
| 03 | Y412586 | Седло винта | 2 |
| 04 | Y412587 | Стойка | 2 |
| 08 | Y971428 | Трубка | 3 |
| 11 | 4053593 | Хомут трубки | 2 |
| 12 | 4053594 | Хомут трубки | 2 |
| 14 | J901025 | Болт | 4 |
| 15 | J901045 | Болт | 4 |
| 17 | A590910 | Пружинная шайба | 8 |
| 18 | A590110 | Плоская шайба | 4 |
| 23 | 4044420 | Защитный кожух | 30 |
| 24 | 4327315 | Защитный кожух | 40 |
| 25 | 4055312 | Ленточный зажим | 20 |
| 26 | 4121859 | Ленточный зажим | 10 |
| 27 | 88-2008 | Угловой штуцер | 4 |
| 27 | A852334 | Угловой штуцер | 4 |
| 33 | Y412543 | Гидроцилиндр. шнек | 2 |
| 34 | Y410730 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
