Траилер клапан (ML) — HITACHI AR2000

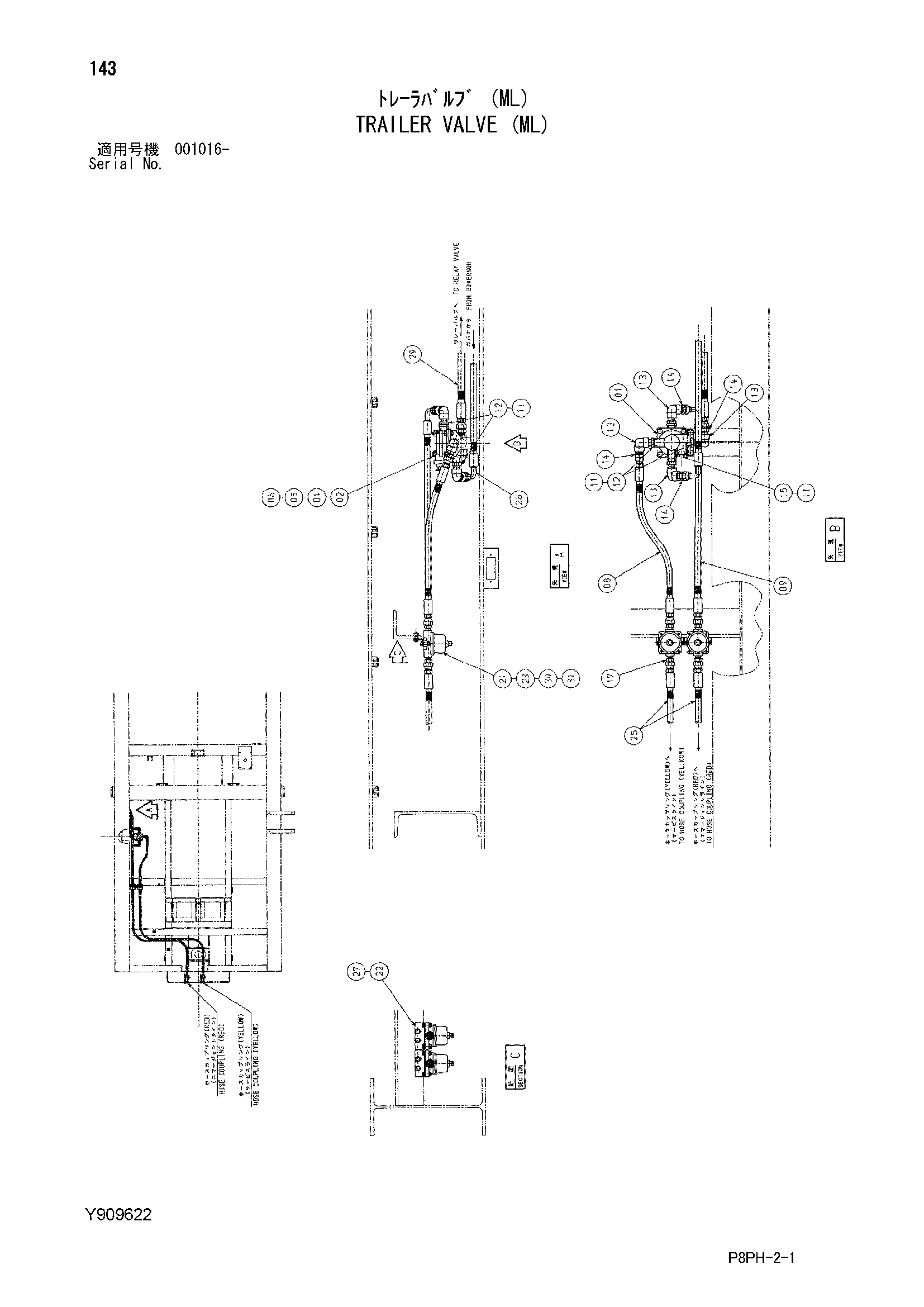

Заводская схема «Траилер клапан (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y411258 | Клапан аир-контрол | 1 |
| 02 | J901035 | Болт | 2 |
| 04 | 4114402 | Шайба | 2 |
| 05 | A590910 | Пружинная шайба | 2 |
| 06 | J950010 | Гайка | 2 |
| 08 | 4402705 | Шланг | 1 |
| 09 | 4350995 | Шланг | 1 |
| 11 | A890022 | Манжета | 5 |
| 12 | Y408791 | Адаптер | 4 |
| 13 | 94-0617 | Угловой штуцер | 4 |
| 14 | 4221287 | Адаптер | 4 |
| 15 | Y410792 | Колпачок | 1 |
| 17 | 4266331 | Адаптер | 4 |
| 21 | Y408796 | Фильтр воздушный | 2 |
| 22 | Y408862 | Кронштейн | 2 |
| 23 | J900825 | Болт | 4 |
| 25 | Y408659 | Шланг | 2 |
| 27 | J260825 | Болт с шайбой | 4 |
| 27A | J900825 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
| 28 | Y412673 | Шланг | 1 |
| 29 | Y412672 | Шланг | 1 |
| 30 | A590908 | Пружинная шайба | 4 |
| 31 | M500807 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
