Дептх управление шнек (MX) — HITACHI AR2000

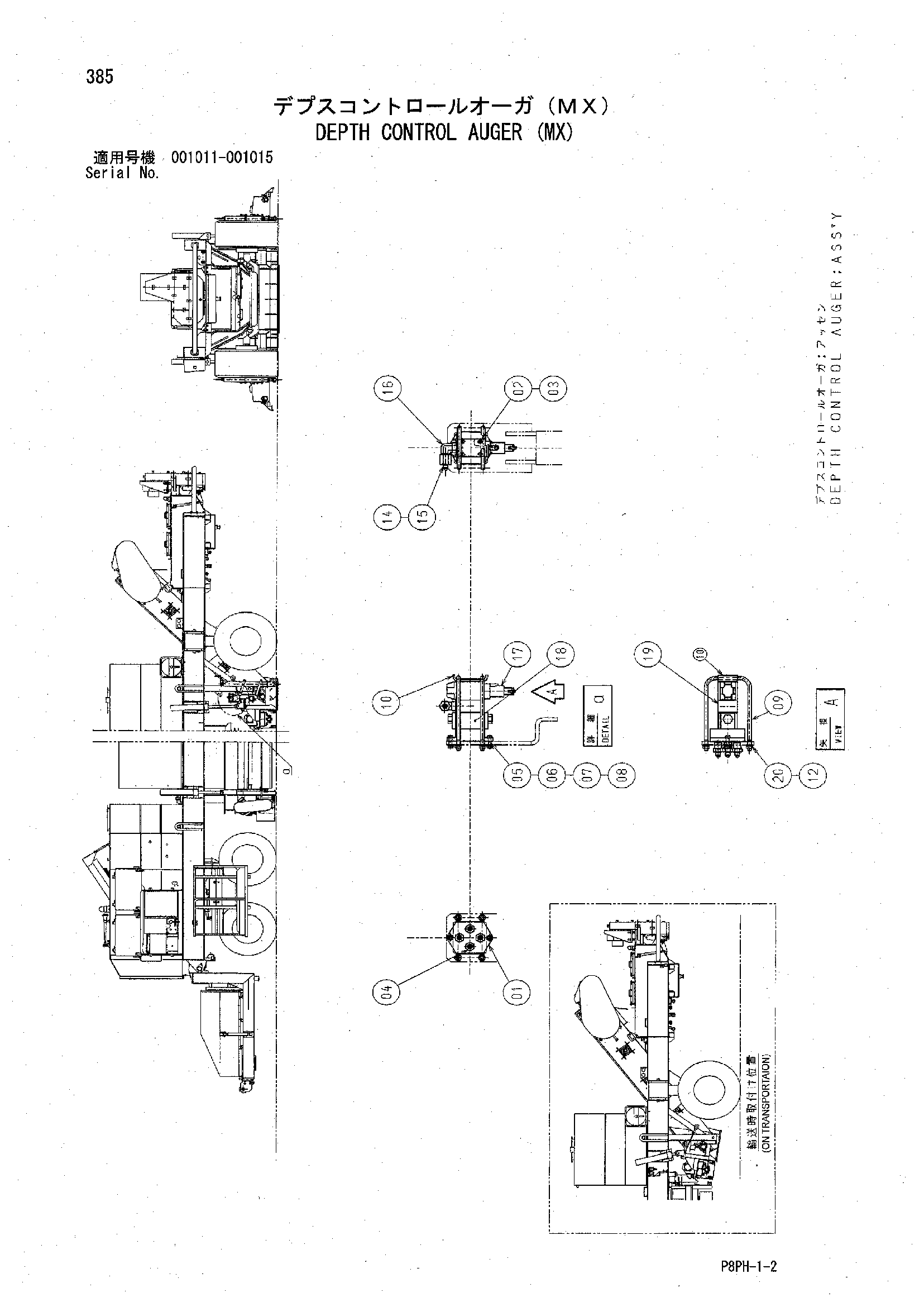

Заводская схема «Дептх управление шнек (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y410334 | Дополнительный пластина | 2 |
| 02 | M340502 | Болт с внутренним шестигранником | 8 |
| 03 | A590905 | Пружинная шайба | 8 |
| 04 | 4215649 | Адаптер | 8 |
| 05 | J780625 | Болт с внутренним шестигранником | 4 |
| 06 | A590106 | Плоская шайба | 4 |
| 07 | A590906 | Пружинная шайба | 4 |
| 08 | M500605 | Гайка | 4 |
| 09 | Y410353 | U-образный болт | 4 |
| 10 | Y410354 | Пластина | 2 |
| 12 | A590908 | Пружинная шайба | 8 |
| 14 | 88-2001 | Гайка | 2 |
| 15 | 88-2062 | Переходник | 2 |
| 16 | 88-2012 | Угловой штуцер | 2 |
| 17 | 88-0081 | Клапан | 2 |
| 18 | 88-0077 | Пластина | 2 |
| 19 | 88-0078 | Клапан | 2 |
| 20 | M500807 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
