Хеатинг система рама (MX) — HITACHI AR2000

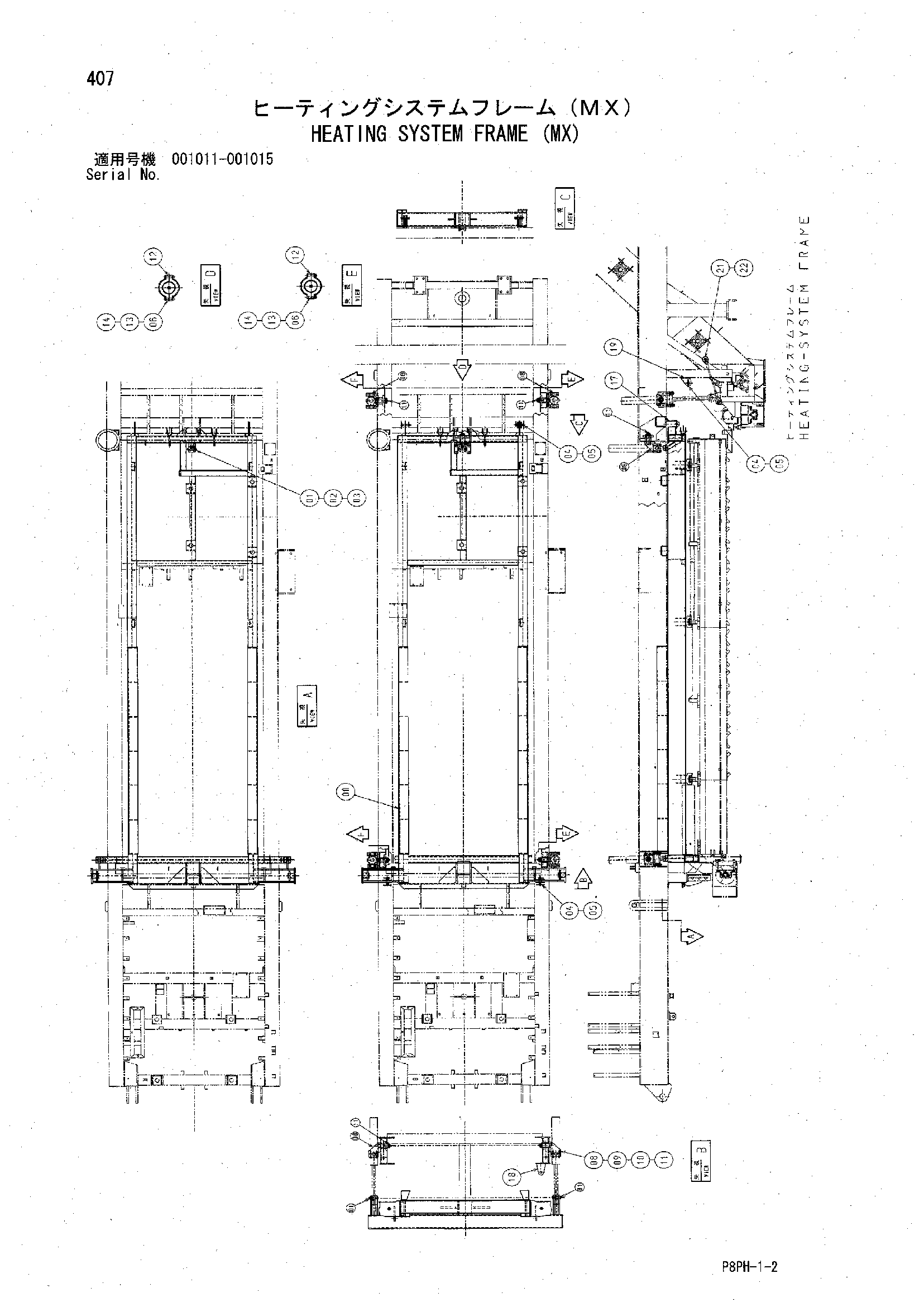

Заводская схема «Хеатинг система рама (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y600390 | Хеатинг система рама | 1 |
| 01 | Y410349 | Палец | 3 |
| 02 | A590124 | Плоская шайба | 11 |
| 03 | A764040 | Шплинт | 6 |
| 04 | Y970884 | Палец | 6 |
| 05 | K422098 | Стопорный палец | 6 |
| 06 | Y410823 | Регулировочная шайба | 5 |
| 08 | Y801761 | Гидромотор кронштейн | 5 |
| 09 | J901680 | Болт | 20 |
| 10 | A590916 | Пружинная шайба | 20 |
| 11 | J75481 | Пресс-маслёнка | 15 |
| 12 | Y971423 | Хомут | 5 |
| 13 | Y412451 | Регулировочная шайба | 5 |
| 14 | Y410718 | Регулировочная шайба | 5 |
| 17 | Y410154 | Кронштейн | 4 |
| 18 | Y410153 | Кронштейн | 4 |
| 19 | Y411136 | Кронштейн | 2 |
| 21 | Y410158 | Шайба | 4 |
| 22 | A765050 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
