Топливный трубка (MX) — HITACHI AR2000

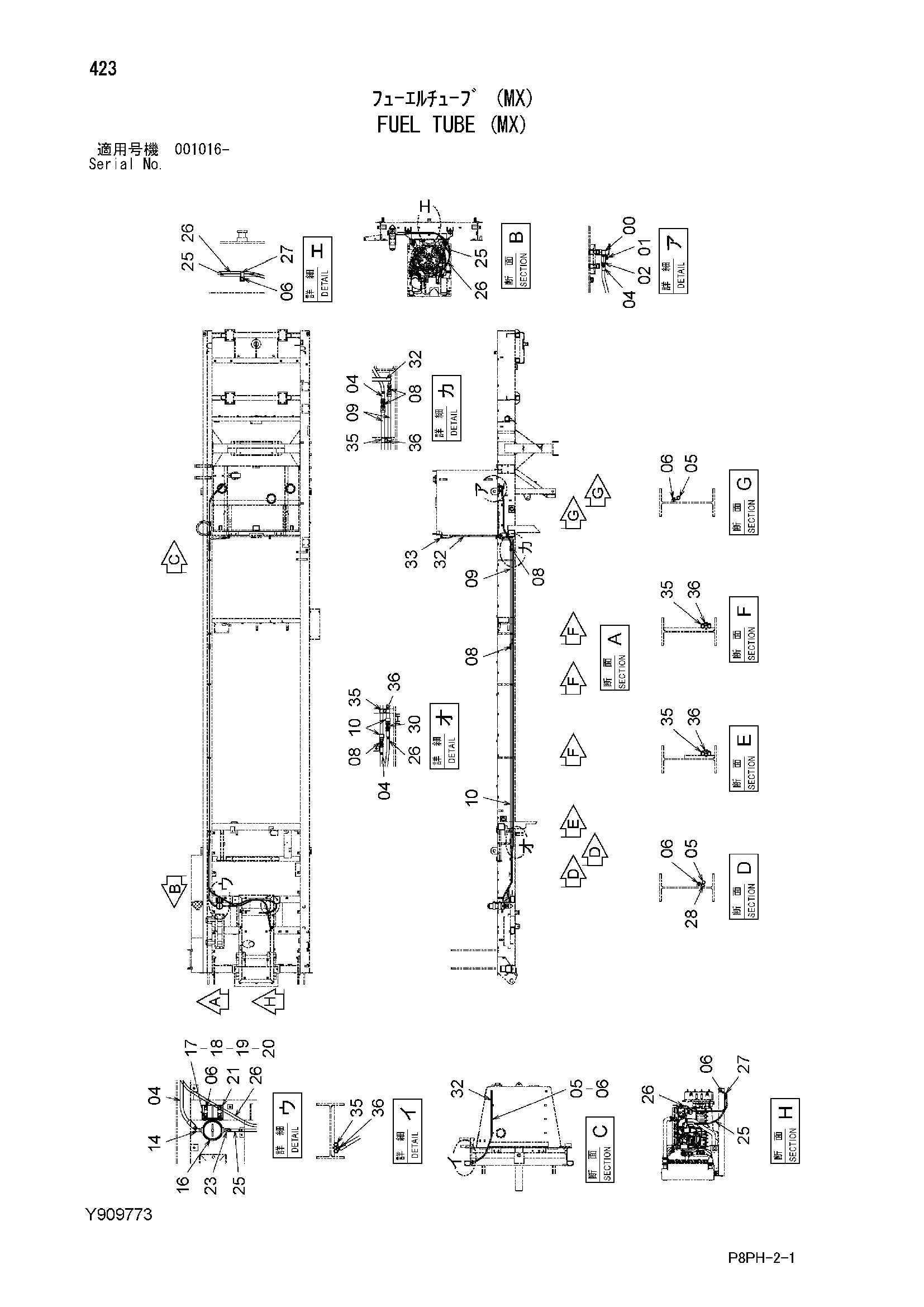

Заводская схема «Топливный трубка (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4174588 | Угловой штуцер | 1 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 94-4029 | Кран | 1 |
| 02 | 4317015 | Адаптер | 1 |
| 04 | Y412941 | Шланг | 2 |
| 05 | 4190277 | Зажим | 7 |
| 06 | J271020 | Болт с шайбой | 12 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 4277889 | Адаптер | 5 |
| 09 | Y971461 | Трубка | 2 |
| 10 | Y971462 | Трубка | 2 |
| 14 | 4182658 | Угловой штуцер | 1 |
| 16 | Y409588 | Топливный фильтр | 1 |
| 17 | J900825 | Болт | 4 |
| 18 | A590908 | Пружинная шайба | 4 |
| 19 | A590108 | Плоская шайба | 4 |
| 20 | J950008 | Гайка | 4 |
| 21 | Y971504 | Кронштейн | 1 |
| 23 | 4215651 | Адаптер | 1 |
| 25 | Y412942 | Шланг | 1 |
| 26 | Y412943 | Шланг | 1 |
| 27 | 4190282 | Зажим | 1 |
| 28 | 4190273 | Зажим | 2 |
| 30 | 4354585 | Адаптер | 1 |
| 32 | Y412944 | Шланг | 1 |
| 33 | 4353073 | Угловой штуцер | 1 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | 4189858 | Хомут трубки | 5 |
| 36 | J271245 | Болт с шайбой | 5 |
| 36A | J901245 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
