Управление панель (MX) — HITACHI AR2000

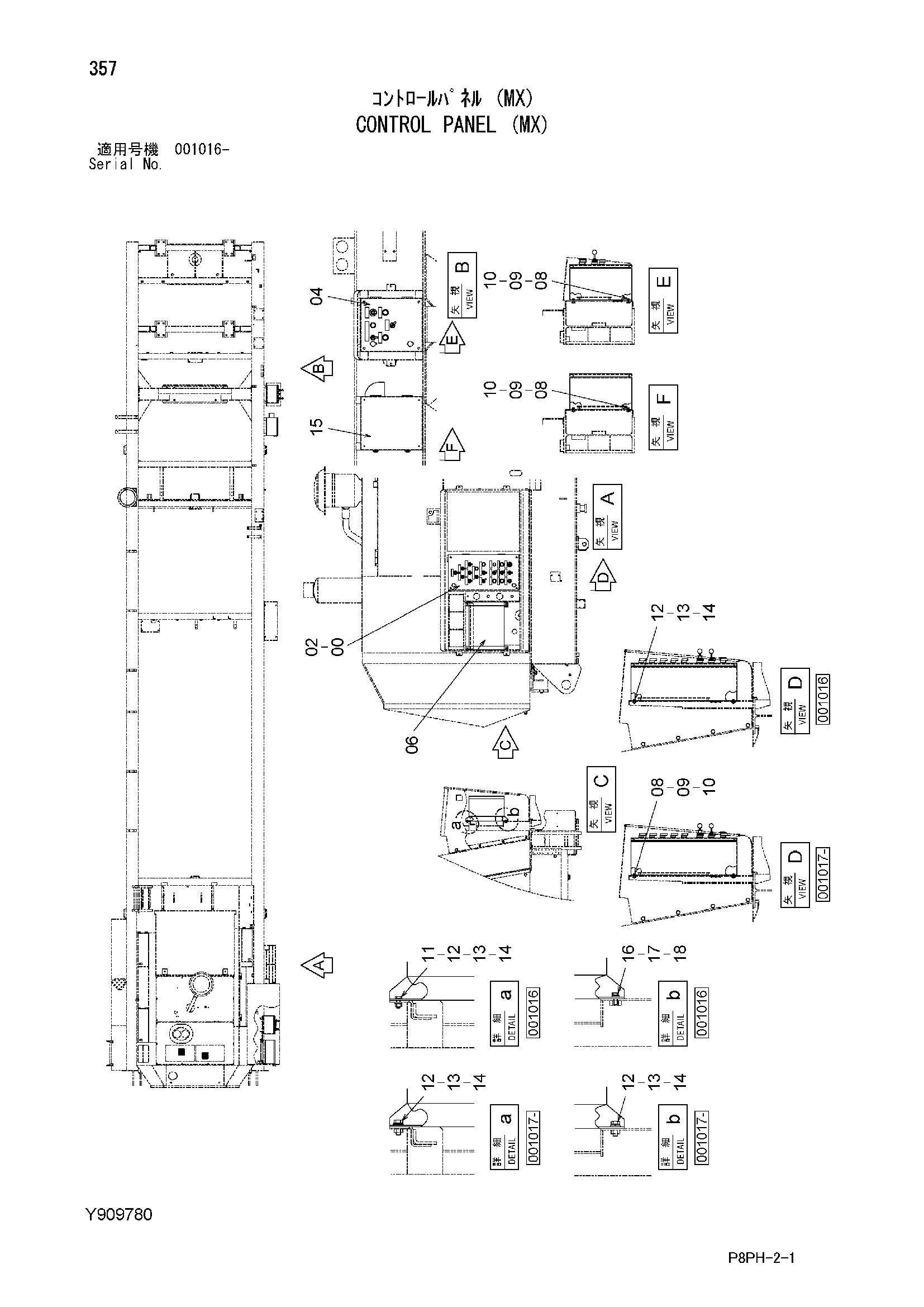

Заводская схема «Управление панель (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y412801 | Панель управление1 | 1 |
| 02 | Y411275 | Контроллер | 1 |
| 04 | Y412802 | Панель управление1 | 1 |
| 06 | Y412465 | Контроллер | 1 |
| 08 | J900620 | Болт | 8 |
| 08 | J900620 | Болт | 12 |
| 09 | A590106 | Плоская шайба | 8 |
| 09 | A590106 | Плоская шайба | 12 |
| 10 | A590906 | Пружинная шайба | 8 |
| 10 | A590906 | Пружинная шайба | 12 |
| 11 | J950008 | Гайка | 2 |
| 12 | A590908 | Пружинная шайба | 6 |
| 12 | A590908 | Пружинная шайба | 4 |
| 13 | A590108 | Плоская шайба | 6 |
| 13 | A590108 | Плоская шайба | 4 |
| 14 | J900820 | Болт | 6 |
| 14 | J900820 | Болт | 4 |
| 15 | Y413256 | Панель управление | 1 |
| 16 | J901020 | Болт | 2 |
| 17 | A590110 | Плоская шайба | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
