Правый гриндер клапан (ML) — HITACHI AR2000

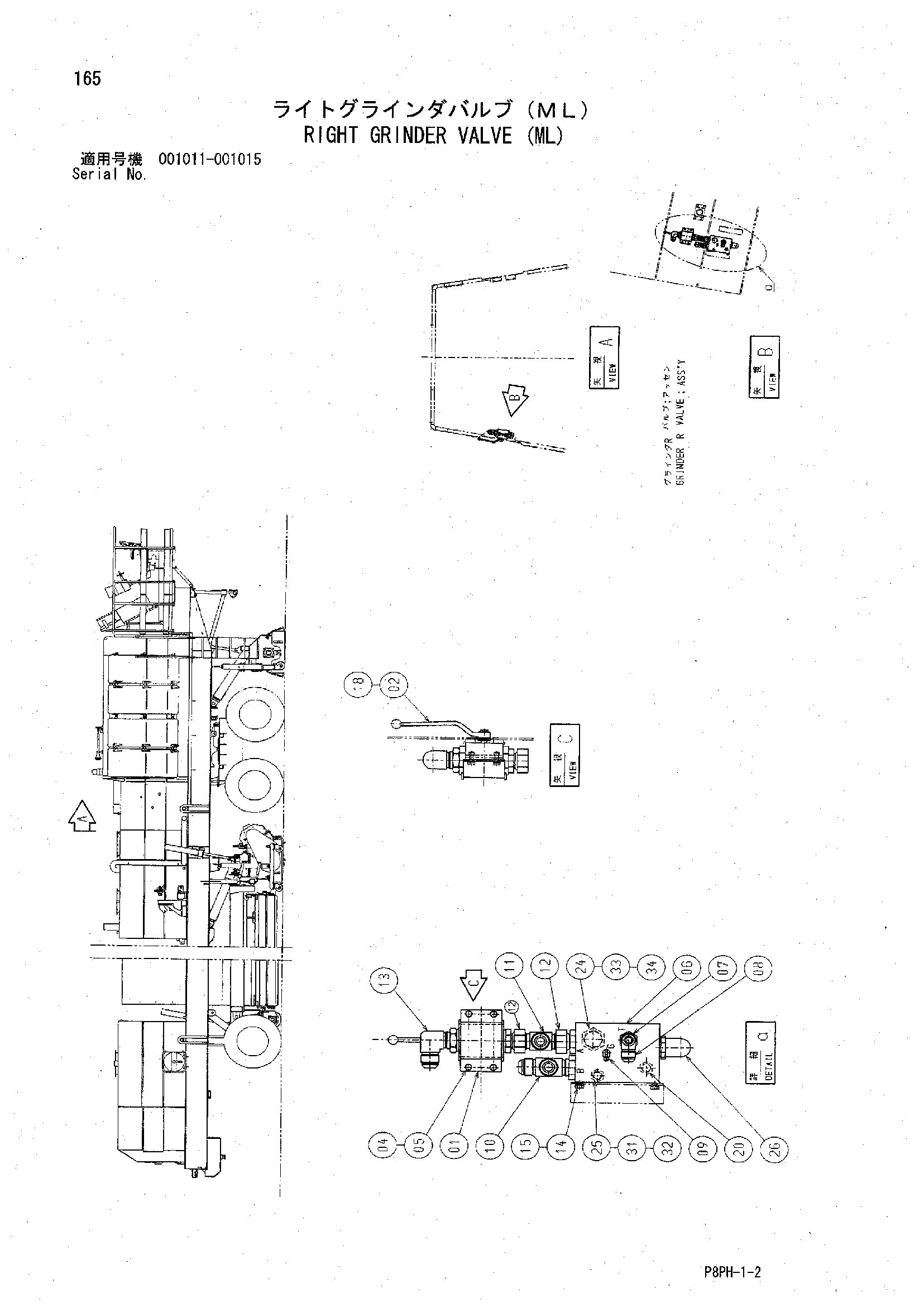

Заводская схема «Правый гриндер клапан (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y971054 | Клампинг кольцо | 1 |
| 02 | 88-0026 | Шаровой клапан | 1 |
| 04 | A590908 | Пружинная шайба | 4 |
| 05 | J900825 | Болт | 4 |
| 06 | 88-0278 | Клапан коллектор блок | 1 |
| 07 | 88-2153 | Разъём | 1 |
| 08 | 88-2108 | Тройник | 1 |
| 09 | 88-2145 | Угловой штуцер | 1 |
| 10 | 88-2133 | Тройник | 1 |
| 11 | 88-2136 | Тройник | 1 |
| 12 | 88-2132 | Разъём | 2 |
| 13 | 88-2122 | Угловой штуцер | 1 |
| 14 | Y409397 | Болт | 4 |
| 15 | J219083 | Пружинная шайба | 4 |
| 18 | A590108 | Плоская шайба | 4 |
| 20 | A885004 | Пробка | 1 |
| 24 | 88-XXXX | Картридж обратный клапан | 1 |
| 25 | 88-XXXX | Картридж обратный клапан | 1 |
| 26 | 88-XXXX | Картридж предохранительный клапан | 1 |
| 31 | Y411349 | Пробка | 1 |
| 32 | 4506418 | Уплотнительное кольцо | 1 |
| 33 | Y411348 | Пробка | 1 |
| 34 | Z970860 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
