Насос (PH) — HITACHI AR2000

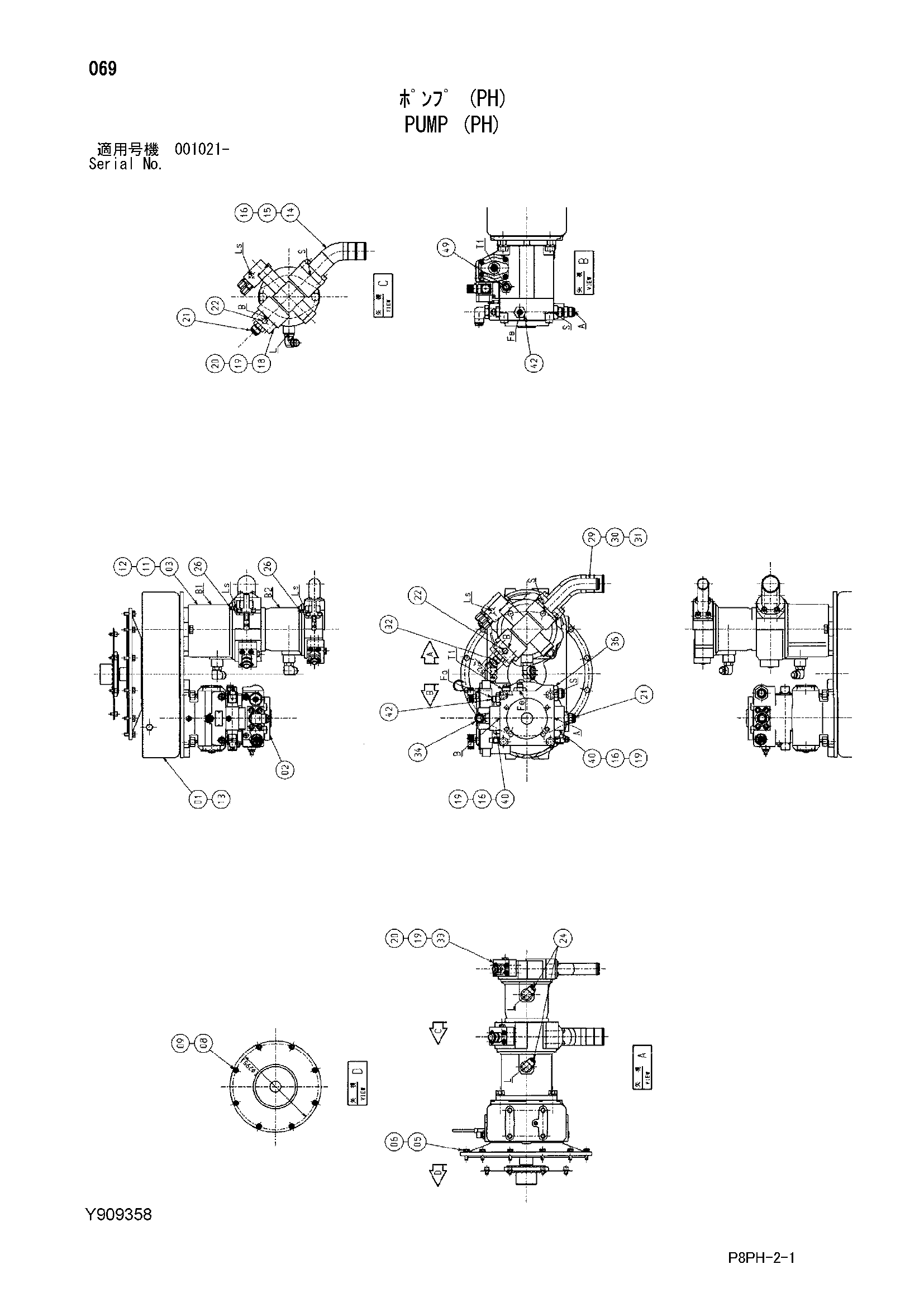

Заводская схема «Насос (PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y411259 | Насос привод двойной | 1 |
| 02 | Y411160 | Поршневой насос | 1 |
| 03 | Y411159 | Поршневой насос | 1 |
| 05 | J901030 | Болт | 12 |
| 06 | A590910 | Пружинная шайба | 12 |
| 08 | Y411782 | Болт с внутренним шестигранником | 8 |
| 09 | J219083 | Пружинная шайба | 8 |
| 11 | Y410765 | Болт | 2 |
| 12 | A590916 | Пружинная шайба | 2 |
| 13 | A590920 | Пружинная шайба | 4 |
| 14 | Y802039 | Всасывающая трубка | 1 |
| 15 | A811060 | Уплотнительное кольцо | 1 |
| 16 | J781235 | Болт с внутренним шестигранником | 12 |
| 18 | Y301348 | Фланец | 1 |
| 19 | A811035 | Уплотнительное кольцо | 4 |
| 20 | J781035 | Болт с внутренним шестигранником | 8 |
| 21 | Y411688 | Адаптер | 2 |
| 22 | 4174543 | Пробка | 2 |
| 22A | 4510185 | Уплотнительное кольцо | 1 |
| 24 | 4190246 | Угловой штуцер | 2 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4241381 | Адаптер | 2 |
| 26A | 4510185 | Уплотнительное кольцо | 1 |
| 29 | Y802040 | Всасывающая трубка | 1 |
| 30 | A811050 | Уплотнительное кольцо | 1 |
| 31 | J781225 | Болт с внутренним шестигранником | 4 |
| 32 | 4367380 | Адаптер | 1 |
| 32A | U12547U | Уплотнительное кольцо | 1 |
| 33 | Y301343 | Фланец | 1 |
| 34 | Y411685 | Угловой штуцер | 1 |
| 36 | 4314094 | Адаптер | 1 |
| 36A | 970860 | Уплотнительное кольцо | 1 |
| 40 | Y301342 | Фланец | 2 |
| 42 | 4317612 | Адаптер | 2 |
| 42A | 4506424 | Уплотнительное кольцо | 1 |
| 49 | A852166 | Адаптер | 1 |
| 49A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
