Траилер клапан (MX) — HITACHI AR2000

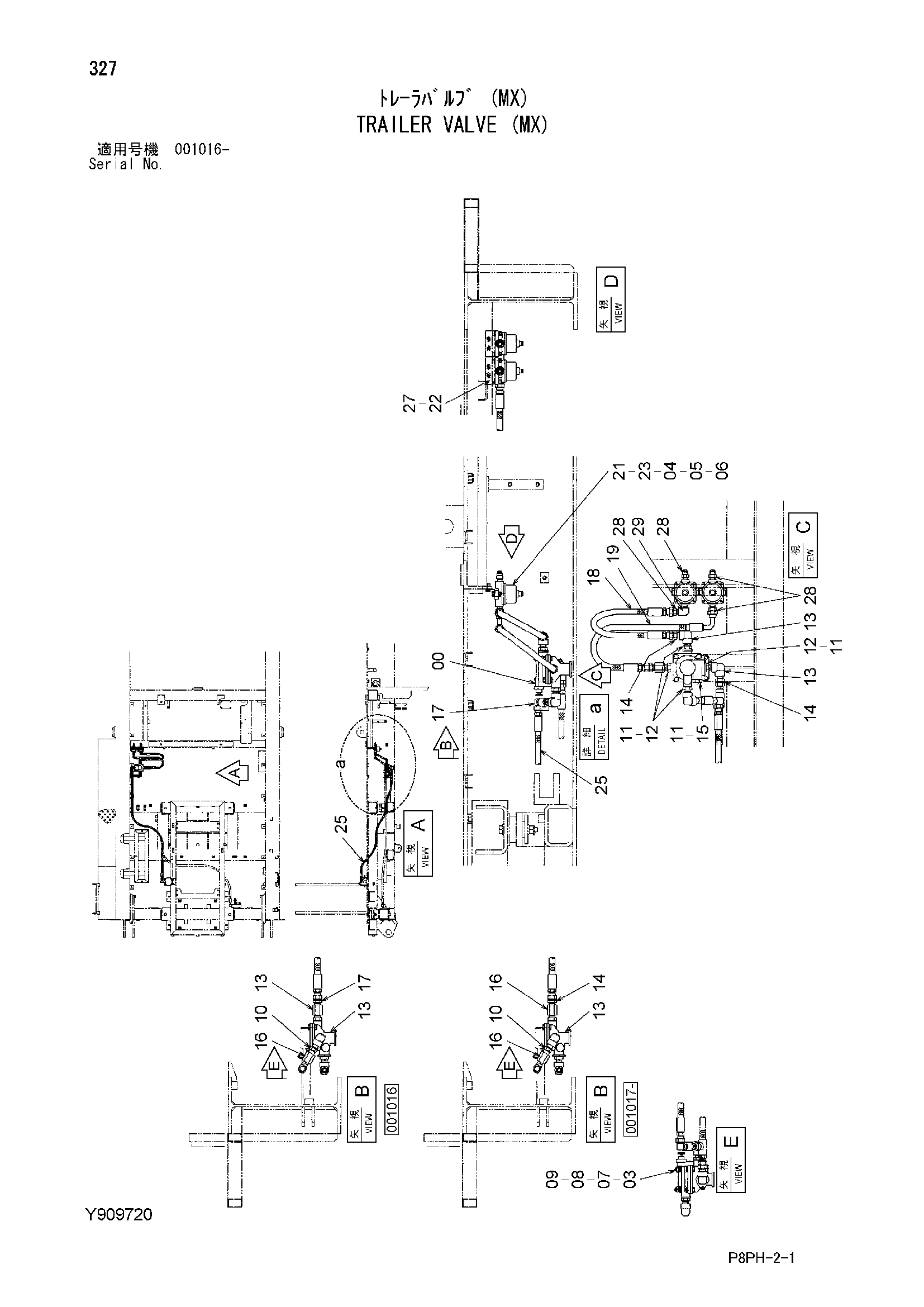

Заводская схема «Траилер клапан (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y411258 | Воздушный управление | 1 |
| 03 | J901035 | Болт | 2 |
| 04 | M500807 | Гайка | 4 |
| 05 | A590908 | Пружинная шайба | 4 |
| 06 | A590108 | Плоская шайба | 4 |
| 07 | 4114402 | Шайба | 2 |
| 08 | A590910 | Пружинная шайба | 2 |
| 09 | J950010 | Гайка | 2 |
| 10 | 94-1703 | Адаптер | 1 |
| 11 | A890022 | Манжета | 5 |
| 12 | Y408971 | Адаптер | 4 |
| 13 | 94-0617 | Угловой штуцер | 4 |
| 13 | 94-0617 | Угловой штуцер | 3 |
| 14 | 4221287 | Адаптер | 2 |
| 14 | 4221287 | Адаптер | 3 |
| 15 | Y410792 | Колпачок | 1 |
| 16 | 94-0677 | Разъём S | 1 |
| 16 | 94-0677 | Разъём S | 2 |
| 17 | 4154658 | Угловой штуцер | 2 |
| 17 | 4154658 | Угловой штуцер | 1 |
| 18 | 4305007 | Шланг | 1 |
| 19 | 4308024 | Шланг | 1 |
| 21 | Y408796 | Фильтр воздушный | 2 |
| 22 | Y408862 | Кронштейн | 2 |
| 23 | J900825 | Болт | 4 |
| 25 | 4286513 | Шланг | 1 |
| 27 | J260825 | Болт с шайбой | 4 |
| 27A | J900825 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
| 28 | 4266331 | Адаптер | 4 |
| 29 | 94-0631 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
